1.资源介绍

• 1. https://www.openbmc.org/
• 2. https://github.com/openbmc/openbmc
• 3. https://github.com/openbmc/docs/blob/master/development/dev-environment.md
• 4. https://github.com/openbmc/docs(重要)
• 5. https://docs.yoctoproject.org/#using-devtool-in-your-workflow
• 6. https://docs.yoctoproject.org/ref-manual/devtool-reference.html
• 7. https://github.com/openbmc/docs/blob/master/cheatsheet.md#devtool
• 8. https://github.com/AspeedTech-BMC/openbmc/tree/aspeed-master/poky/meta-skeleton/recipes-kernel/hello-mod
• 9. https://github.com/AspeedTech-BMC/openbmc/tree/aspeed-master/poky/meta-skeleton/recipes-skeleton/hello-single
• 10. https://github.com/AspeedTech-BMC/openbmc/tree/aspeed-master/poky/meta-skeleton/recipes-skeleton/hello-autotools

2.主机基本环境

2.1 WSL2

如果使用WSL开发，则需要基于WSL2进行开发。

wsl2的升级方法可以参考: https://learn.microsoft.com/zh-cn/windows/wsl/install

另外注意安装： https://wslstorestorage.blob.core.windows.net/wslblob/wsl_update_x64.msi

C:\Users\yuanz>wsl -l -v
  NAME            STATE           VERSION
* Ubuntu-20.04    Stopped         1
C:\Users\yuanz>wsl --set-version Ubuntu-20.04  2
正在进行转换，这可能需要几分钟时间...
有关与 WSL 2 的主要区别的信息，请访问 https://aka.ms/wsl2

2.2 安装的文件

$ sudo apt-get install -y git build-essential libsdl1.2-dev
$ sudo apt-get install -y texinfo gawk chrpath diffstat zstd
$ sudo apt-get install chrpath
$ sudo apt-get install texinfo
$ sudo apt-get install lz4

2.3 使用socflash

如果需要使用windows下的socflash.需要禁用win10的签名功能。
https://www.ngohq.com/
https://www.ngohq.com/driver-signature-enforcement-overrider.html

3.简单开发

3.1 编译配置环境

• 编译命令

$ . setup  //查看所有支持构建的平台
$ . setup evb-ast2500 //选择evb-ast2500
$ bitbake obmc-phosphor-image /构建
$ ls build/tmp/deploy/images/evb-ast2500 //查看构建的二进制文件

• 增加swap空间,可以有效避免ubuntu物理机或者虚拟机卡死的情况。

$ free -m
$ sudo dd if=/dev/zero of=/swapfile bs=1024 count=50000000  //设置50G空间
$ sudo mkswap /swapfile
$ sudo chmod 0600 /swapfile
$ sudo swapon /swapfile
$ free -m

补充2点，如果swap分区显示繁忙，使用如下命令:

# sudo swapoff -a

以及，如果要用就生效，可以使用:

# echo '/var/swapfile none swap sw 0 0' | sudo tee -a /etc/fstab

• webui编译报错解决

按照增加swap空间即可。

• 报错Executing update_font_cache intercept

解决办法:
将opembmc整个目录删除，然后重新git下载文件，重新编译，即可成功。这是一个通用常见的问题。

编译成功后：

可以直接下载安装qemu工具:

$ sudo apt install qemu-system-arm

然后运行:

$ qemu-system-arm -m 256 -M ast2500-evb -nographic -drive file=tmp/deploy/images/evb-ast2500/obmc-phosphor-image-evb-ast2500-20231026011822.static.mtd,format=raw,if=mtd -net nic -net user,hostfwd=:127.0.0.1:2222-:22,hostfwd=:127.0.0.1:2443-:443,hostfwd=udp:127.0.0.1:2623-:623,hostname=qemu

备注:
可以使用image-bmc这个image:

# qemu-system-arm -m 256 -M ast2500-evb -nographic -drive file=tmp/deploy/images/evb-ast2500/image-bmc,format=raw,if=mtd -net nic -net user,hostfwd=:127.0.0.1:2222-:22,hostfwd=:127.0.0.1:2443-:443,hostfwd=udp:127.0.0.1:2623-:623,hostname=qemu

或者如果是ast2600平台:

qemu-system-arm -m 1024 -M ast2600-evb -nographic -drive file=tmp/deploy/images/evb-ast2600/image-bmc,format=raw,if=mtd -net nic -net user,hostfwd=:127.0.0.1:2224-:24,hostfwd=:127.0.0.1:2444-:444,hostfwd=udp:127.0.0.1:2624-:624,hostname=qemu

可以看到BMC正常运行起来:

用户名与密码如下:

用户名: root
密码: 0penBmc

另外，也可以使用ssh登录bmc

$ ssh root@localhost -p 2222

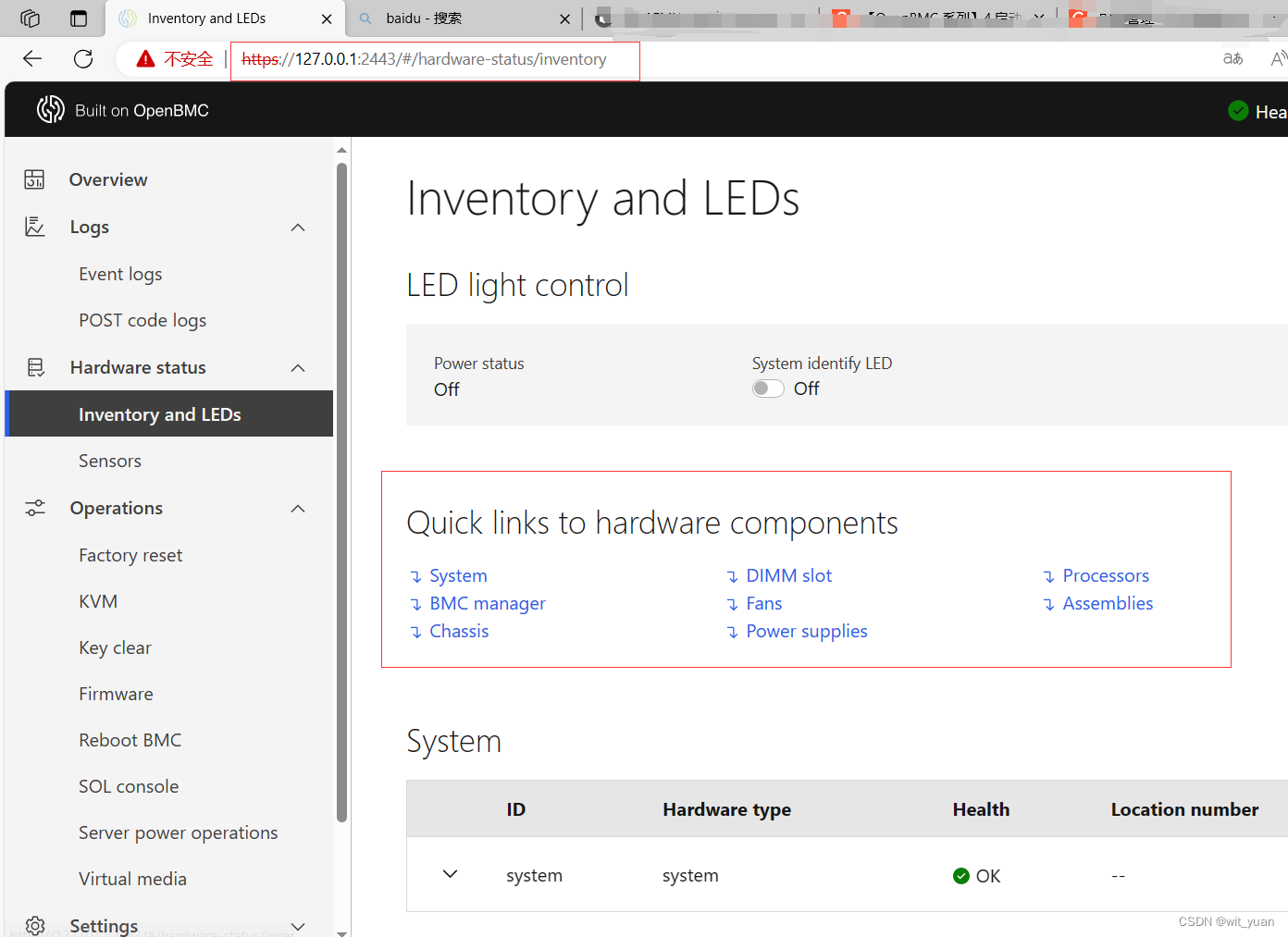

也可以直接访问web

也可以直接访问redfish

使用ipmitool访问openbmc:

wityuan@DESKTOP-ROG21UO:/mnt/c/Users/wityuan$ ipmitool -I lanplus -H 127.0.0.1 -U root -P 0penBmc -p 2623 -C 17 mc info
Device ID                 : 0
Device Revision           : 0
Firmware Revision         : 2.15
IPMI Version              : 2.0
Manufacturer ID           : 0
Manufacturer Name         : Unknown
Product ID                : 0 (0x0000)
Product Name              : Unknown (0x0)
Device Available          : no
Provides Device SDRs      : no
Additional Device Support :
Aux Firmware Rev Info     :
    0x00
    0x00
    0x00
    0x00
wityuan@DESKTOP-ROG21UO:/mnt/c/Users/wityuan$ ipmitool -I lanplus -H 127.0.0.1 -U root -P 0penBmc -p 2623 -C 17 user list
ID  Name             Callin  Link Auth  IPMI Msg   Channel Priv Limit
1   root             false   true       true       ADMINISTRATOR
2                    true    false      false      NO ACCESS
3                    true    false      false      NO ACCESS
4                    true    false      false      NO ACCESS
5                    true    false      false      NO ACCESS
6                    true    false      false      NO ACCESS
7                    true    false      false      NO ACCESS
8                    true    false      false      NO ACCESS
9                    true    false      false      NO ACCESS
10                   true    false      false      NO ACCESS
11                   true    false      false      NO ACCESS
12                   true    false      false      NO ACCESS
13                   true    false      false      NO ACCESS
14                   true    false      false      NO ACCESS
15                   true    false      false      NO ACCESS

如果使用上面的qemu运行有问题，可以安装如下qemu

$ sudo apt remove --auto-remove qemu*
$ sudo apt purge --auto-purge qemu*
$ git clone https://github.com/openbmc/qemu.git
$ sudo apt install python3-venv
$ sudo apt install ninja-build libpixman-1-dev flex bison  libslirp-dev libmount-dev
$ sudo apt install libglib2.0-dev
$ sudo ./configure --target-list=arm-softmmu --enable-slirp
$ sudo make && sudo make install
$ sudo ln -s build/arm-softmmu/qemu-system-arm /usr/bin/

3.2 清除编译内容

最简单的方式:

$ sudo rm build

如果添加了功能模块，可以清除内容，重新生成可执行文件:

$ bitbake obmc-phosphor-image -c clean
$ bitbake obmc-phosphor-image

3.3 只下载代码不编译

$ bitbake obmc-phosphor-image -c fetch

3.2 多线程与离线编译配置

找到local.conf文件，添加内容:

BB_NUMBER_THREADS ='8'
PARALLEL_MAKE ='-j 8'

离线下载:

BB_NO_NETWORK = "1"

4.添加ipmitool工具

可以在文件/home/wityuan/openbmc/build/evb-ast2500/conf/local.conf中添加内容：

CORE_IMAGE_EXTRA_INSTALL += "ipmitool"

至此,编译:

$ bitbake obmc-phosphor-image -c clean
$ bitbake obmc-phosphor-image

完成后，启动bmc，可以看到支持ipmitool工具:

5.支持nfs

• 1.默认系统是不支持nfs的，可以通过命令:

# bitbake -c menuconfig linux-aspeed

进入menuconfig的配置，以便添加kernel nfs的支持。

• 2. 修改dts配置与分区配置
     另外，需要修改文件系统的占用空间的分配，修改文件build/evb-ast2500/workspace/sources/linux-aspeed/arch/arm/boot/dts/aspeed/openbmc-flash-layout.dtsi:

// SPDX-License-Identifier: GPL-2.0+

partitions {
	compatible = "fixed-partitions";
	#address-cells = <1>;
	#size-cells = <1>;

	u-boot@0 {
		reg = <0x0 0x60000>;
		label = "u-boot";
	};

	u-boot-env@60000 {
		reg = <0x60000 0x20000>;
		label = "u-boot-env";
	};

	kernel@80000 {
		reg = <0x80000 0x800000>;  //8Mbytes
		label = "kernel";
	};

	rofs@880000 {
		reg = <0x880000 0x1580000>; //21.5Mbytes
		label = "rofs";
	};

	rwfs@1e00000 {
		reg = <0x1e00000 0x200000>;
		label = "rwfs";
	};
};

另外，修改文件:meta-aspeed/conf/machine/evb-ast2500.conf

KERNEL_DEVICETREE = "aspeed/aspeed-ast2500-evb.dtb"

UBOOT_MACHINE = "evb-ast2500_defconfig"
UBOOT_DEVICETREE = "ast2500-evb"

require conf/machine/include/ast2500.inc
require conf/machine/include/obmc-evb-common.inc


# Overwrite flash layout
FLASH_SIZE = "32768"
FLASH_UBOOT_OFFSET = "0"
FLASH_KERNEL_OFFSET = "512"
FLASH_ROFS_OFFSET = "8704"
FLASH_RWFS_OFFSET = "30720"
RWFS_SIZE = "2097152"


SERIAL_CONSOLES = "115200;ttyS4"

FLASH_SIZE = "32768"

• 3.需要添加nfs工具,ipmitool工具为随手添加的
  修改文件内容:build/evb-ast2500/conf/local.conf:

MACHINE ??= "evb-ast2500"
DISTRO ?= "openbmc-phosphor"
PACKAGE_CLASSES ?= "package_ipk"
SANITY_TESTED_DISTROS:append ?= " *"
EXTRA_IMAGE_FEATURES ?= "debug-tweaks"
USER_CLASSES ?= "buildstats"
PATCHRESOLVE = "noop"
BB_DISKMON_DIRS ??= "\
    STOPTASKS,${TMPDIR},1G,100K \
    STOPTASKS,${DL_DIR},1G,100K \
    STOPTASKS,${SSTATE_DIR},1G,100K \
    STOPTASKS,/tmp,100M,100K \
    HALT,${TMPDIR},100M,1K \
    HALT,${DL_DIR},100M,1K \
    HALT,${SSTATE_DIR},100M,1K \
    HALT,/tmp,10M,1K"
CONF_VERSION = "2"

require conf/machine/include/obmc-bsp-common.inc


CORE_IMAGE_EXTRA_INSTALL += "ipmitool nfs-utils nfs-export-root"

启动bmc，如果还是挂载不上，可以通过命令:

# showmount -e ip

或者调试命令:

# mount -t nfs -o v3 -vvvv serverip:folder bmcdir

查看情况.

根据此提示信息，在server端修改/etc/exports内容:

最终，可以成功挂载。

ps：如果仍然挂不上nfs,可以尝试使用tcpdump继续分析。

6.报错解决

1.Reconnecting to bitbake server…

如果使用的是ws，最重要的是将openbmc的开发目录设置为~/目录。

2.WSL

• 1.需要使用wsl2
• 2.最好优化VHDX file，方式openbmc文件过大，硬盘空间占满。
