第6章 图
6.1 图的基本概念
6.1.1 基本概念
- 图G就是由 点集V 和 边集E 组成的。
- 点集不可以为空，边集可以为空。（一条边的两个点不能有一个为空）
- 图不可以是空图

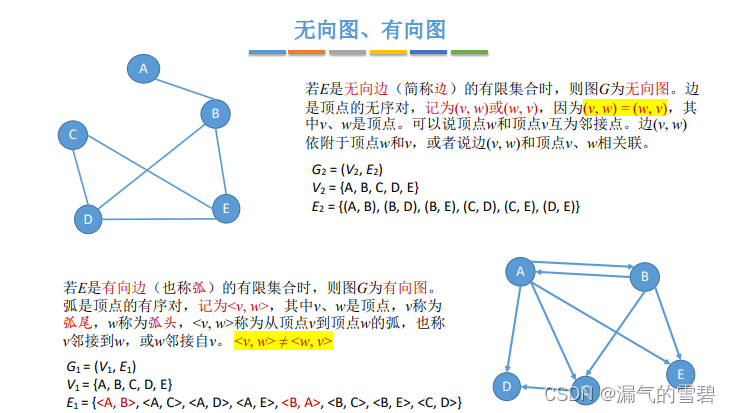

1.无向图和有向图
- 弧尾、弧头
- 有向边<A, B>，无向边(A, B)

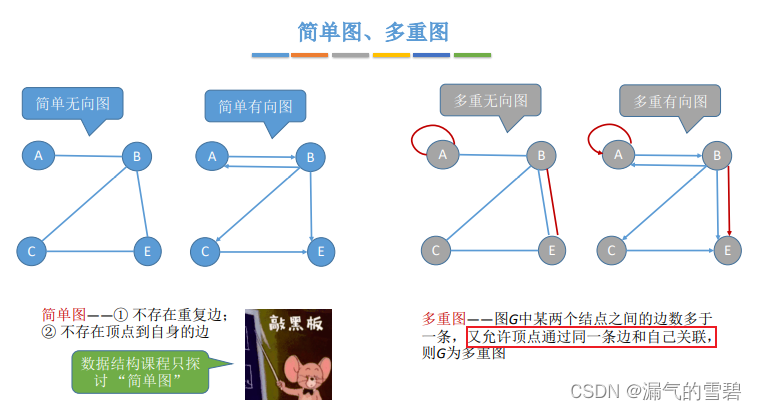

2.简单图、多重图
- 简单图：不存在重复的边
- 多重图：存在重复的边

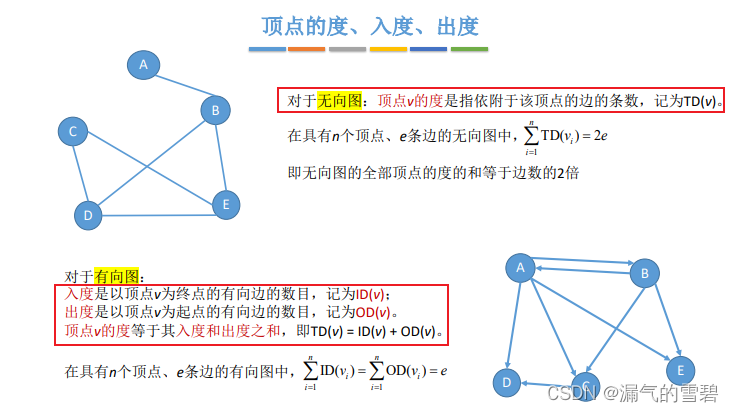

3.顶点的度、入度、出度
- 无向图
- 顶点的度
- 有向图
- 入度
- 出度
- 顶点的度 = 入度 + 出度

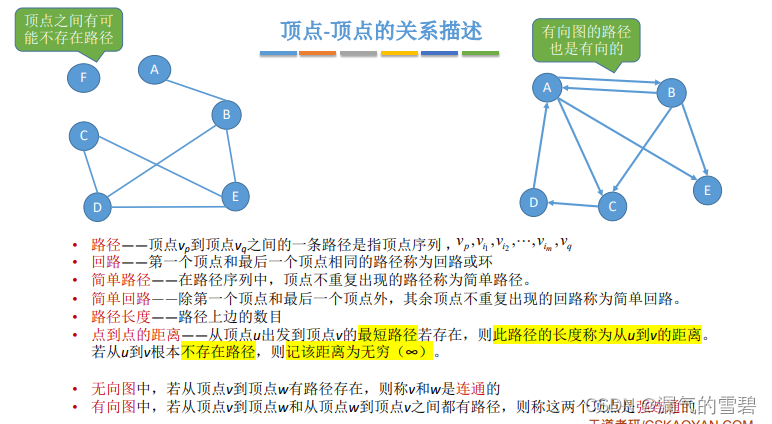

4.顶点-顶点的关系描述
- 路径：p --> … --> q
- 回路（环）：特殊的路径（p --> … --> p）
- 简单路径：顶点不重复出现
- 简单回路：除了头顶点和尾顶点，其余顶点里不出现重复的顶点
- 路径长度：边的数目
- 点到点的距离：点到点的最短路径
- 连通性：无向图中，v — …— w （v，w之间是连通的）
- 强连通性：有向图中，既有v --> … --> w ，又有v <-- … <-- w，（v，w之间是强连通的）
5.连通图、强连通图
- 连通图：在无向图中，任意两个点连通
- 强连通图：在有向图中，任意两个点强连通
- 注意！强连通是指路径，并不是两点之间有直接相连来、回的箭头

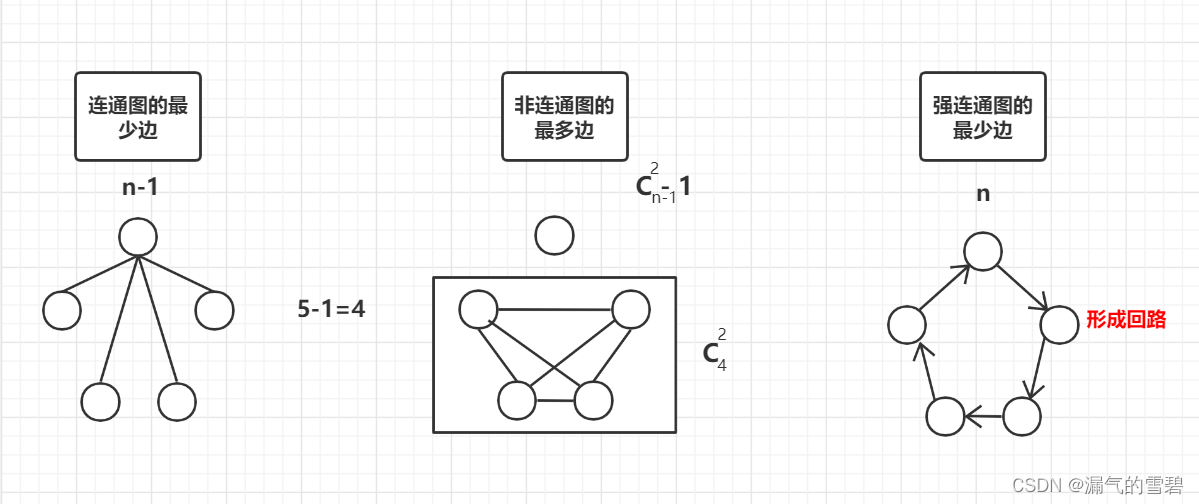

注意！！！
- 无向图中，连通图的最少边数，非连通图的最多边数
- 有向图中，强连通的最少边数
- 下面图里非连通图的最多便没有-1，写错了！！！

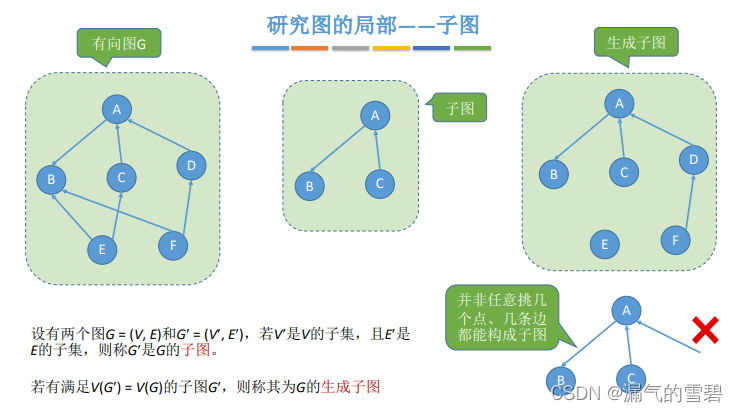

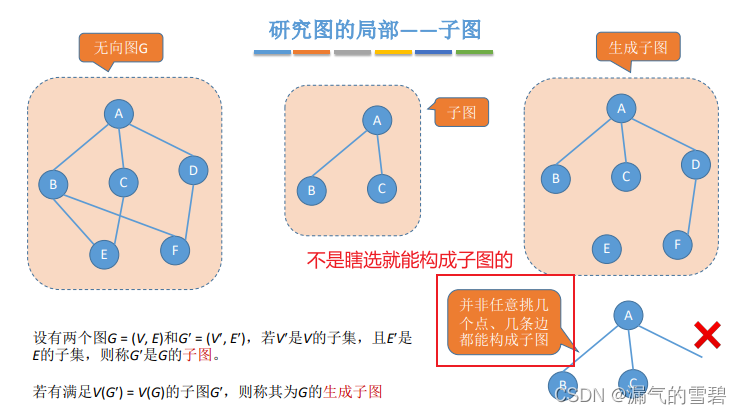

6.子图、生成子图
- 注意！子图虽然是 部分点集+部分边集，但是这些边、点都不是随便选的，一定要保证边的两个点存在
- 生成子图：子图包含原图的所有顶点，可以去掉一些边
- 无向图的子图

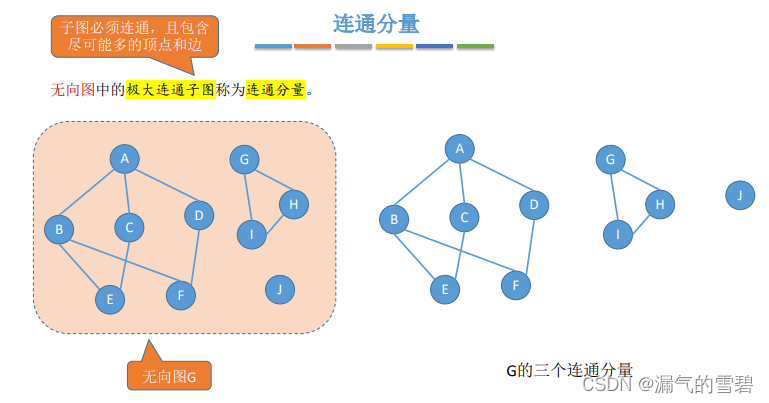

7.连通分量、强连通分量 - 极大连通
- 连通分量：在无向图中，极大的连通子图
- 1、子图
- 2、子图是连通的
- 3、极大：包含尽可能多的边和点

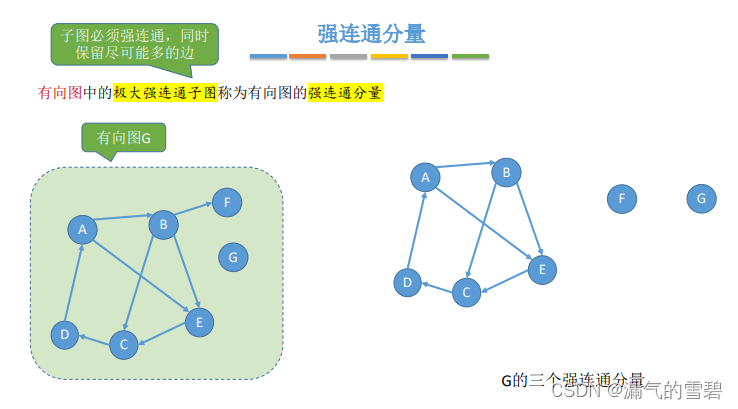

- 强连通分量：在有向图中，极大的强连通子图
- 注意对极大概念的体会

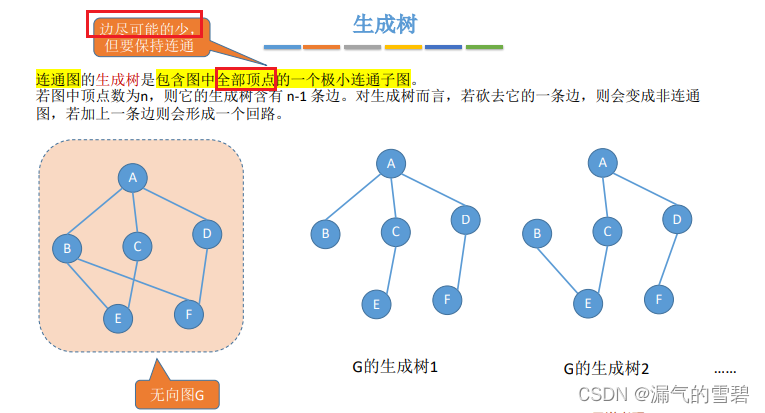

8.生成树、生成森林 - 极小连通

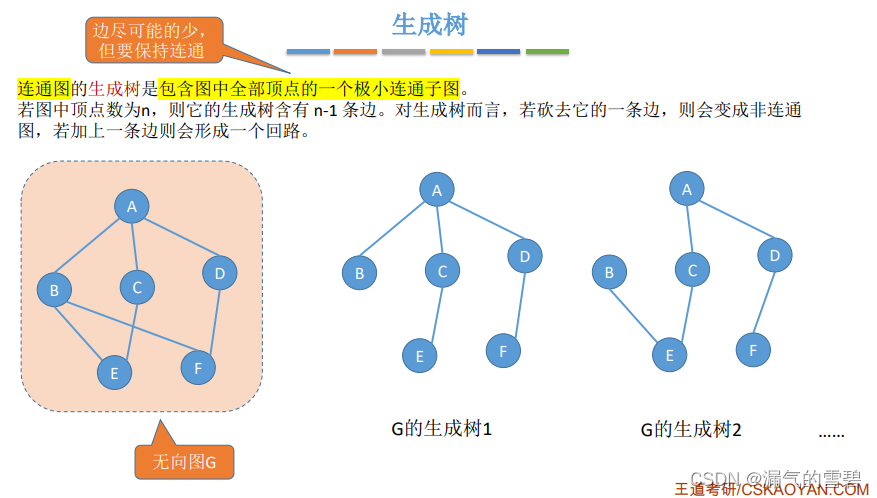

- 生成树：对于连通图，包含图中所有顶点的极小连通子图
- 1、针对于连通图，没有强连通图
- 2、所有顶点
- 3、极小连通子图（目前理解，保证在所有顶点和连通的前提之下，尽可能少边）
- 注意和生成子图做区别，生成子图只需要有全部顶点，而生成树还需要极小边
- 对于一个连通图的生成树不唯一

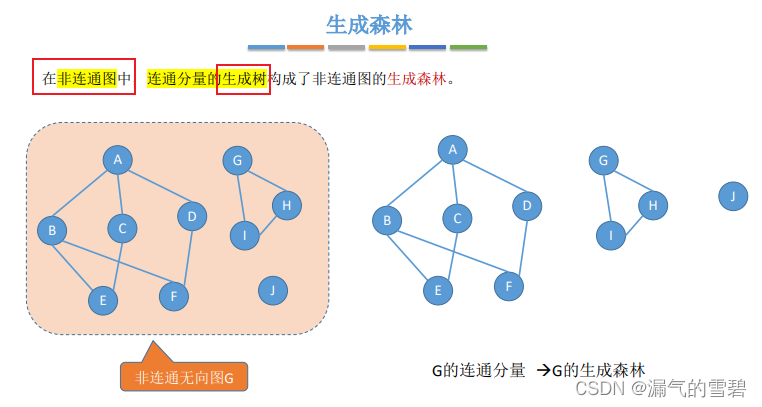

- 生成森林：对于非连通图，各连通分量的生成树组成了生成森林

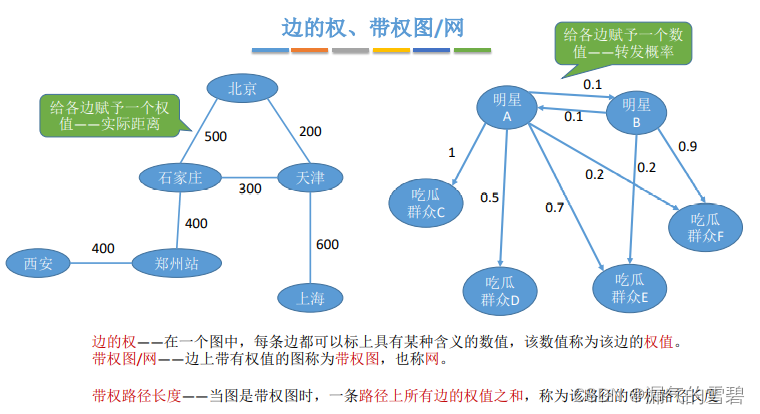

9.边的权、带权图/网
- 权值：边的权
- 带权路径长度：路径上所有边的权值之和
6.1.2 几种特殊的图

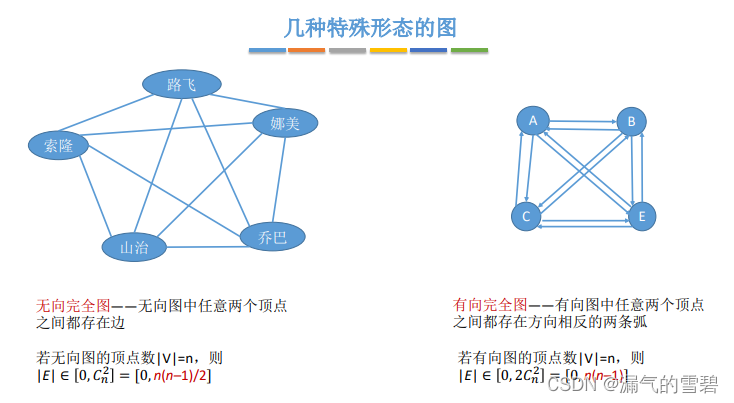

1.无向完全图和有向完全图
- 完全图：任意两个点之间存在直接连通的边
- 无向完全图：有n(n-1)/2条边
- 有向完全图：有n(n-1)条边
2.稀疏图和稠密图
-
稀疏图
e < nlogn
-
稠密图

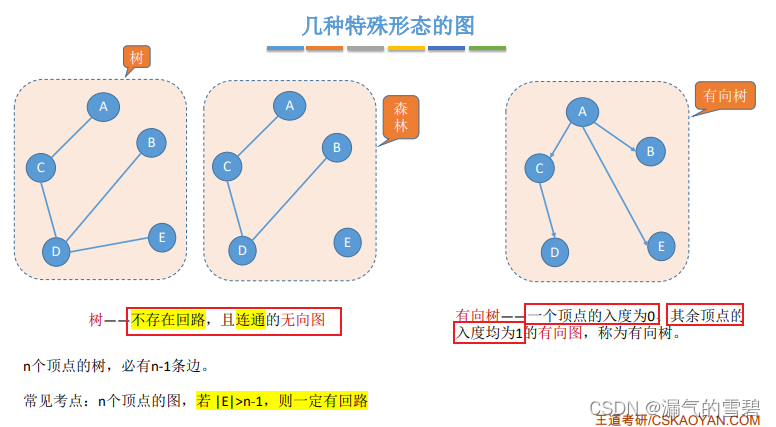

3.树
- 树：极小连通图，极大无环图。少一条边就不连通，多一条边就出现环
- n个顶点的树，其边数是n-1
- 所以，连通图要想存在回路，边的数目要大于n-1
- 注意！！！树是连通图，有向树不保证是强连通图

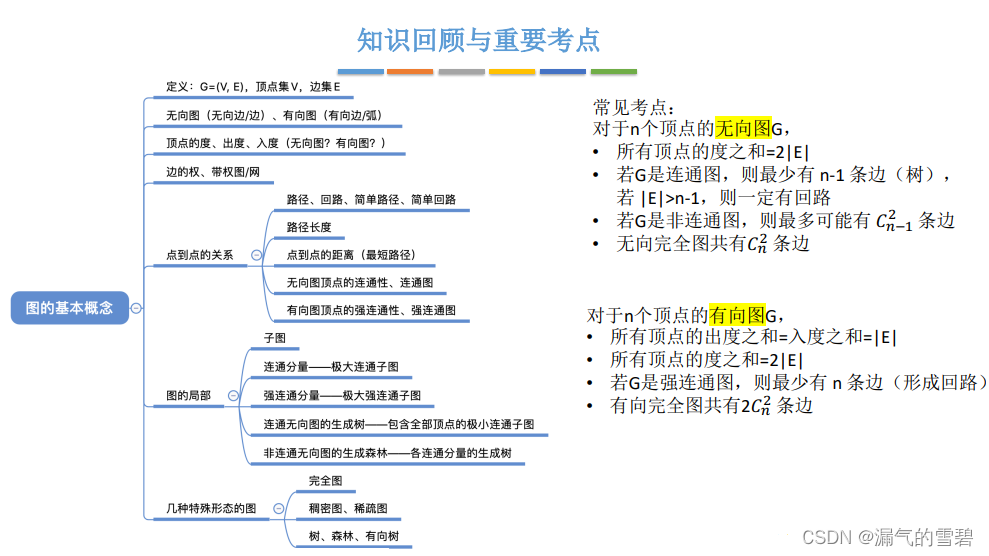

6.1.3 小结

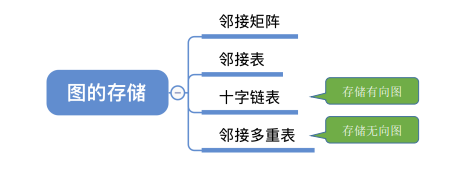

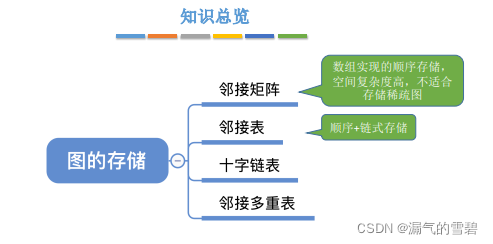

6.2 图的存储以及基本操作 P218

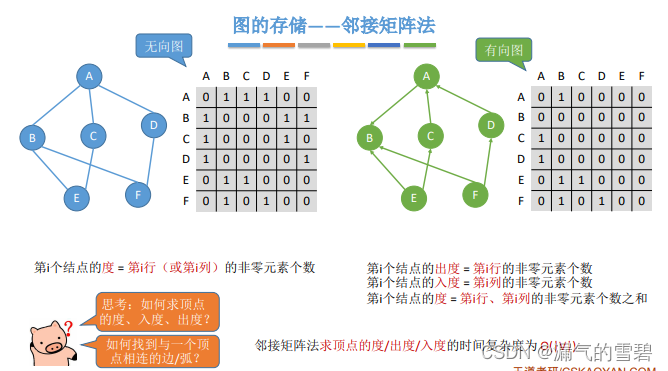

6.2.1 邻接矩阵(Adjacency Matrix)
1.算法思想
- 思考
- 1）计算顶点的度、入度、出度？
- 2）查找与顶点相连的边？
- 当使用邻接矩阵存储带权图时，需要注意的点！
2.代码实现
- 1）王道代码
// 邻接矩阵法
#define MAX_VERTEX_NUMBER 100 // 顶点数目的最大值
typedef struct
{
char vexter[MAX_VERTEX_NUMBER]; // 顶点表
int edge[MAX_VERTEX_NUMBER][MAX_VERTEX_NUMBER]; // 边表
int vexNum, arcNum; // 图的当前 顶点数 和 边数
} MGraph;
- 2）严蔚敏代码
#define VERTEX_MAX_SIZE 100 // 最大顶点数
#define MAXINIT 1024 // 表示最大值
typedef char VertexType; // 顶点的数据类型，假设为char
typedef int ArcType; // 边的数据类型，假设为int(权值)
typedef struct
{
VertexType vers[VERTEX_MAX_SIZE]; // 顶点表
ArcType arcs[VERTEX_MAX_SIZE][VERTEX_MAX_SIZE]; // 邻接矩阵
int verNum, arcNum; // 图当前的顶点数和边数
} AMGraph;
// 确定顶点ver在图G的顶点表中的位置
int LocateVex(AMGraph G, VertexType ver)
{
for (int i = 0; i < G.verNum; i++)
{
if (G.vers[i] == ver)
{
return i;
}
}
return -1; // ver不存在，返回-1
}
// 采用邻接矩阵创建图，该算法时间复杂度O(n^2)
bool CreateUDN(AMGraph &G)
{
int i, j, info, rows, columns;
VertexType v1, v2;
cin >> G.verNum >> G.arcNum; // 输入总顶点数、总边数
for (i = 0; i < G.verNum; i++)
{
cin >> G.vers[i]; // 依次输入顶点的信息
}
memset(G.arcs, MAXINIT, sizeof(G.arcs));
for (j = 0; j < G.arcNum; j++) // 构造邻接矩阵
{
cin >> v1 >> v2 >> info; // 输入一条边依附的顶点以及权值
rows = LocateVex(G, v1); // 确定v1、v2的位置
columns = LocateVex(G, v2);
G.arcs[rows][columns] = info;
G.arcs[columns][rows] = info;
}
return true;
}
- 以上两个版本，大差不差。严蔚敏的版本多了创建的操作。

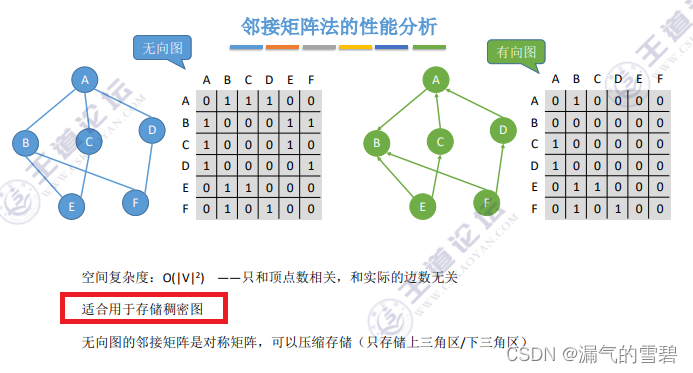

3.性能分析 - 优缺点
- 空间复杂度：O（n）顶点表 + O（n^2）边表 = O（n^2）
| 邻接矩阵 | 优点 | 缺点 |
|---|---|---|
| 1 | 判断两个顶点之间是否有边很方便 | 增加、删除顶点不方便 |
| 2 | 计算各点的度很方便 | 统计边的数量不方便 |
| 3 | 空间复杂度高，导致只适合存储稠密图 |

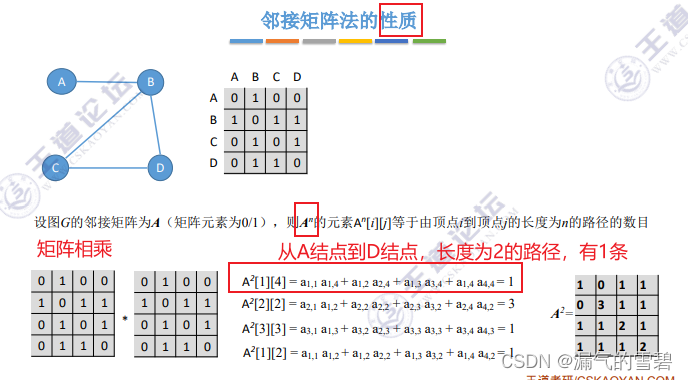

4.邻接矩阵的性质
- 分析下图红框的式子：
- a[1] [2] * a[2] [4] :
- ① a[1] [2]等于1，说明A到B存在边
- ② a[2] [4]等于1，说明B到D存在边
- ③ 所以乘积等于1，说明A到D之间存在路径，A–>B–>D
- 注意A^n里的n的含义，代表路径长度

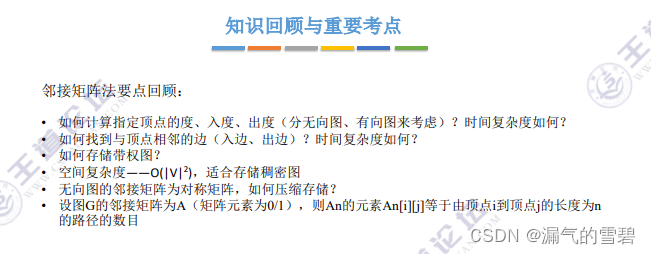

5.小结

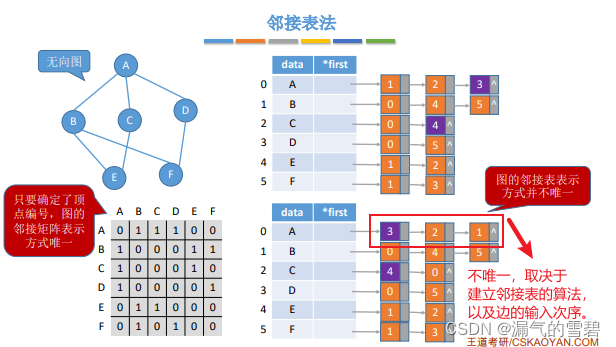

6.2.2 邻接表(Adjacency List)
-
上一节提到的邻接矩阵法，空间复杂度高，不适合存储稀疏图
-
邻接表是图的一种链式存储结构，适用存储稀疏图

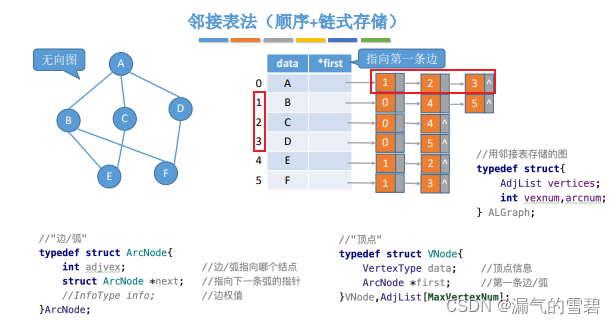

1.算法思想
- 顺序存储点，链式存储边（顺点链边）
- **易混淆点！**虽然说是链式存储边，但是上面的边结构体里，只设置了一个顶点（端点），并不能很好的表示一条边

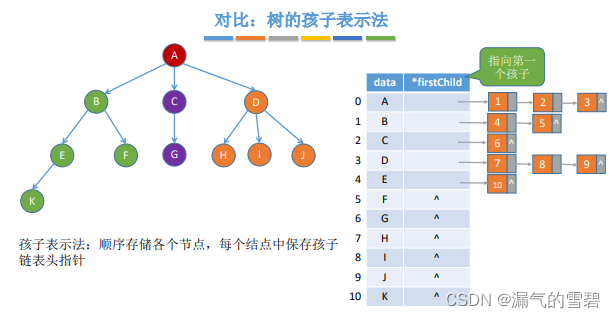

- 所以才和下面提到 “树的孩子表示法” 相似
- 这也造就了邻接表法存储无向图时，存储了冗余数据的缺陷，因为边结点不能很好的表示一条完整的边，故只能是私有的，无法共享（这几句话看不懂的话，等学习完邻接多重表再回来对比，就明白了）
2.代码实现
- 1）王道代码
// ? 邻接表法
#define MAX_VERTEX_NUMBER 100
// ! 弧
typedef struct ArcNode
{
int adjvex; // 弧指向哪个结点
struct ArcNode *next; // 指向下一条弧的指针
} ArcNode;
// ! 邻接表的顶点
typedef struct VNode
{
char data; // 顶点的信息
ArcNode *first; // 第一条弧
} VNode, AdjList[MAX_VERTEX_NUMBER];
// ! 使用邻接表存储的图
typedef struct
{
AdjList vertices;
int verNum, arcNum;
} ALGraph;
- 2）严蔚敏代码
- CreateUDN()函数的时间复杂度O(n^2)
3.性能分析 - 优缺点
- 正是上面提到的边结构体里只有一个点属性，所以在存储无向图时，多存储了一份边的数据（缺点1）
- 无向图：
- ① 空间复杂度：O（|V| + 2|E|）
- ② 找顶点的度：遍历该顶点的边链即可
- 有向图：
- ① 空间复杂度：O（|V| + |E|）
- ② 出度：遍历该顶点的边链即可
- ③ 入度（很麻烦）：遍历所有结点的边链（缺点2）
- 邻接表法里的边链的结点顺序不是唯一的（缺点3）

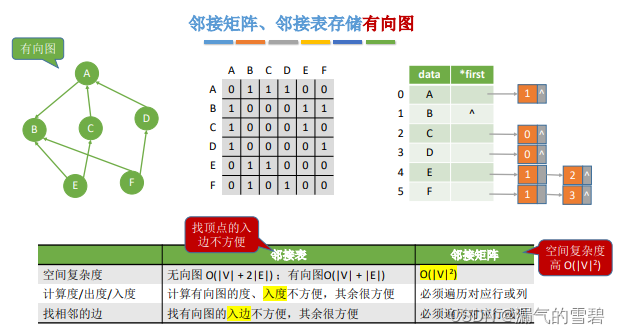

4.邻接矩阵对比邻接表
| 邻接矩阵 | 优点 | 缺点 |
|---|---|---|
| 1 | 判断两个顶点之间是否有边很方便 | 增加、删除顶点不方便 |
| 2 | 计算各点的度很方便 | 统计边的数量不方便O(n^2) |
| 3 | 空间复杂度高，导致只适合存储稠密图O(n^2) |
| 邻接表法 | 缺点 | 优点 |
|---|---|---|
| 1 | 判断顶点之间是否有边不方便 | 增加、删除顶点很方便 |
| 2 | 计算点的入度不方便 | 统计边的数目方便O(n+e) |
| 3 | 结点的链表顺序不唯一 | 空间效率高，适用于稀疏图O(n+e) |
| 4 | 无向图多了一份边的冗余数据 |

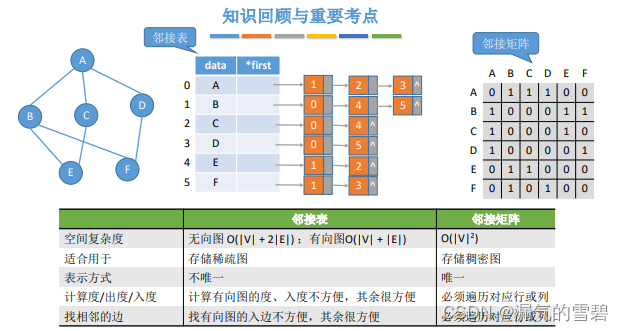

5.小结

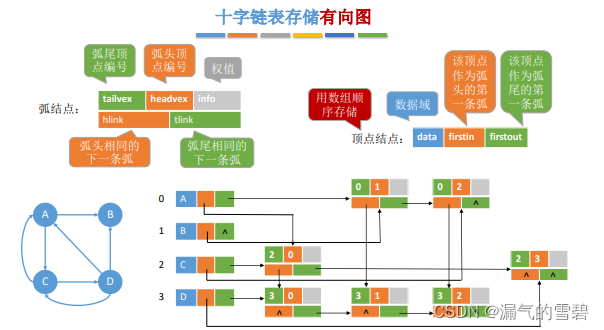

6.2.3 十字链表(Orthogonal List)
1.算法思想
- 1）之前两种存储方法的不足
- 2）十字链表法能够解决计算入度麻烦的不足
- 十字链表是有向图的另一种链式存储结构。可以看成是将有向图的邻接表和逆邻接表结合起来得到的一种链表
- 上图看不懂，可以看下代码，核心就是十字链表法的 “顶点和弧” 的结构都有了改变
- 顶点有了对入边和出边的分类
- 弧不仅设置两个顶点（两顶点不同）表示边，而且表示的是有向边。还有两个不同的弧结点指针
- 这样的设计就使得边达到了共享的效果，多个顶点可以指向同一条边，消除了邻接表里冗余数据的问题
- 所以，正是由于这样的点和弧的结构设计，使得十字链表法只适用于有向图
2.代码实现
- 1）王道代码
// ? 十字链表法
#define MAX_VERTEX_NUMBER 100
// ! 弧结点
typedef struct OLNode
{
int headVex; // 弧头顶点编号
int tailVex; // 弧尾顶点编号
int info; // 权值
struct OLNode *hLink; // 弧头顶点相同的下一条弧
struct OLNode *tLink; // 弧尾顶点相同的下一条弧
} OLNode;
// ! 十字链表的顶点
typedef struct VexNode
{
char data; // 顶点的信息
OLNode *firstIn; // 第一条以该顶点为弧头的弧
OLNode *firstOut; // 第一条以该顶点为弧尾的弧
} VexNode, CrossList[MAX_VERTEX_NUMBER];
// ! 使用邻接表存储的图
typedef struct
{
CrossList vertices;
int verNum, arcNum;
} OLGraph;
- 2）严蔚敏代码
- 建立十字链表的时间复杂度和建立邻接表的时间复杂度相同

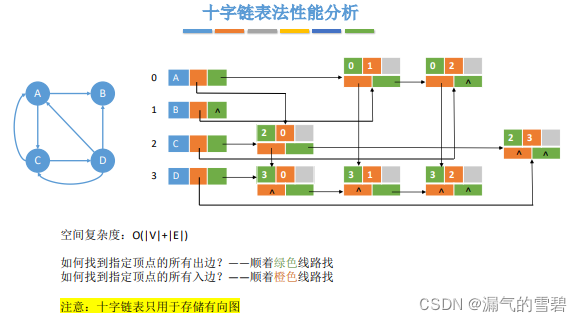

3.性能分析
- 空间复杂度：顶点表 + 弧结点链，O（|V| + |E|）
- 邻接表法的入度问题：遍历hLink指针即可
6.2.4 邻接多重表
1.算法思想

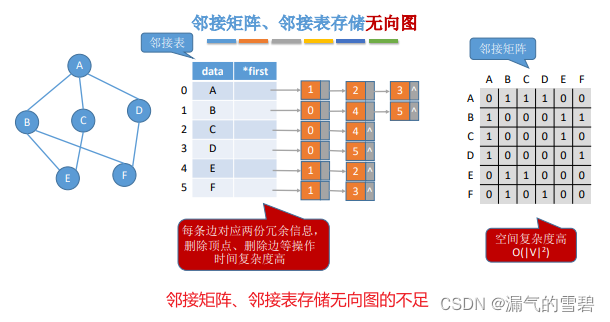

1）对无向图的存储是否有更优的方案呢？
- 如果使用上面的三种方式存储无向图，会出现一下这些问题：
- 1、邻接矩阵法：空间复杂度高
- 2、邻接表法：
- 存储了冗余数据（两份边）
- 删除顶点、边等操作，时间复杂度高（有冗余数据）
- 3、十字链表法：只适用于有向图

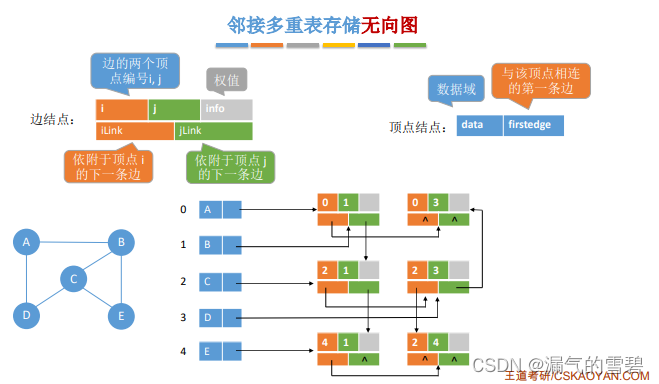

2）邻接多重表存储无向图
- 邻接多重表是无向图的另一种链式存储结构
- 看了代码和下面截图，你会发现邻接多重表不就是十字链表的盗版吗？直接把有向图版本改成无向图版本就是了
- 顶点结点：不分入边和出边了，就一个弧结点
- 弧结点：不分头结点和尾结点了，倒是两个弧结点指针还在
- 下图中的弧（0, 1），因为是无向图，所以用（1, 0）表示也是可以的

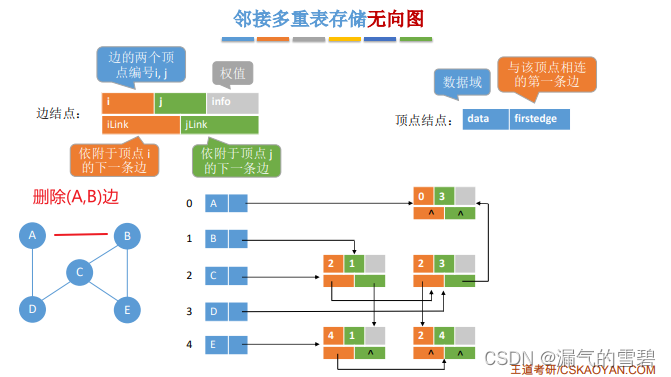

- 删除一条边
2.性能分析
- 邻接多重表只适用于存储无向图
- 空间夫复杂度：O（|V| + |E|），没有冗余数据了
- 删除边、点变得很方便了
3.代码实现
- 1）王道代码
// ? 邻接多重表
#define MAX_VERTEX_NUMBER 100
// ! 弧结点
typedef struct ArcNode
{
int iVex, jVex; // 弧的两个点
int info; // 权值
struct ArcNode *iLink, *jLink; // 依附各自顶点的下一条边
} ArcNode;
// ! 邻接多重表的顶点
typedef struct VexNode
{
char data; // 顶点的信息
ArcNode *firstEdge; // 与该顶点相连的第一条边
} VexNode, AdjList[MAX_VERTEX_NUMBER];
// ! 使用邻接表存储的图
typedef struct
{
AdjList vertices; // 存储图中顶点的数组
int verNum, arcNum;
} AMLGraph;

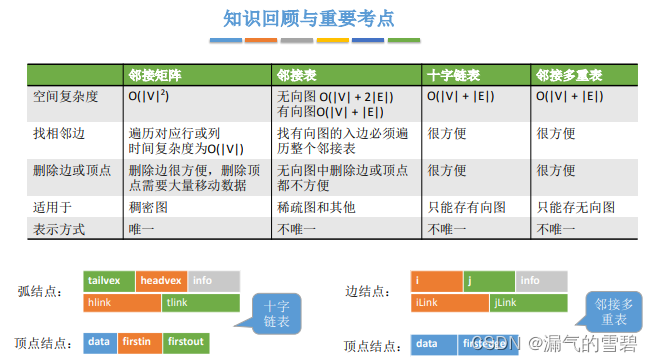

4.十字链表和邻接多重表小结
- 十字链表和邻接多重表考察代码频率较低

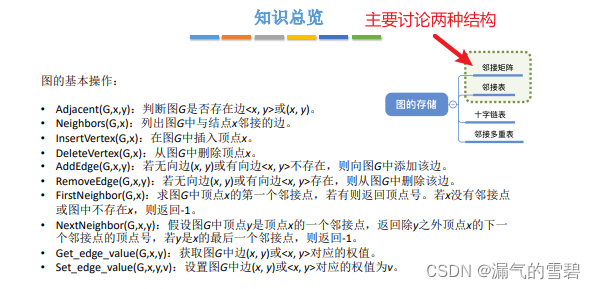

6.2.5 图的基本操作
- 因为考研中基本是考察邻接矩阵和邻接表两种存储结构，所以在本小节中也是讨论这两种结构的情况

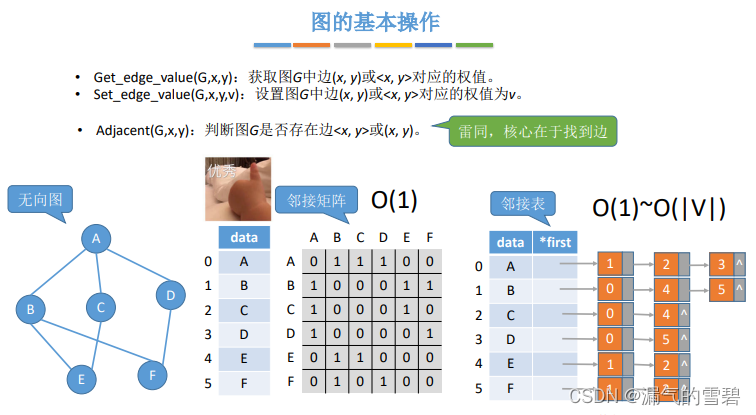

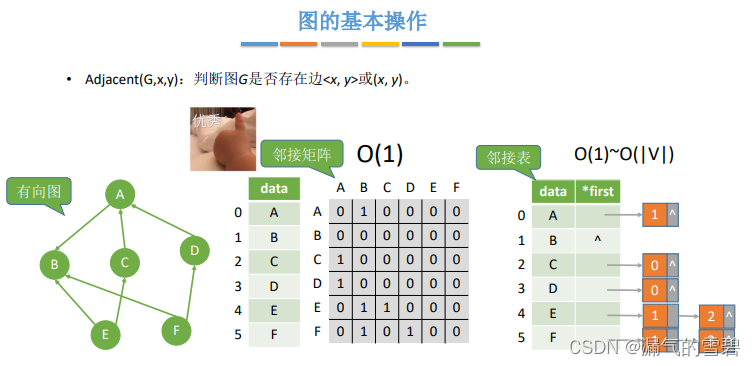

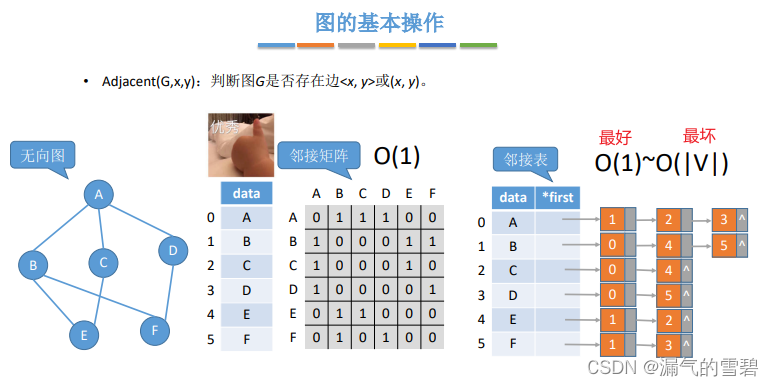

1.Adjacent
// 判断图G是否存在边<x,y>或(x,y)
bool Adjacent(Graph g, int x, int y)
// 邻接矩阵：O(1)
return (a[x][y]!=0); // 不为空，存在边
// 邻接表法
// 最好情况：遍历第一条边就找到了
故时间复杂度：O(1)
// 最坏情况，遍历到最后一条边也没找到，因为顶点只能连接n-1条边，也就是|V|-1条边
故时间复杂度：O(|V|)

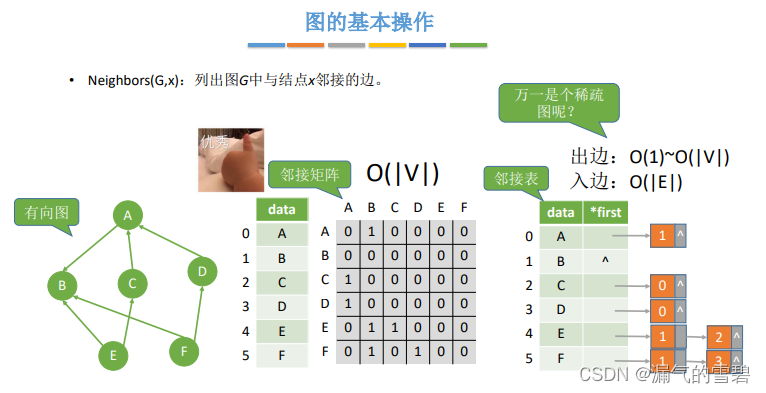

2.Neighbors
// 列出图G中与结点x邻接的边
int Neighbors(Graph g, int x)
// 邻接矩阵
遍历 x行 或者 x列，总数之和
// 邻接矩阵
// 出边情况
O(1): 0或者O(1)条边
o(|V|): 连接了|V|-1条边
// 入边情况
O(|E|): 遍历所有的边结点
3.InsertVertex
// 在图G中插入顶点x
bool InsertVertex(Graph g, char x)
// 邻接矩阵
二维数组的赋0操作在初始化数组的时候就已经完成
故只需要对顶点数组的相应位置进行赋值操作即可 O(1)
// 邻接表
在顶点数组的相应位置进行赋值操作即可 O(1)

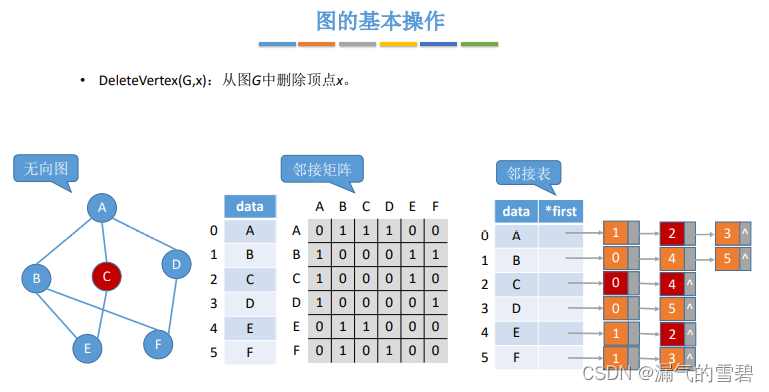

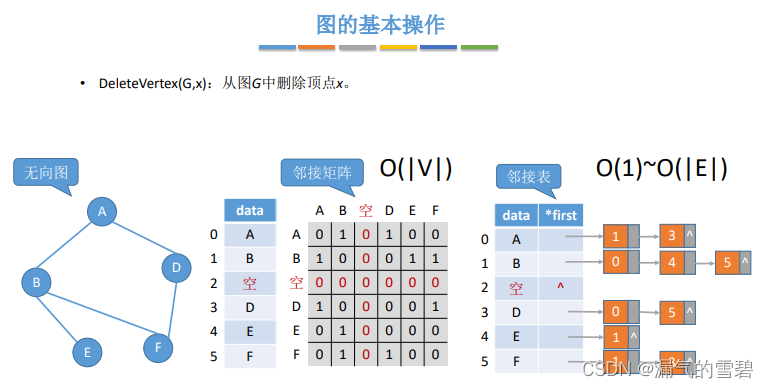

4.DeleteVertex
// 在图G中删除顶点x
bool DeleteVertex(Graph g, int x)
// 邻接矩阵 O(|V|)
1、看下图中标红的0，在删除顶点表、边表之后，如果把后面元素前移，那么就会有大量的元素移动，开销太大
2、所以直接将两个表的对应位置赋0，在在顶点结构体里设置一个bool的变量，判断此处是否为空位置
// 邻接表法
// 无向图
1、该结点的first指针为空，不存在与它向连的边 O(1)
2、遍历x结点的结点链发现有|V|-1条，就是说和每一个顶点它都相连了，这时就需要遍历所有结点的结点链（去删除冗余边）
最坏的情况：在遍历所有顶点的结点链的过程，和x相连的弧结点每次都在最后被找到，时间复杂度 O(|E|)
// 有向图
// 出边
遍历x顶点的弧结点链即可 O(1)~O(|V|)，x最多连接|V|-1条边
// 入边
遍历所有边 O(|E|)

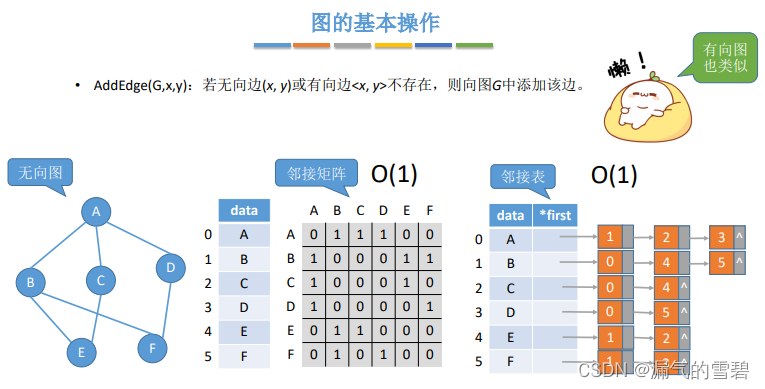

5.AddEdge
- 修改矩阵对应位置的值即可 O（1）
- 弧结点链采用头插法即可O（1），无向边插入两次（冗余数据）

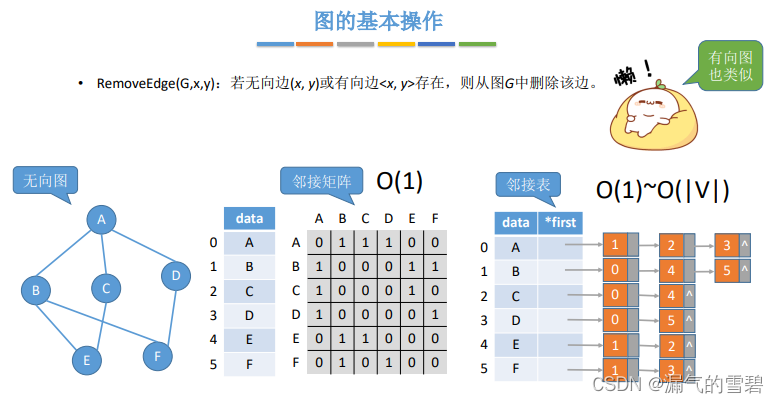

6.RemoveEdge

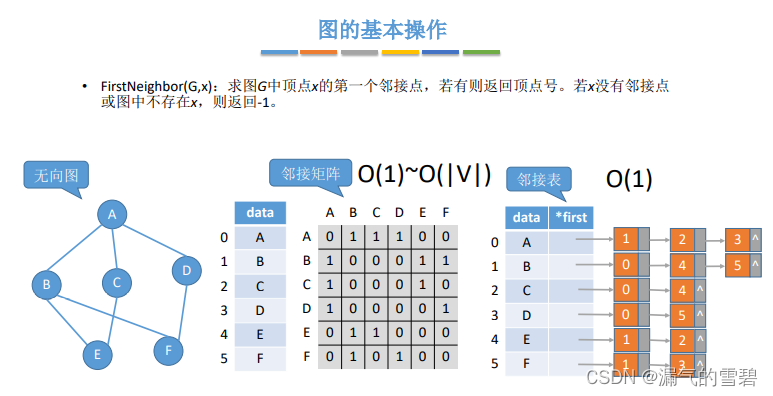

7.FirstNeighbor
- 邻接表 - 找出边邻接点
- 遍历第一个结点的第一个弧结点就找到了 O（1）
- 遍历完所有边 O（|E|）
8.NextNeighbor

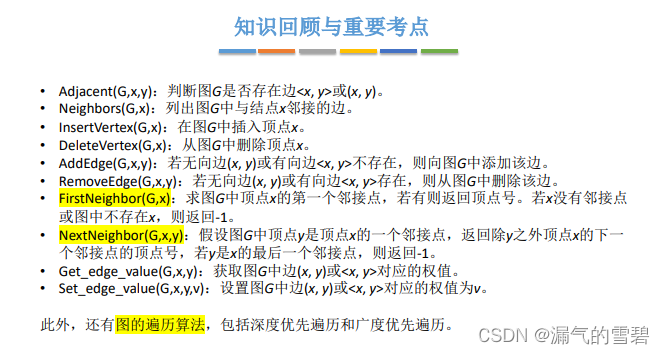

9.其它
10.小结
6.3 图的遍历
6.3.1 广度优先搜索
1.算法思想

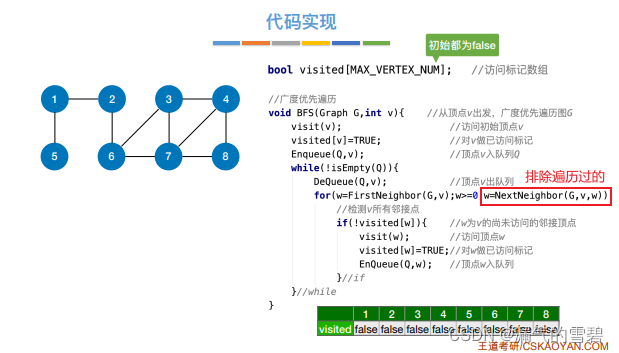

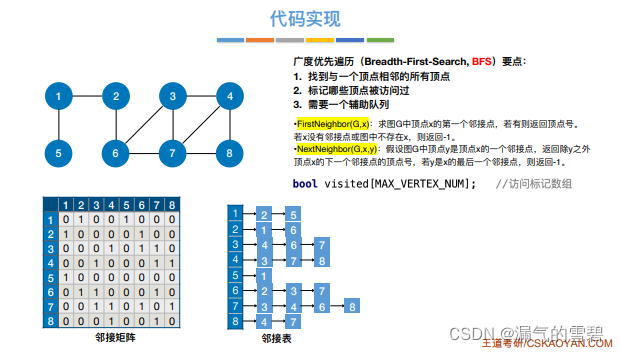

2.代码实现

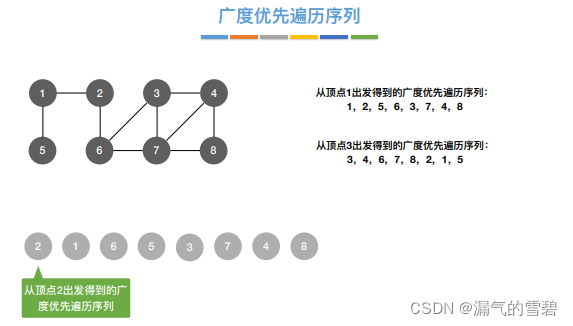

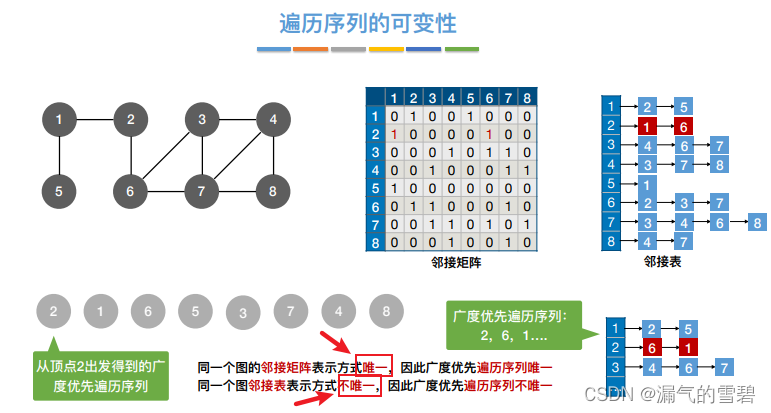

- 因为邻接表法的表示法不唯一，这就造成了遍历序列可能也不唯一

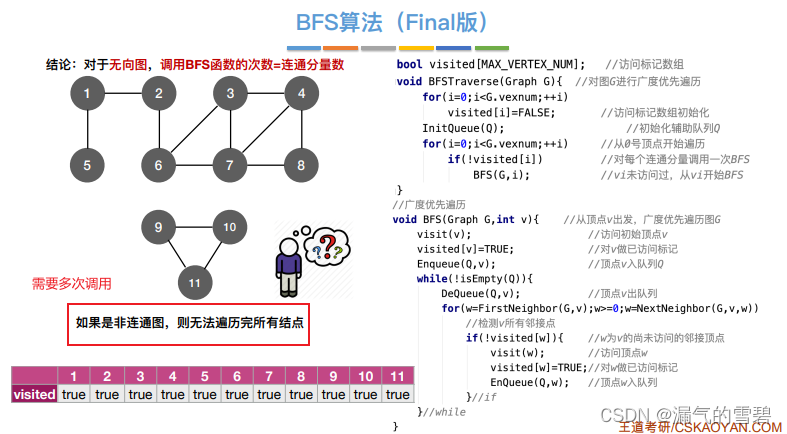

- 存在问题：如果是非连通图，就无法一次遍历完所有结点。图中存在几个连通分量，就需要调用几次BFS算法
- 下图中红框标出的代码区就是改进 ： 加一个循环for
- 下图的代码是王道书里的版本，从0开始遍历，图中的例子又是从1开始，注意别错了

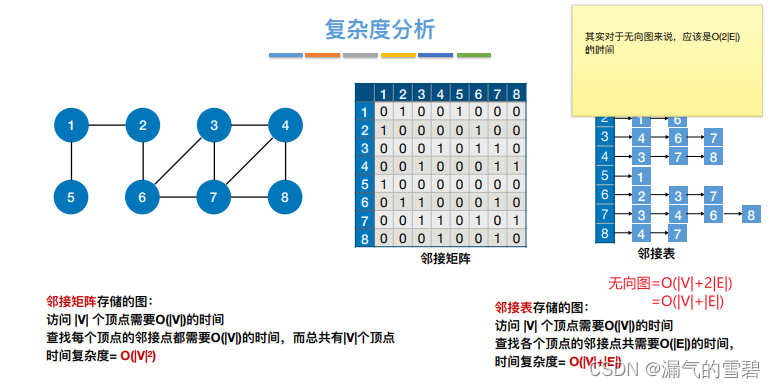

3.性能分析

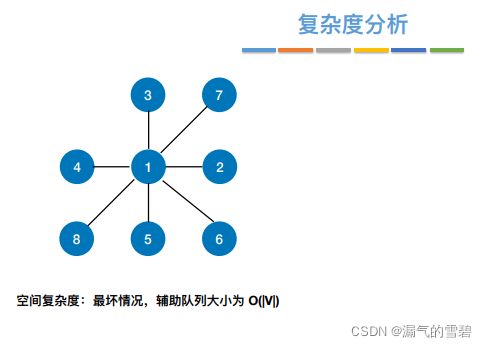

- 1）空间复杂度源于辅助队列的大小
- 2）算法时间的主要开销主要来自于：
- 1、访问各个顶点
- 2、探索各条边
- 邻接矩阵法的时间复杂度：O（|V|）+ O（|V|^2）= O（|V|^2）

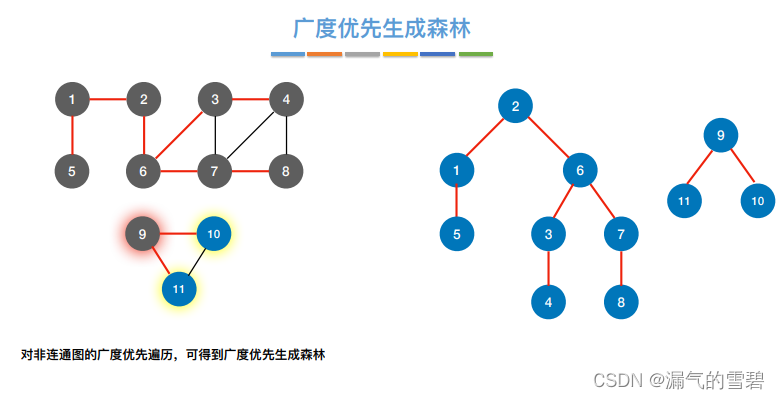

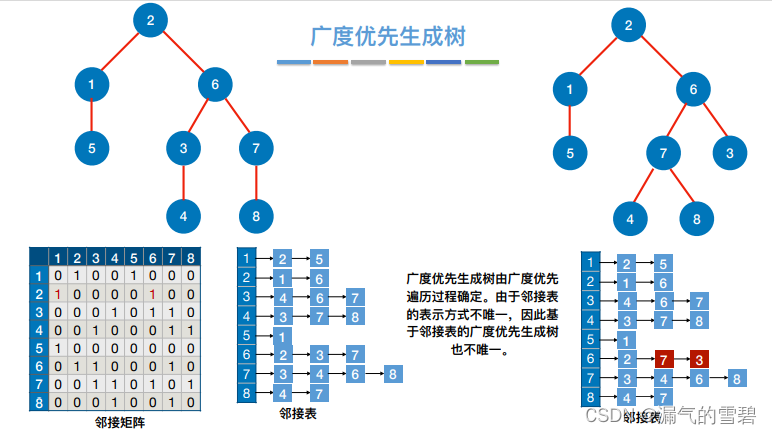

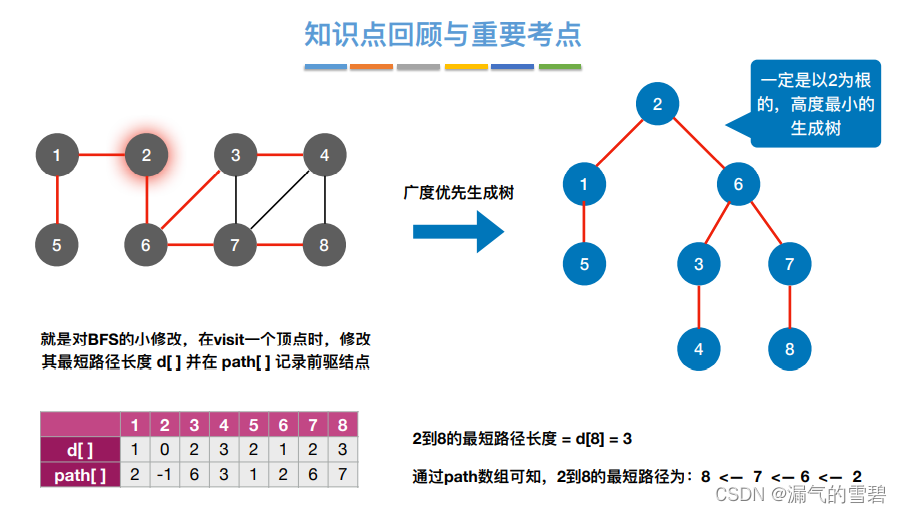

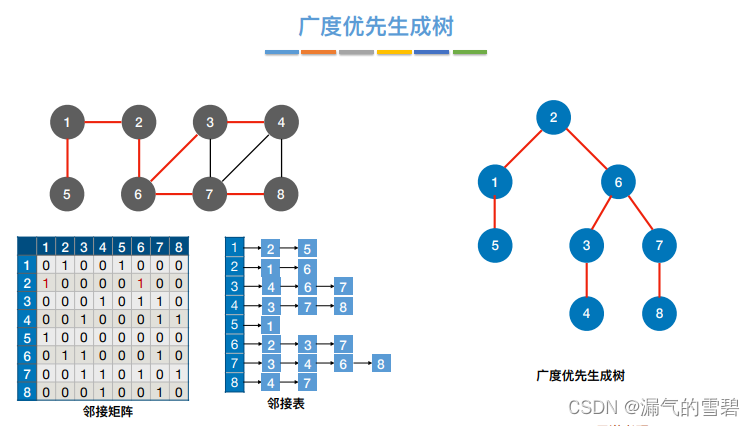

4.广度优先生成树
- 邻接表存储的图，对应的广度优先生成树不唯一
5.小结
6.3.2 深度优先搜索
1.算法思想

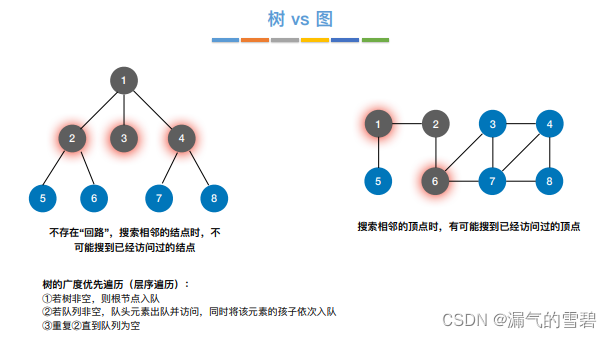

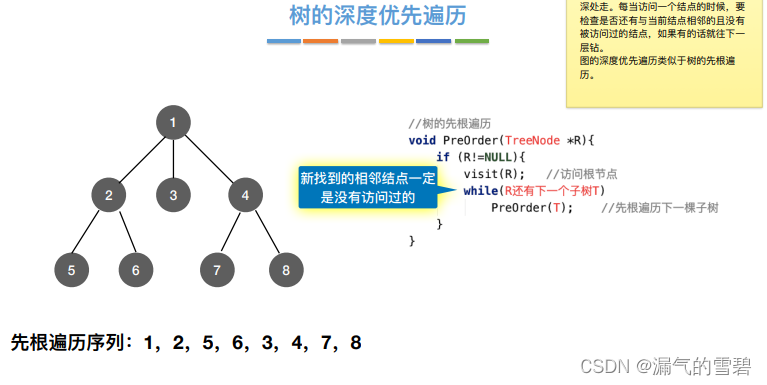

- 1）对比树的深度优先遍历
- 2）图的遍历，新找到的相邻结点不能保证没有被访问过，所以需要设置一个辅助数组visited[]

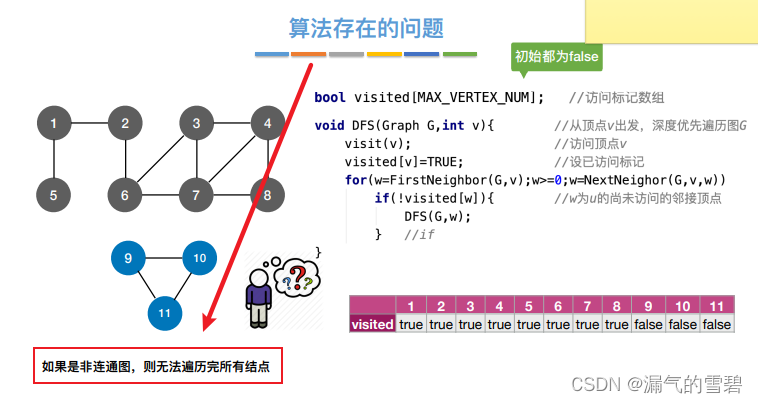

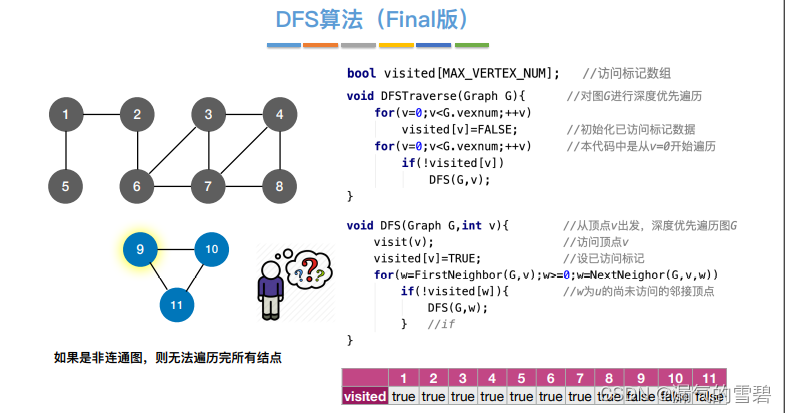

- 3）算法存在的问题

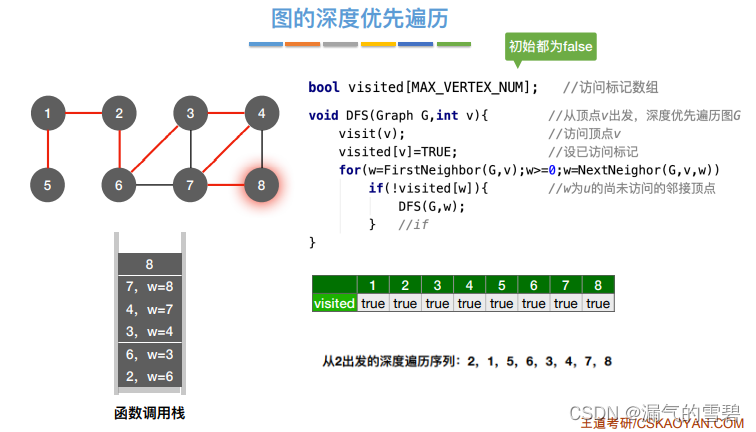

2.代码实现
3.性能分析

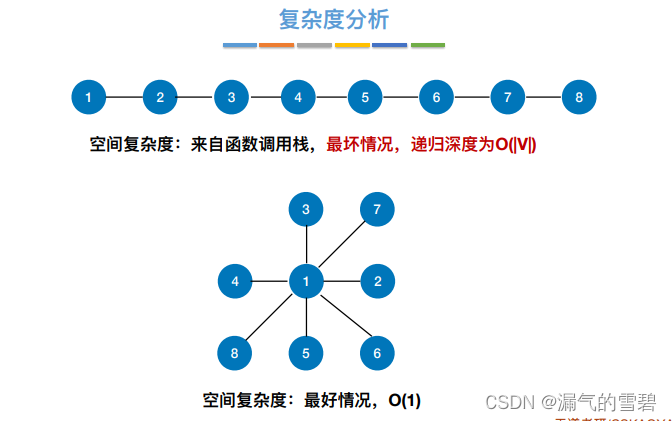

- 1）题目没明确要求，空间复杂度默认采用最坏情况
- 2）深度优先和广度优先情况类似，自己回顾

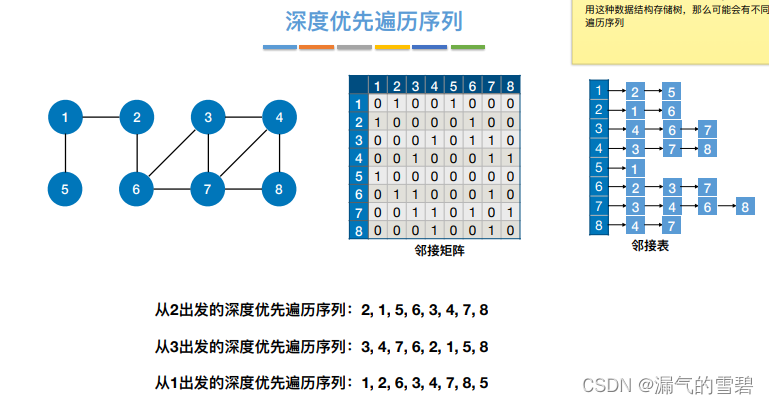

4.练习

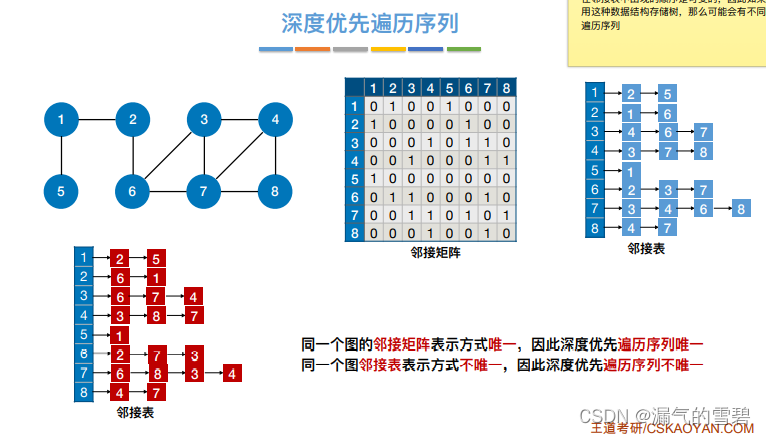

- 邻接矩阵不唯一，深度优先遍历序列也不唯一

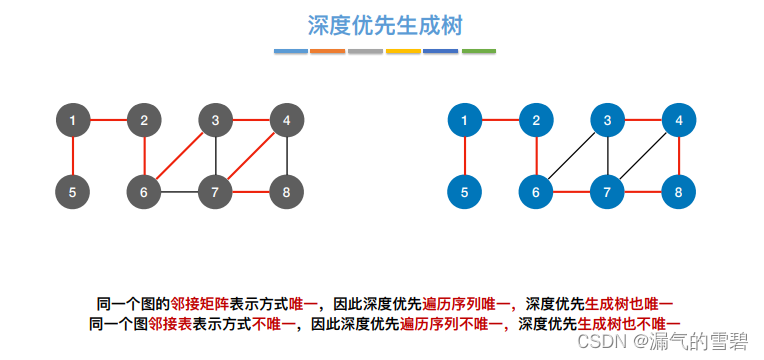

5.深度优先生成树、生成森林

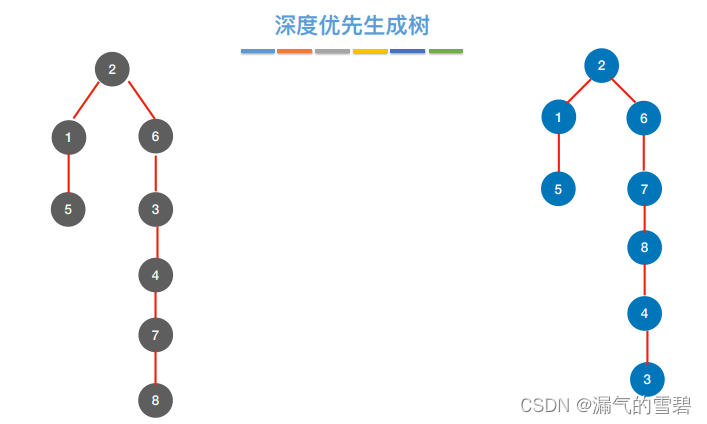

- 1）深度优先生成树

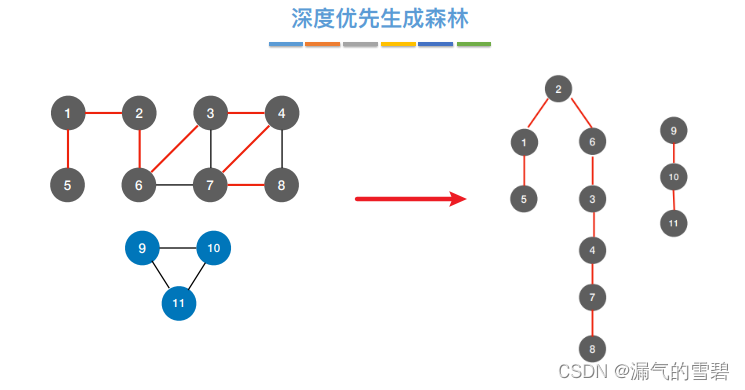

- 2）深度优先生成森林
6.小结

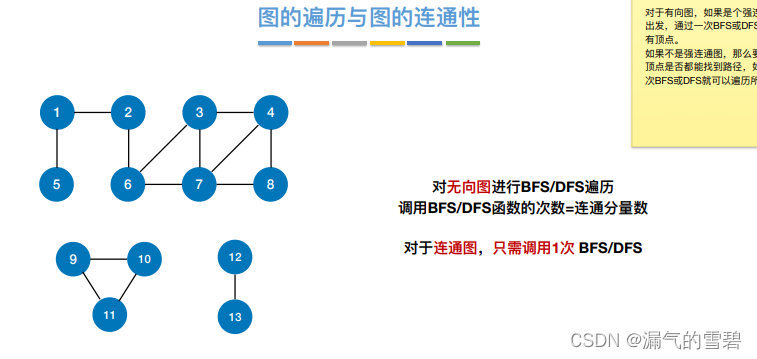

6.3.3 图的遍历和图的连通性
1.无向图情况
2.有向图情况
6.4 图的应用

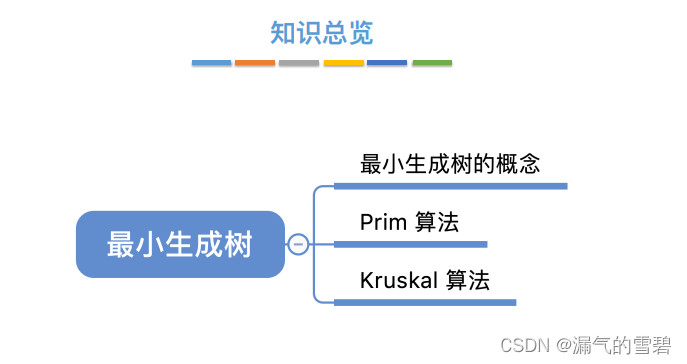

6.4.1 最小生成树

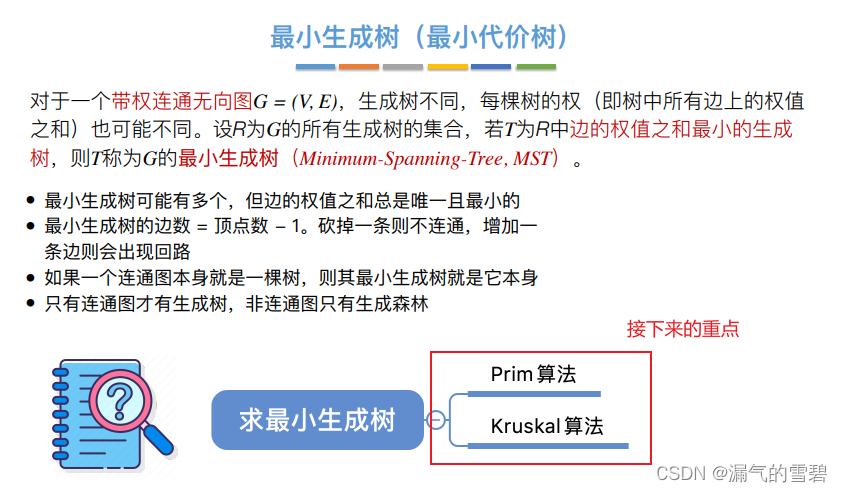

1.定义

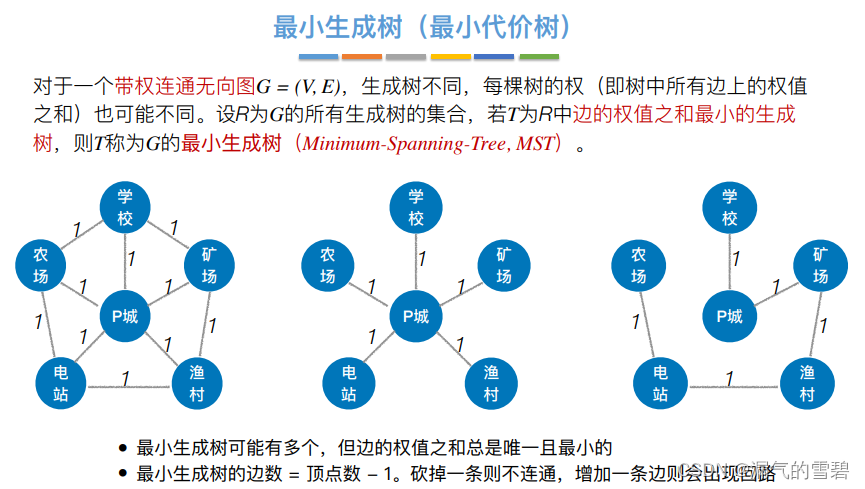

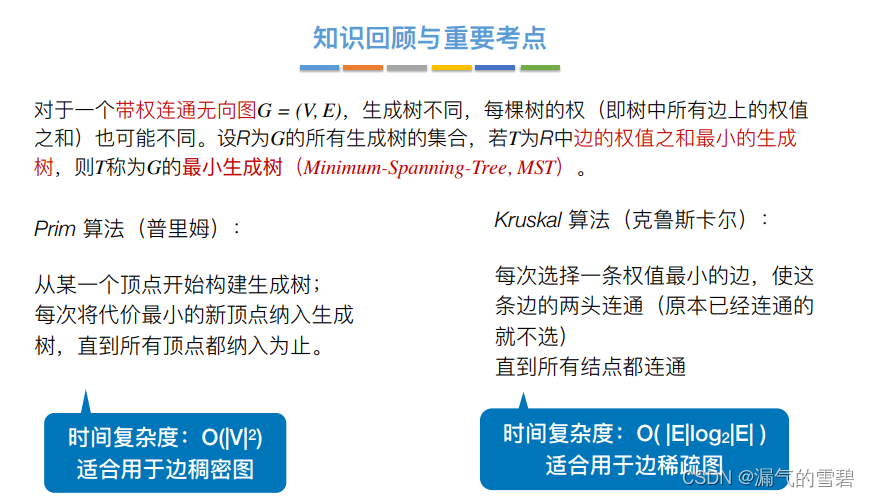

- 最小生成树：对于一个带权连通无向图，在其所有的生成树中，边的权值之和最小的生成树 = 最小代价生成树
-
最小生成树不唯一（形态不同，权值和相同）
-
最小生成树 = 最大连通无环图，边数 = 顶点数 - 1；多一条回路，少一条不连通
- 连通图 --> 生成树
- 非连通图 --> 生成森林
2.Prim算法

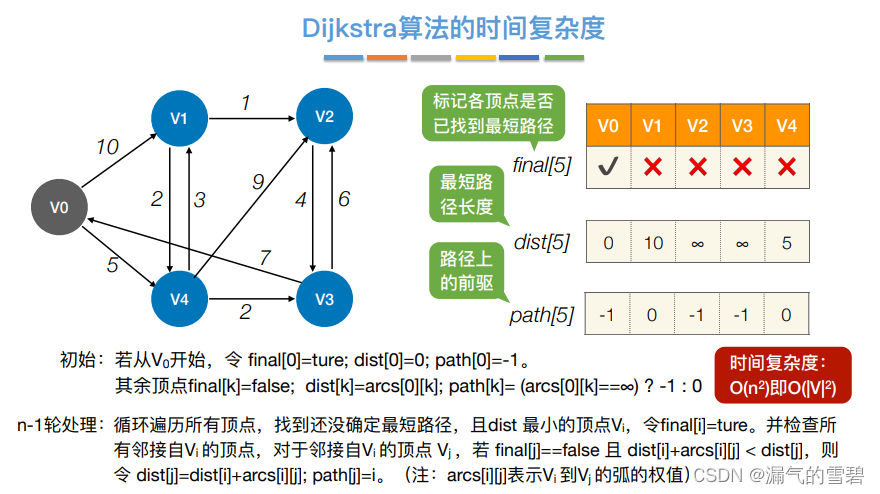

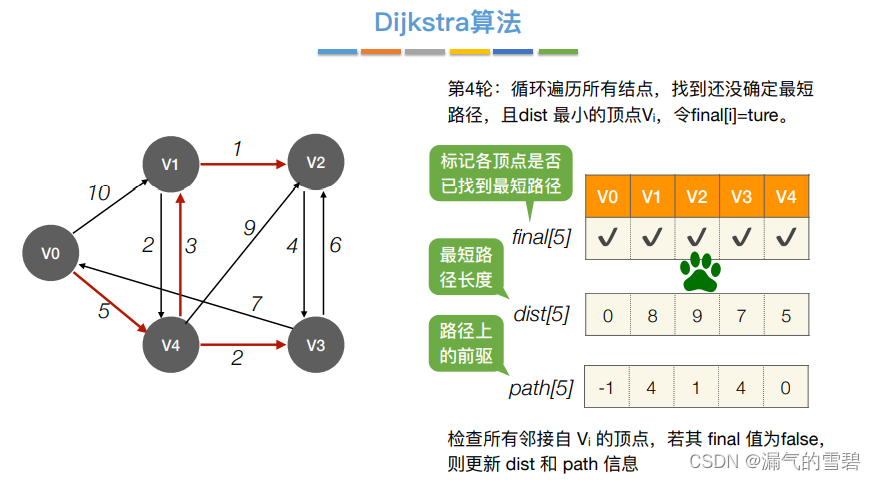

Prim算法的执行过程十分类似于寻找图的最短路径的Dijkstra算法（见下节）
1）算法思想

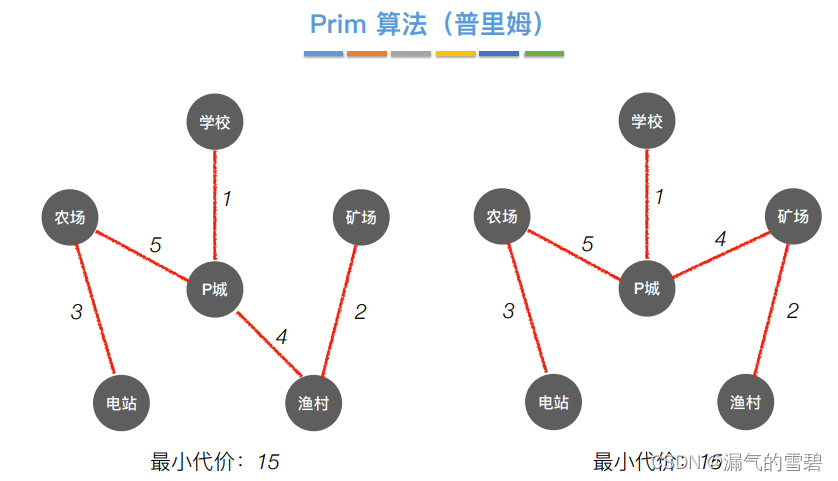

- 举例介绍
- 得到两个生成树，都符合条件，故生成树不唯一
下面开始正式介绍算法的思想过程
- 需要使用到的数组数组：isJoin标记数组、lowCost最小代价数组
- 并不要求从v0开始，只是从v0开始方便介绍算法过程
- 加入新顶点，更新辅助数组
- ① 第一轮

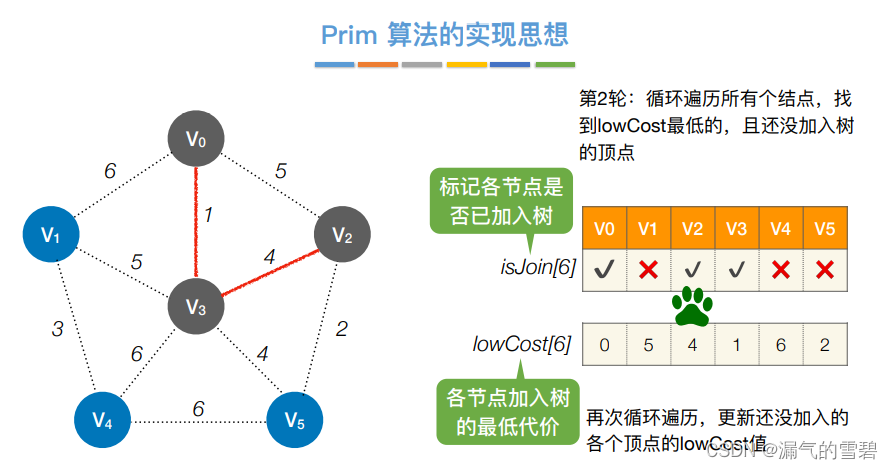

- ② 第二轮

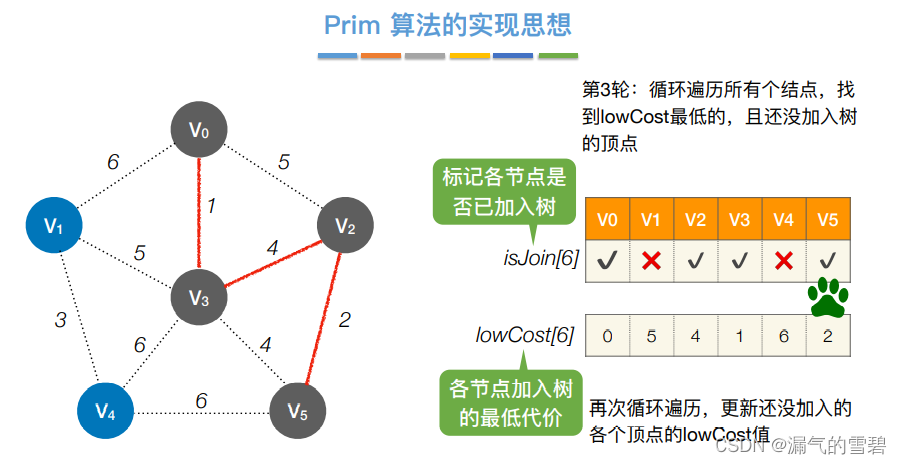

- ③ 第三轮

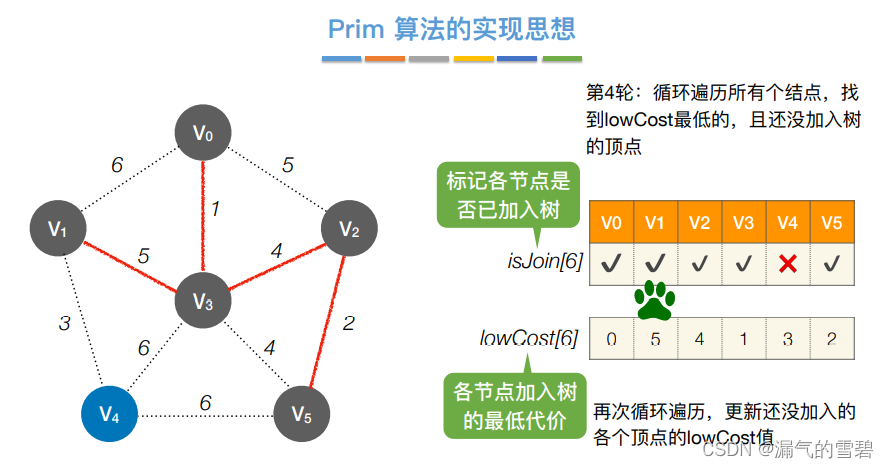

- ④ 第四轮

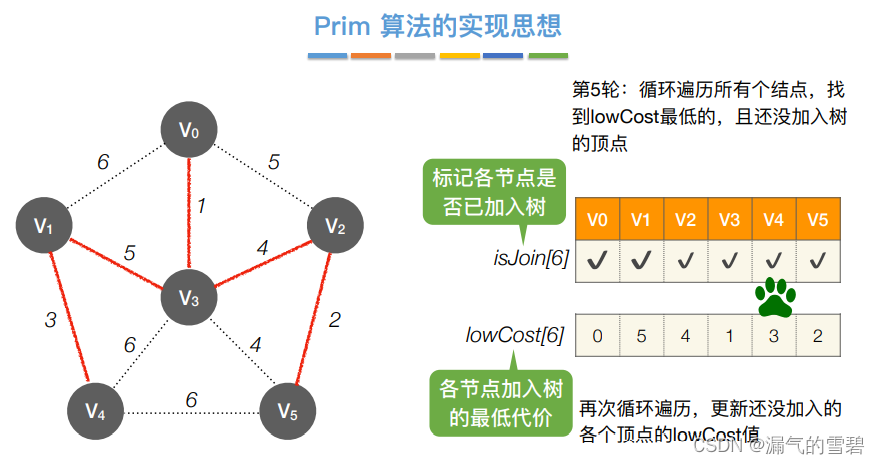

- ⑤ 第五轮

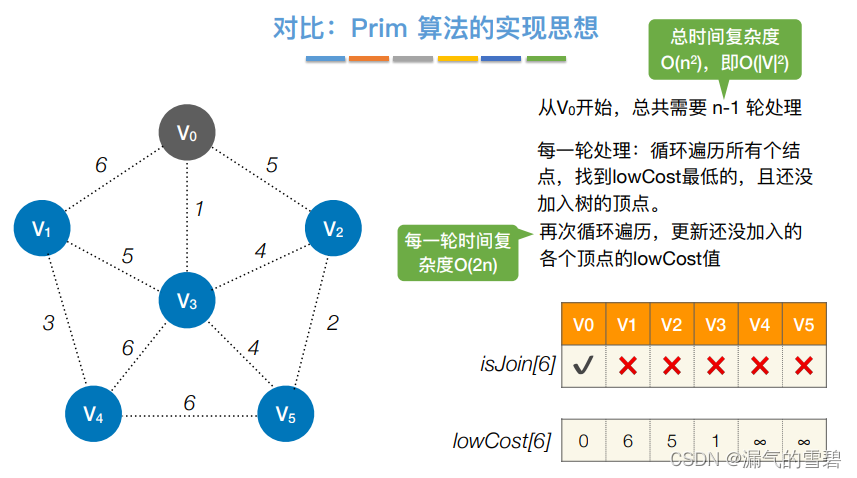

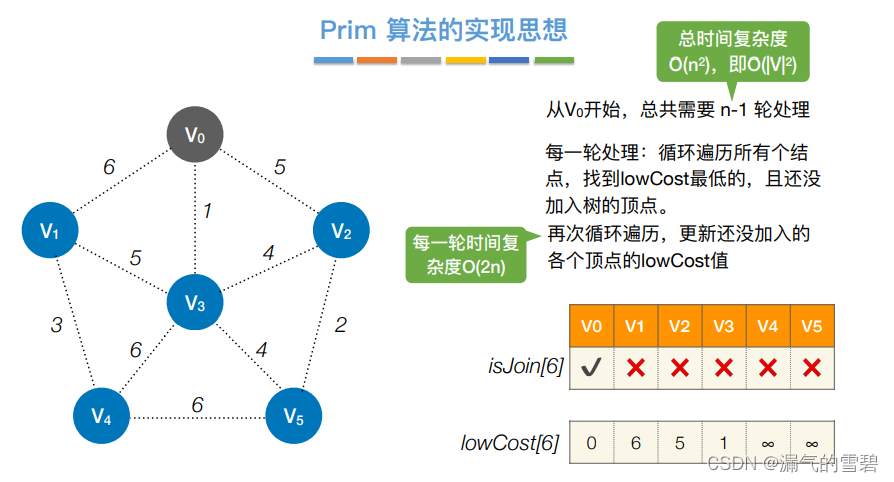

2）性能分析
- 下图中对时间复杂度的解释十分清楚，结合下面的代码应该能理解
- Prim的时间复杂度为O(n^2)，不依赖于|E|
- 由上面时间复杂度可知它适用于求解边稠密的图的最小生成树
3）代码实现
-
先总结下代码关键：（牢牢记住三步）
- 1、加入点
isJoin[i] = true;- 2、更新最低代价数组
for (j = 1; j < verNum; j++) // 本循环使用来更新isJoin[],lowCost[]数组信息 { if (!isJoin[j]) { if (edge[i][j] < lowCost[j]) { lowCost[j] = edge[i][j]; } } }- 3、查找下一个要加入的点
// 本循环用来选择加入的新结点 temp = 100; for (k = 1; k < verNum; k++) { if (!isJoin[k]) { if (lowCost[k] < temp) { temp = lowCost[k]; i = k; // ! 这一步就很妙，下一轮更新数据全靠i // i记录下一个要加入的新结点 } } } cout << lowCost[i] << " "; // 每轮循环输出加入的边的代价 flag++; // 每轮循环结束，代表有一个新结点加入 -
完整代码（王道）
#include <bits/stdc++.h>
using namespace std;
#define MAX_SIZE 16
int ver, arc; // 输入的点数、边数
int edge[MAX_SIZE][MAX_SIZE]; // 邻接矩阵法
void PrimAlgorithm(int edge[MAX_SIZE][MAX_SIZE], int verNum)
{
bool isJoin[MAX_SIZE]; // ! 记录各结点是否已加入
int lowCost[MAX_SIZE]; // ! 记录 未加入结点 加入 结点集 的最小代价
memset(isJoin, false, sizeof(isJoin));
memset(lowCost, 100, sizeof(lowCost)); // 将这些数组初始化
int flag = 1; // 记录已经加入几个点，默认为1，就是初始加入的结点
int i = 0, j, k, temp;
lowCost[i] = 0; // ! 可省略
while (flag < verNum) // (flag == verNum)还循环个头！
{
isJoin[i] = true;
for (j = 1; j < verNum; j++) // 本循环使用来更新isJoin[],lowCost[]数组信息
{
if (!isJoin[j])
{
if (edge[i][j] < lowCost[j])
{
lowCost[j] = edge[i][j];
}
}
}
// 本循环用来选择加入的新结点
temp = 100;
for (k = 1; k < verNum; k++)
{
if (!isJoin[k])
{
if (lowCost[k] < temp)
{
temp = lowCost[k];
i = k; // ! 这一步就很妙，下一轮更新数据全靠i
}
}
}
cout << lowCost[i] << " "; // 每轮循环输出加入的边的代价
flag++;
}
}
int main()
{
cin >> ver >> arc;
for (int i = 0; i < ver; i++)
{
for (int j = 0; j < ver; j++)
{
cin >> edge[i][j];
}
}
PrimAlgorithm(edge, ver);
}

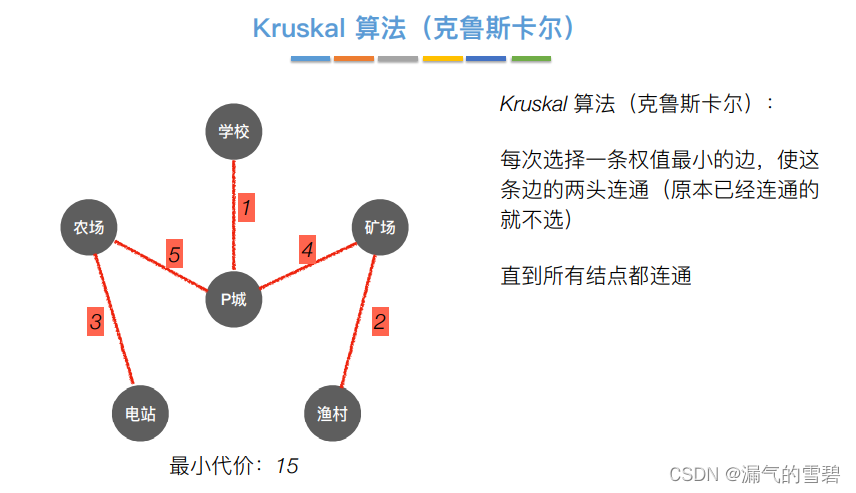

3.Kruskal算法
1）算法实现

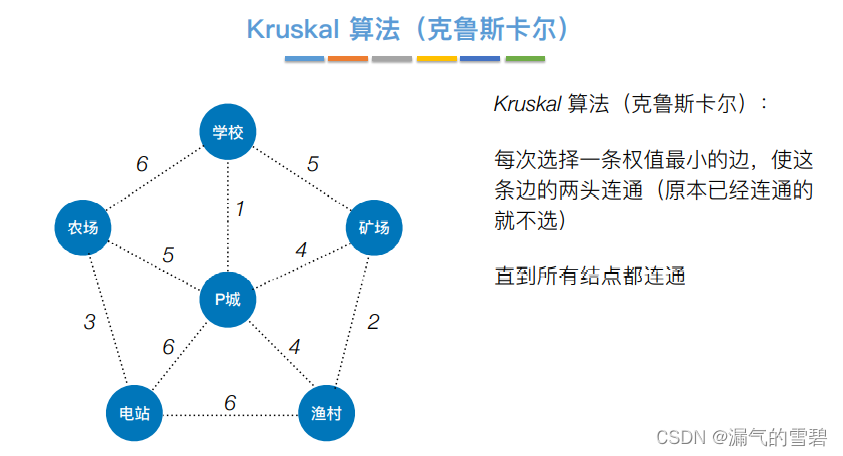

- 举例
下面开始正式介绍算法思想过程

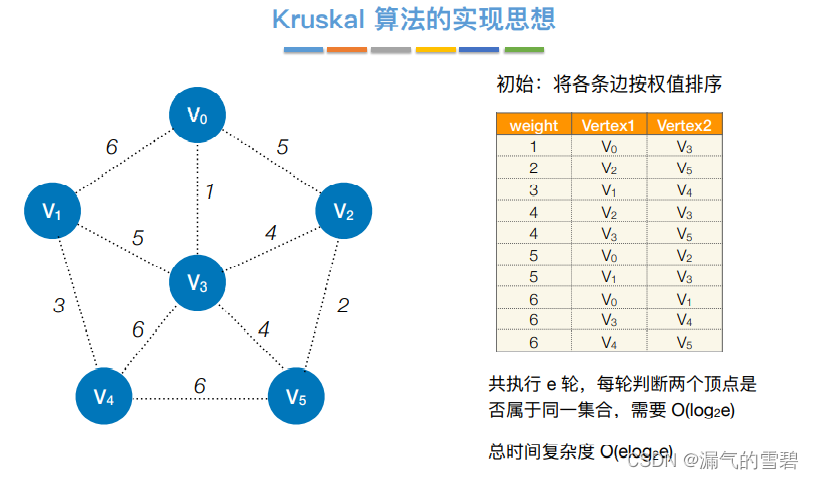

- ① 各边权值排序

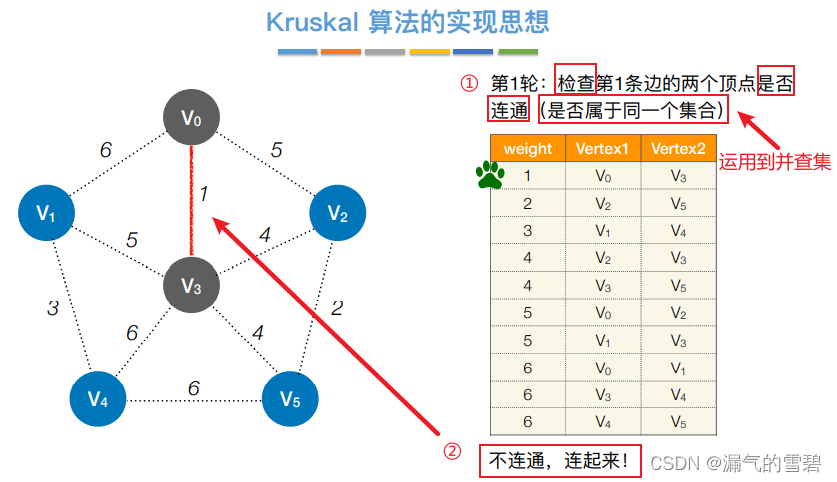

- ② 第一轮
- 关于并查集的解释在 3）代码实现 里
- ③ 第二轮

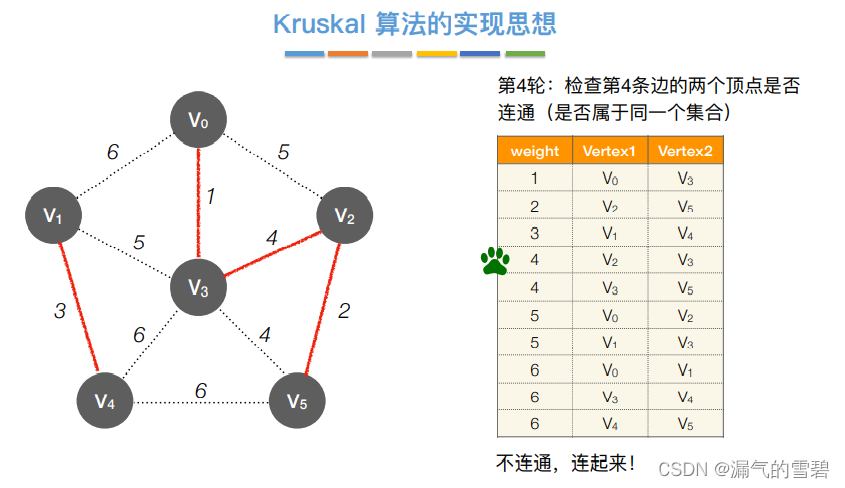

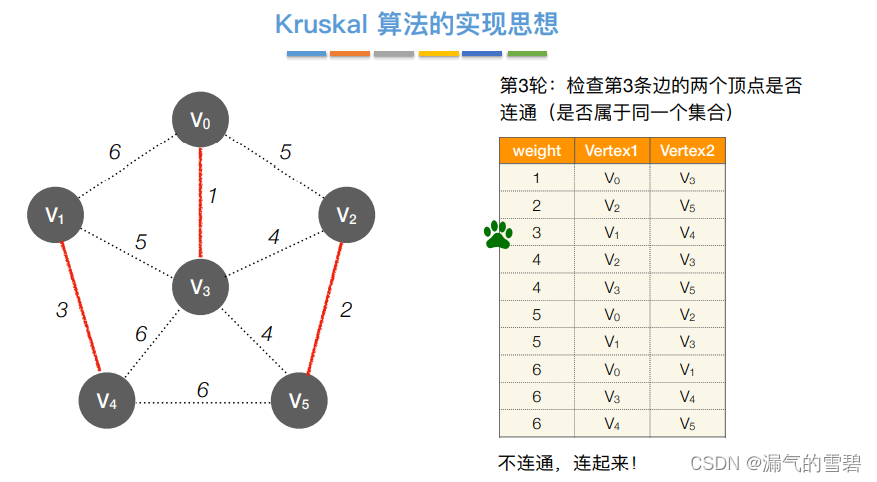

- ④ 第三轮
- ⑤ 第四轮

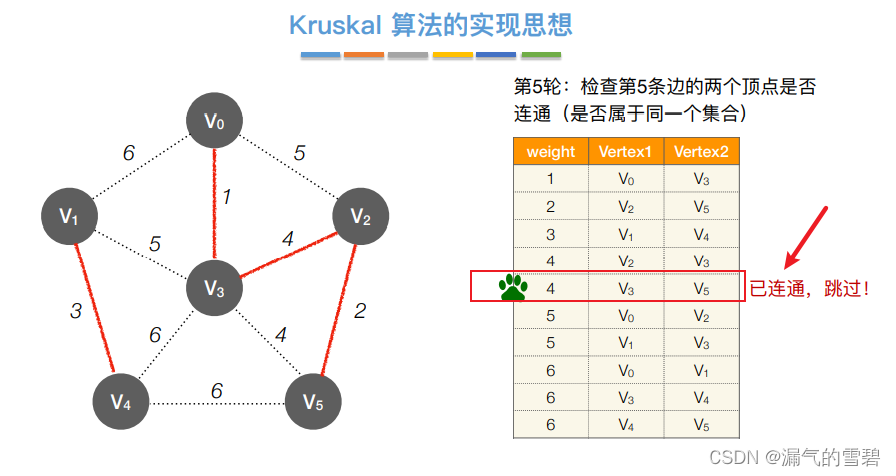

- ⑥ 第五轮

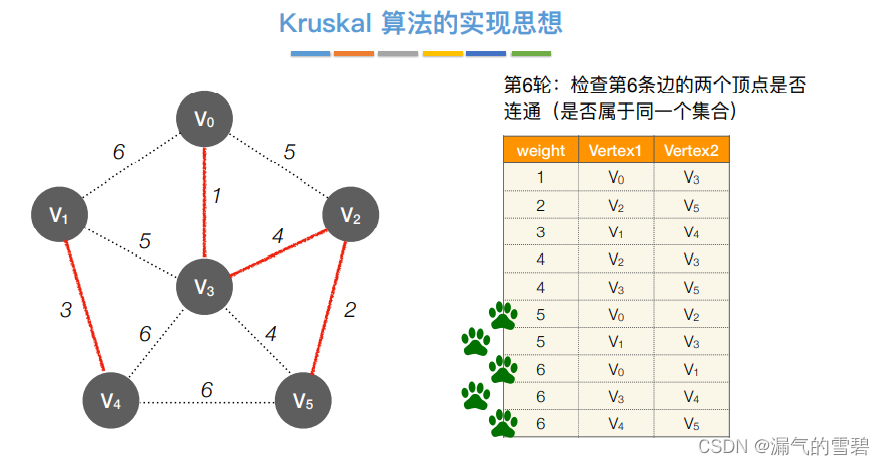

- ⑦ 第六轮
2）性能分析
- 时间复杂度为O(|E|log|E|)，因此，Kruskal算法适用于边稀疏而顶点较多的图
3）代码实现
- 并查集是用来判断结点之间是否属于同一个集合
// 实现并查集其实很简单，不需要实现操作，等到加入新边的时候调用就行
FindRoot(int parent[],int s){
int x = s;
while(parent[x]>0)
x = parent[x];
return x;
}
void kruskal(){
int num = 1,i,vex1,vex2;
int parent[520]; // 并查集数组
memset(parent, 0 , sizeof(parent)); // 初始化parent数组
for(num = 1,i = 1; num < vertexNum; i++){ // vertexNum已经按权值从小到大排序好了
vex1 = FindRoot(parent,edge[i].from);
vex2 = FindRoot(parent,edge[i].to); // 查找边的两个的老大
if(vex1!=vex2){ // 两个老大不同，表示不属于一个集合，说明可以加入新边
cout<<edge[i].from<<" "<<edge[i].to<<" ";
parent[vex2] = vex1;
num++;
}
}
}
4.Prim和Kruskal小结
6.4.2 最短路径

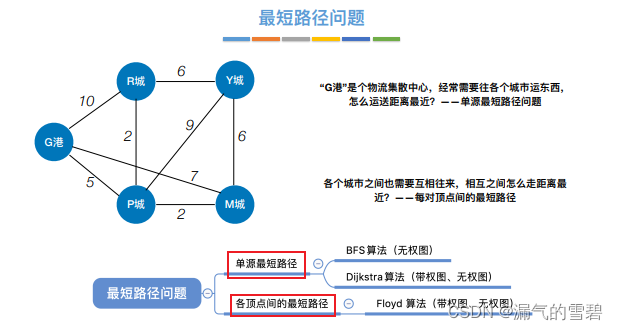

1.概念
- 最短路径问题有两大分类：
- 1、单源最短路径
- ① BFS
- ② Dijkstra
- 2、各顶点间的最短路径
- ① Floyd

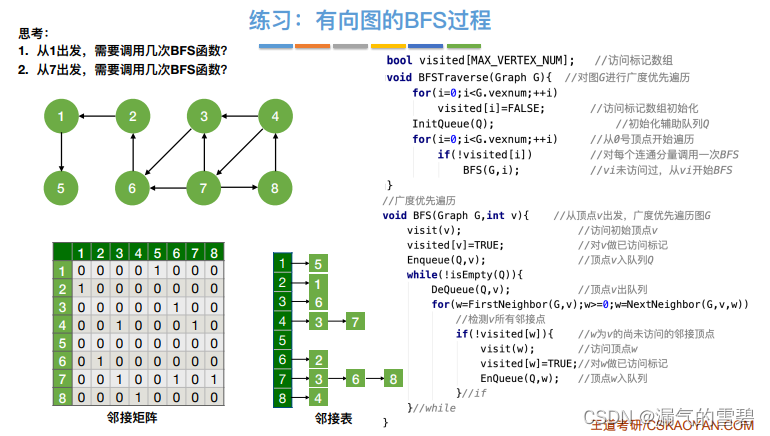

2.BFS算法

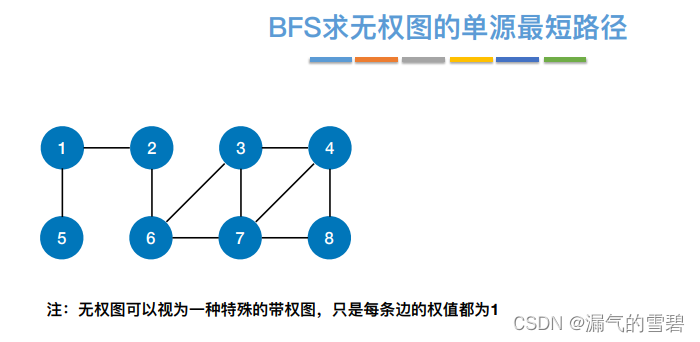

1）算法思想
- 对图的广度优先遍历即可得到root顶点到各结点的最短路径长度，树最宽也就导致树最矮
- path[]数组是为了记录最短路径经过的结点
2）代码实现
3）小结
3.Dijkstra算法

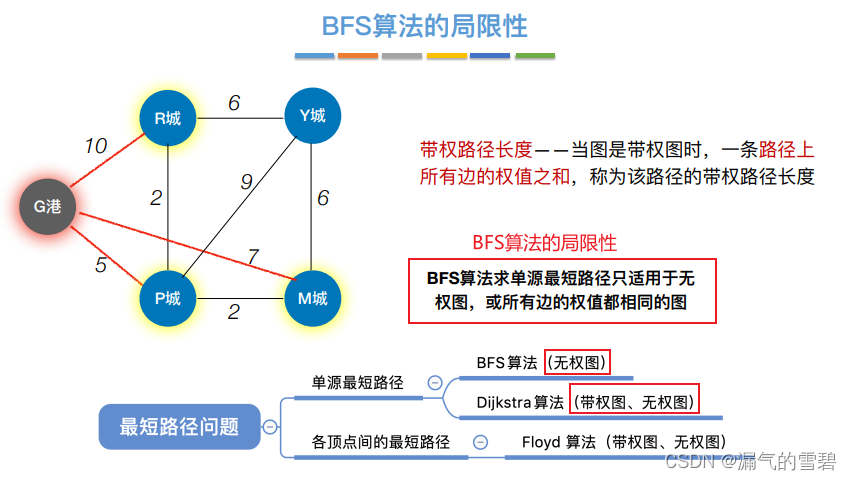

- BFS算法计算最短路径的缺陷：不适用于带权图的计算
1）算法思想
- Dijkstra
- ① 初始化
- ② 第一轮
- ③ 第二轮
- ④ 第三轮
- ⑤ 第四轮
- ⑥ 输出结果
2）性能分析
- Dijkstra算法是基于贪心策略
- 邻接矩阵和邻接表的时间复杂度都是O(|V|^2)
- 下面是伪代码
- n-1轮处理，处理n-1各结点
- Dijkstra算法不适用有负权值的带权图

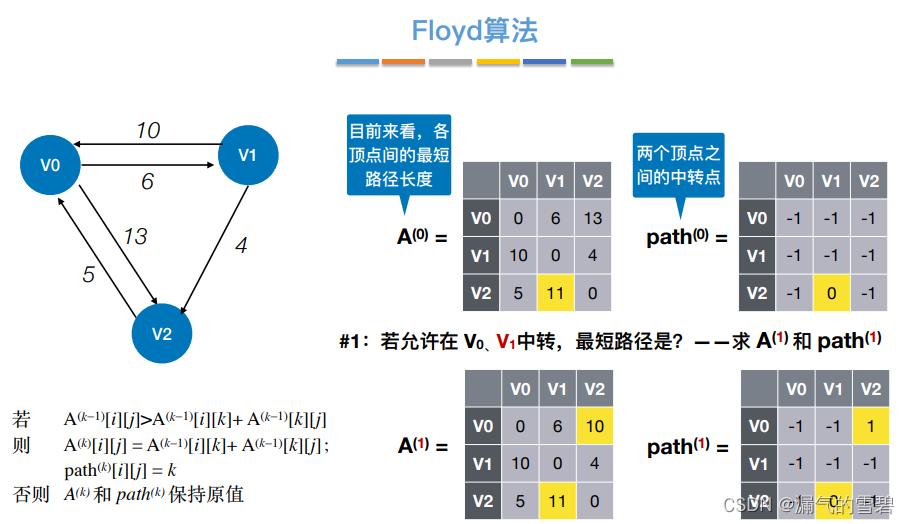

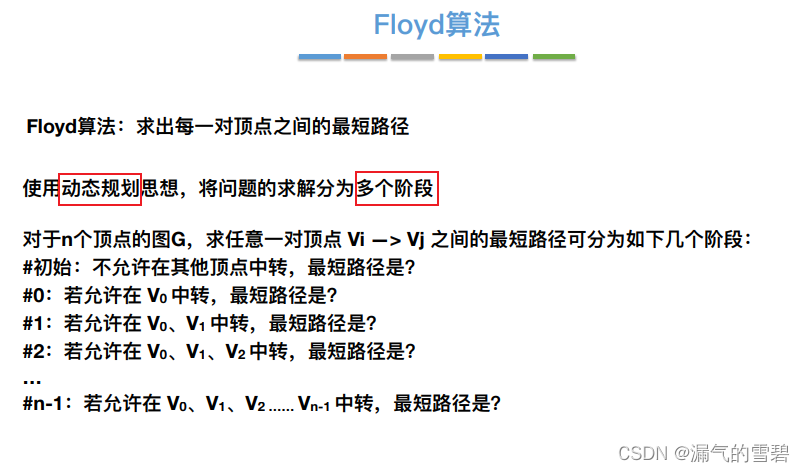

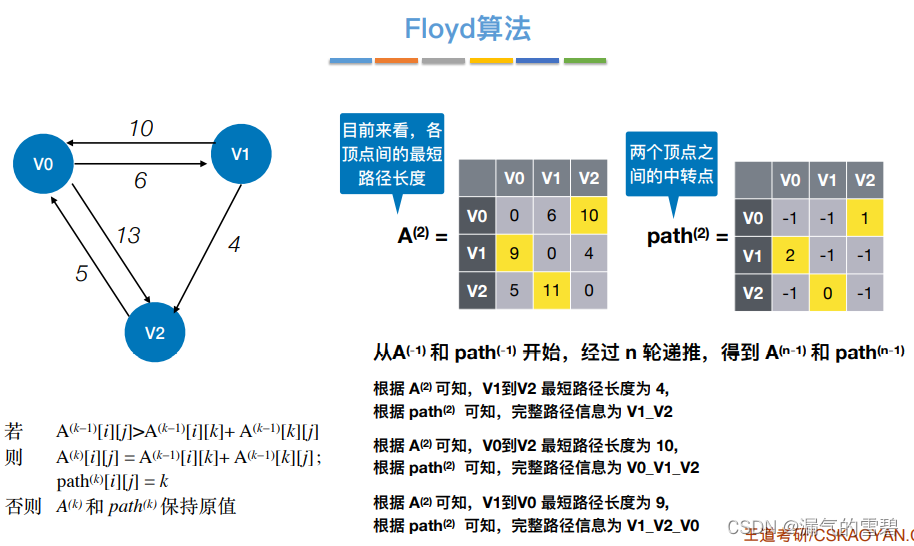

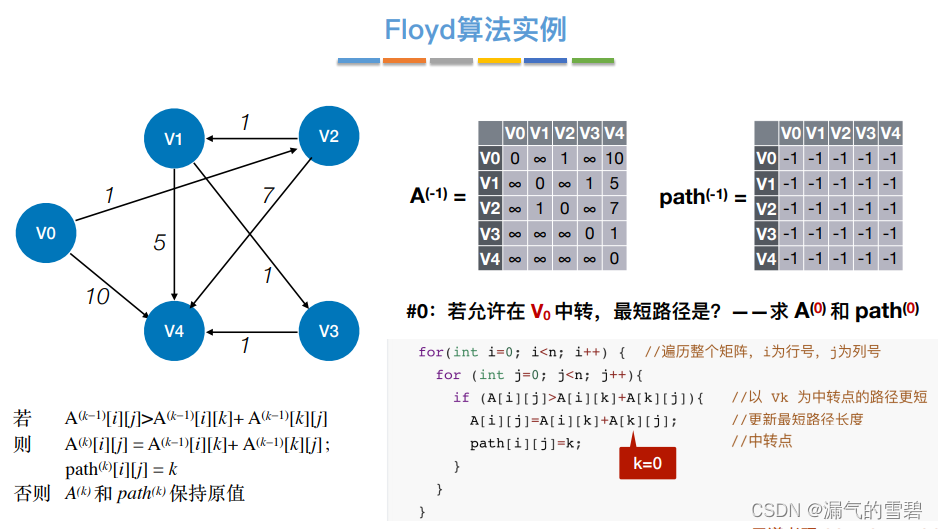

4.Floyd算法

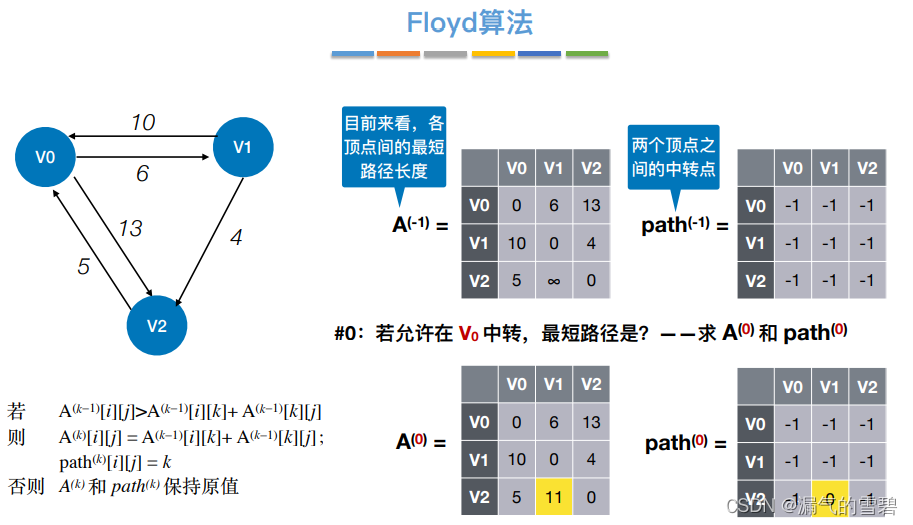

1）算法思想
- 关键思想：每次循环，容许一个新的结点当作中转点；这样各顶点间的最短路径就又更新了
-

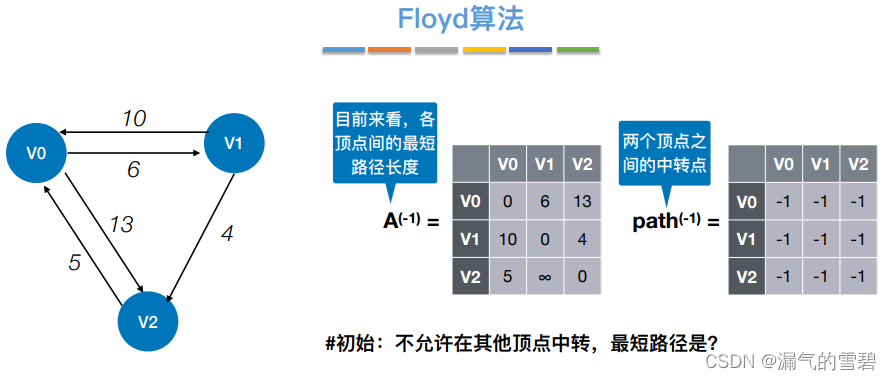

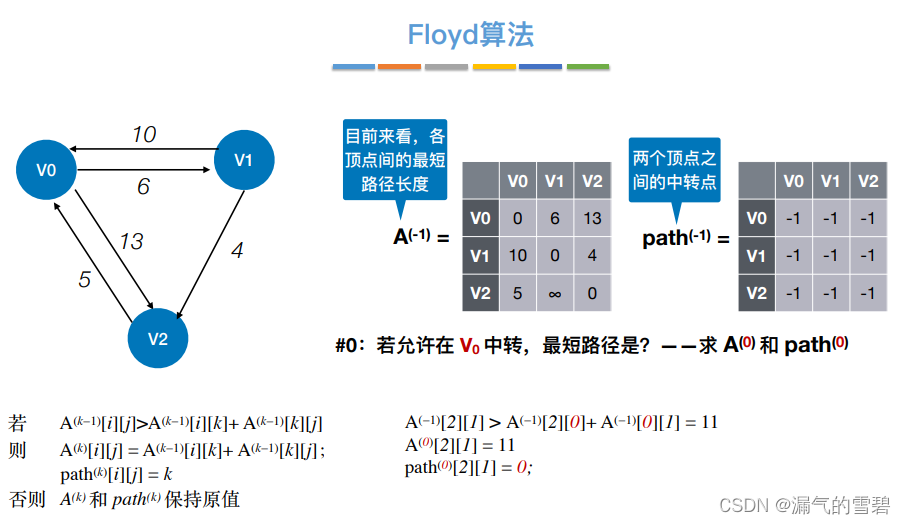

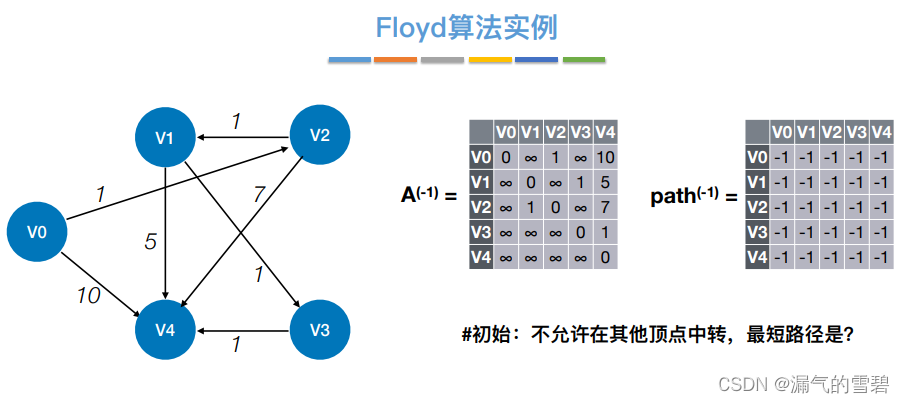

① 初始，中转{}
-

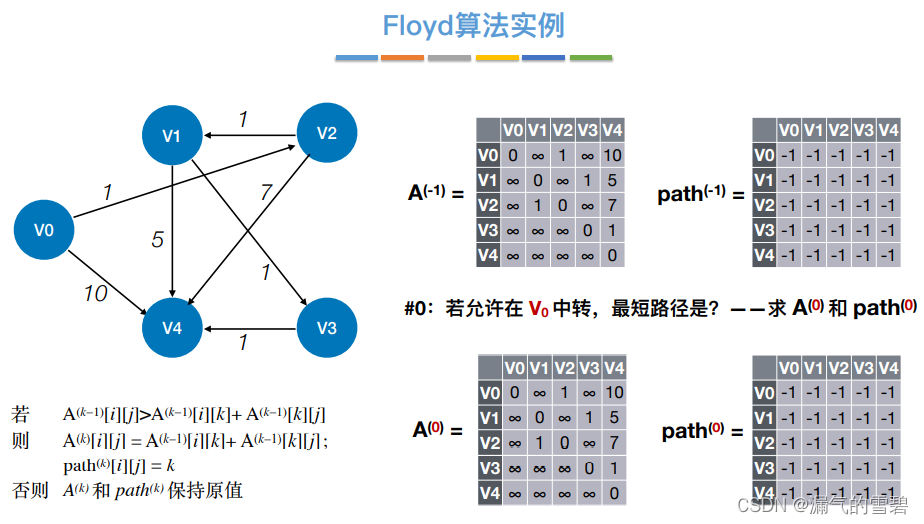

② 中转{v0}
- ③ 中转{v0、v1}

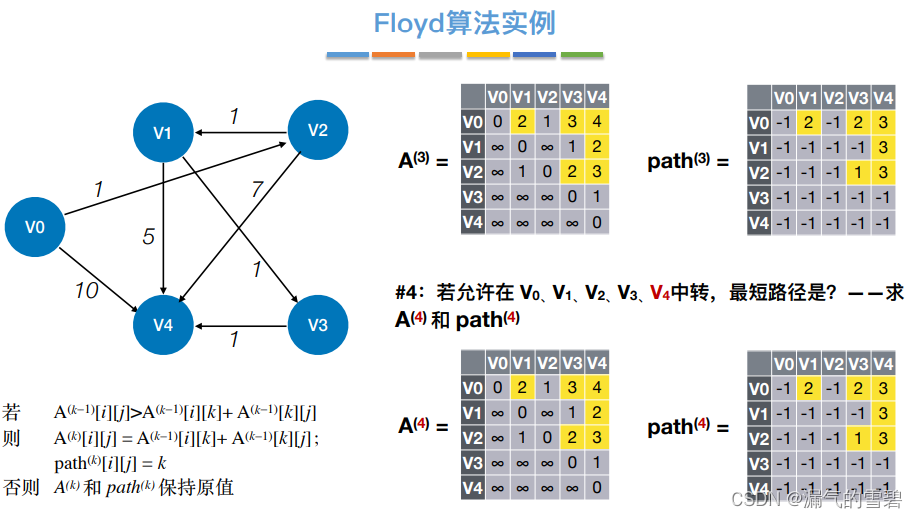

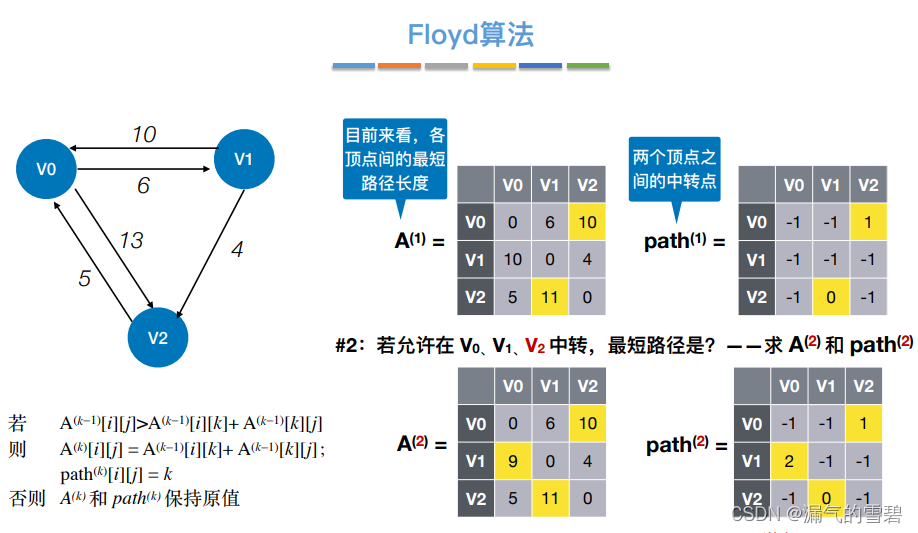

- ④ 中转{v0、v1、v2}

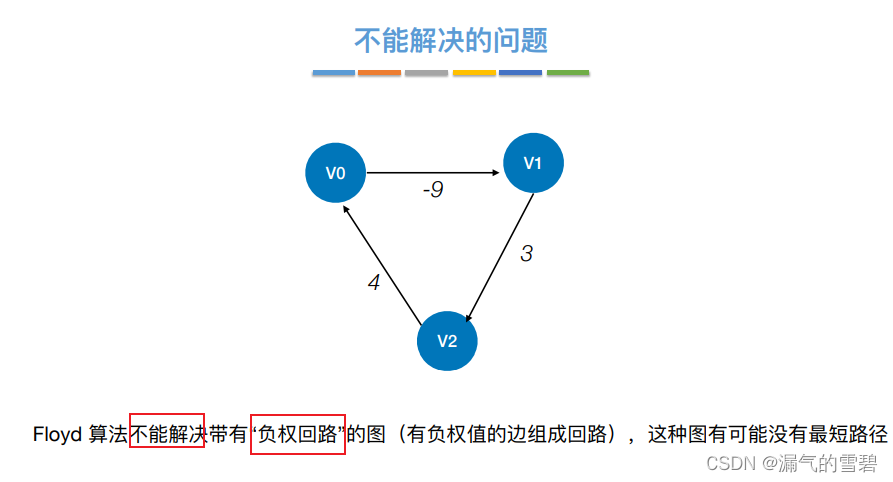

2）性能分析
- 时间复杂度：3层嵌套for循环，O(|V|^3)
- 也可以轮流将每个顶点作为原点，并且在所有边权值均非负时，运行依次Dijkstra算法，O(|V|2)*|V|=O(|V|3)
- 空间复杂度：两个辅助数组

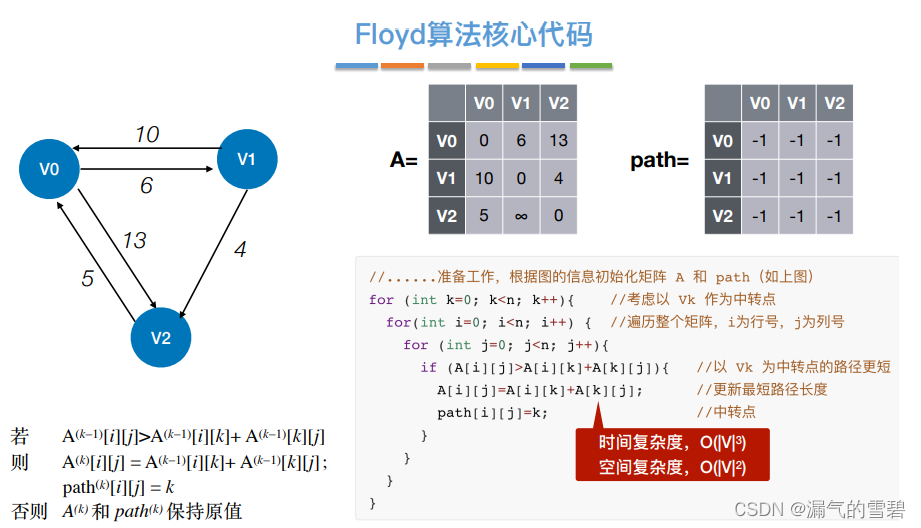

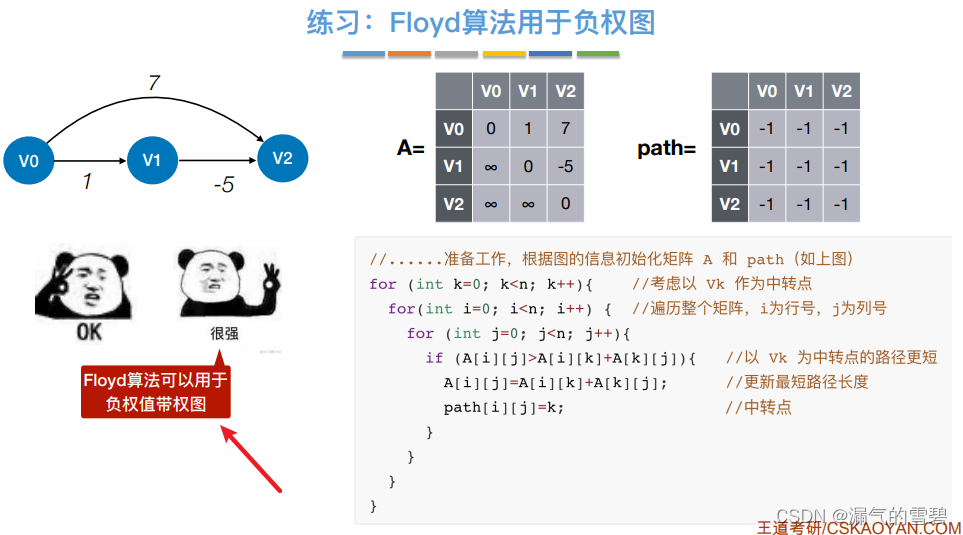

3）代码实现

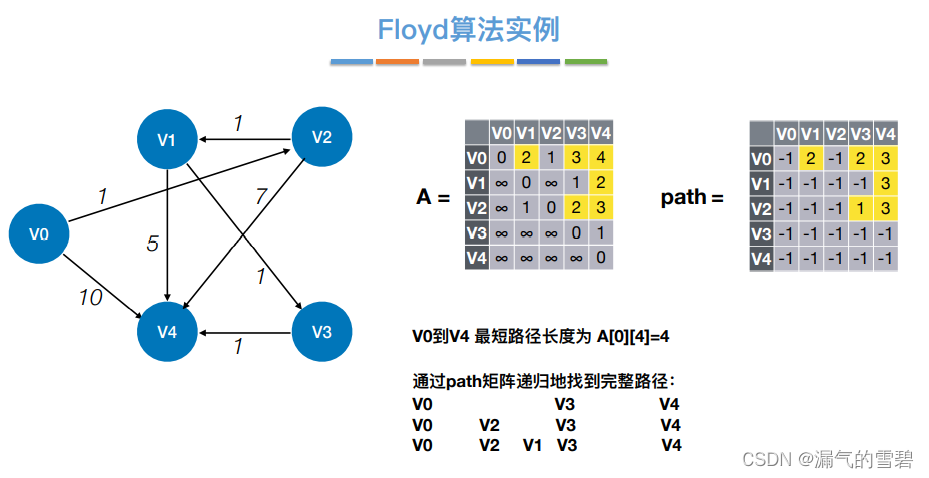

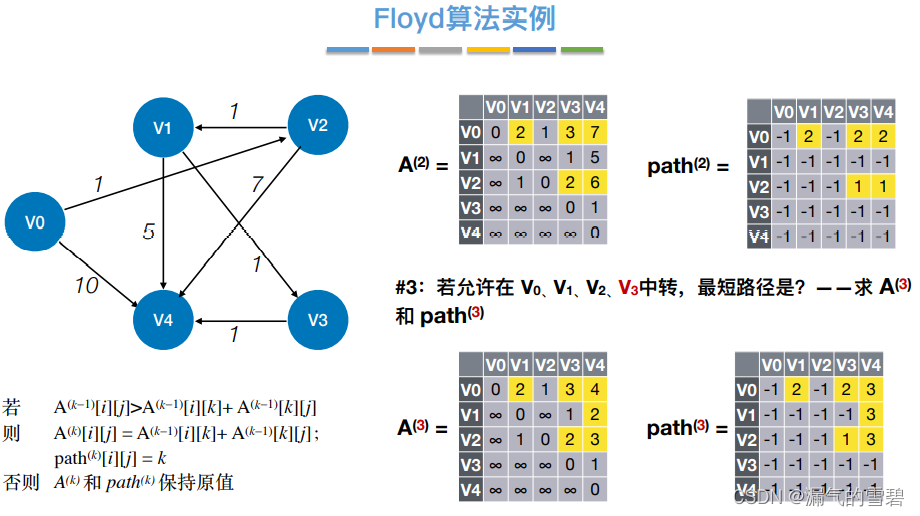

4）举例练习
问题
解
- 考试可能让你手写A数组
5）小结
6.4.3 有向无环图描述表达式

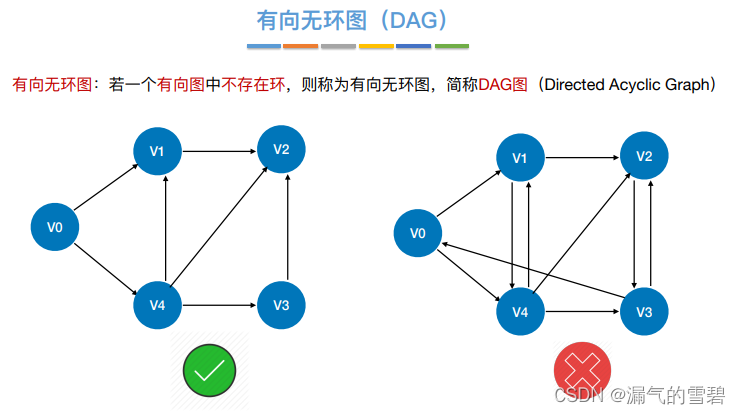

1.有向无环图（DAG）
- 有向无环图（Directed Acyclic Graph）：有向图 + 不存在环

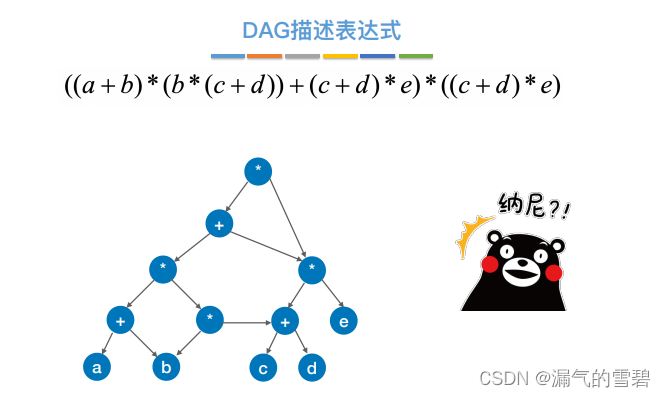

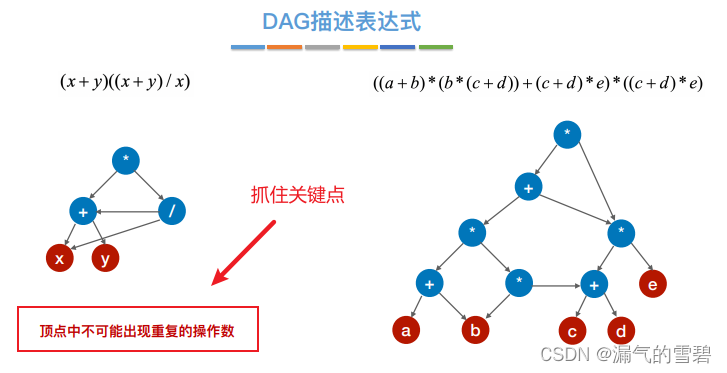

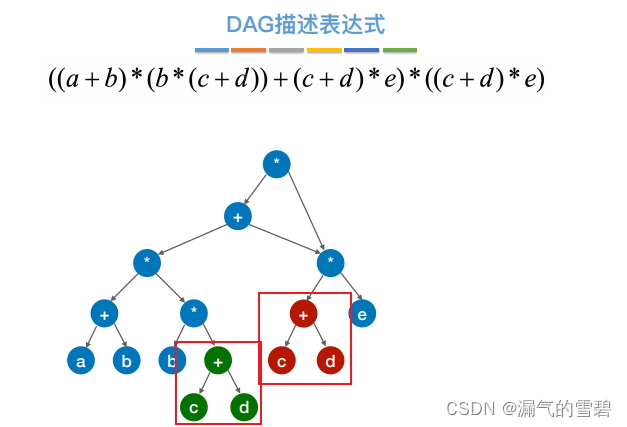

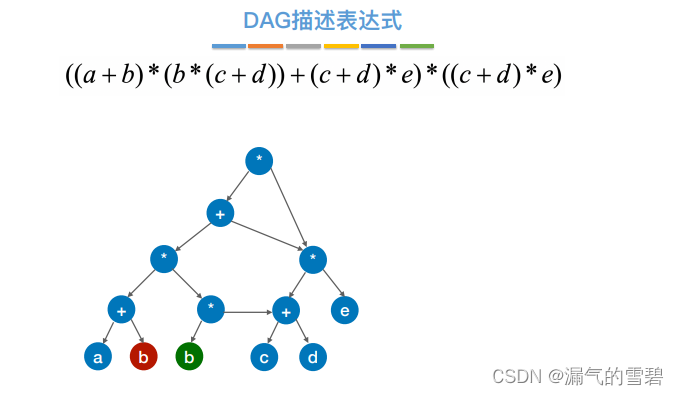

2.DAG描述表达式

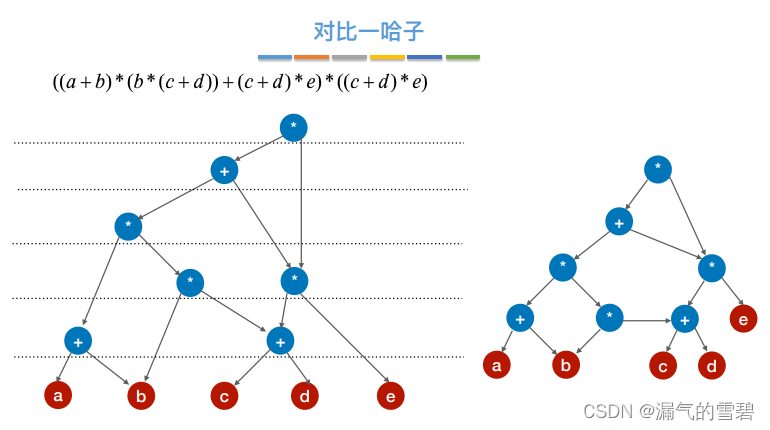

- 出现重复部分，可压缩
- 最终结果

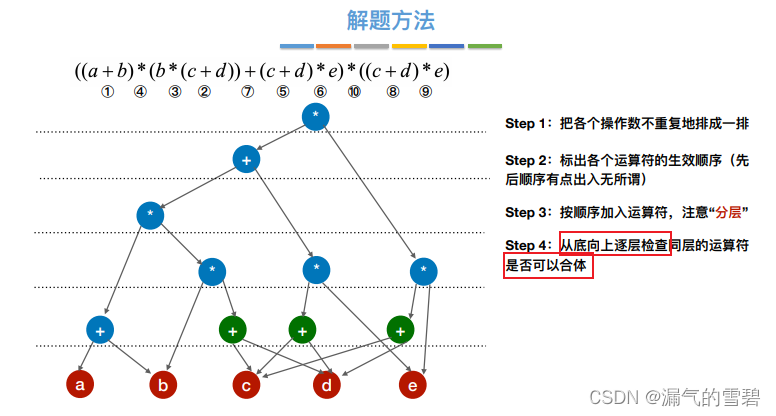

3.构造DAG有向无环图
- 咸鱼算法 —— 用于构造有向无环图

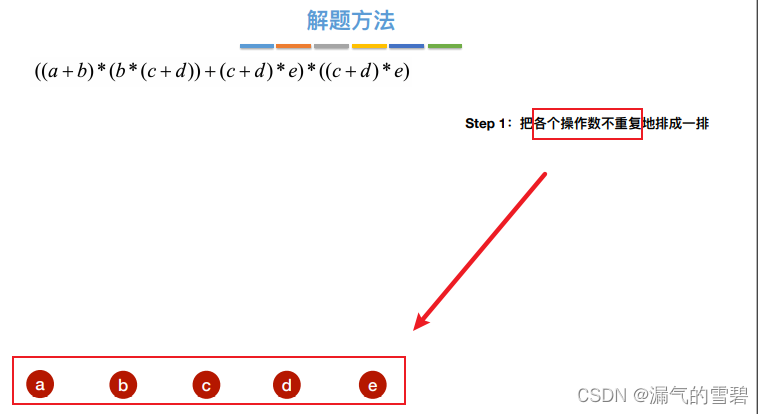

- ① 初始构造

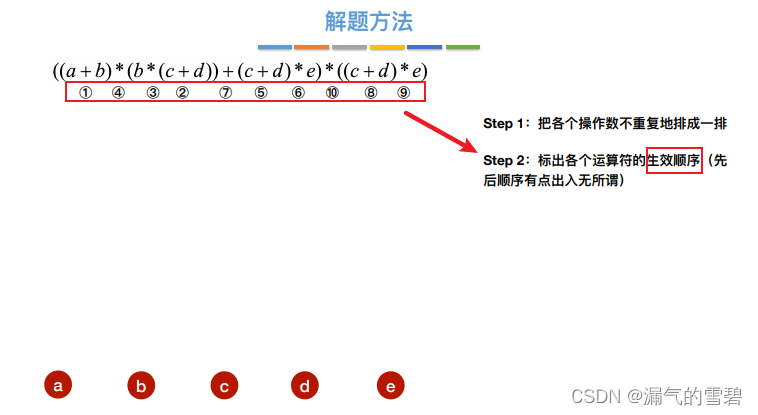

- ② 标明顺序

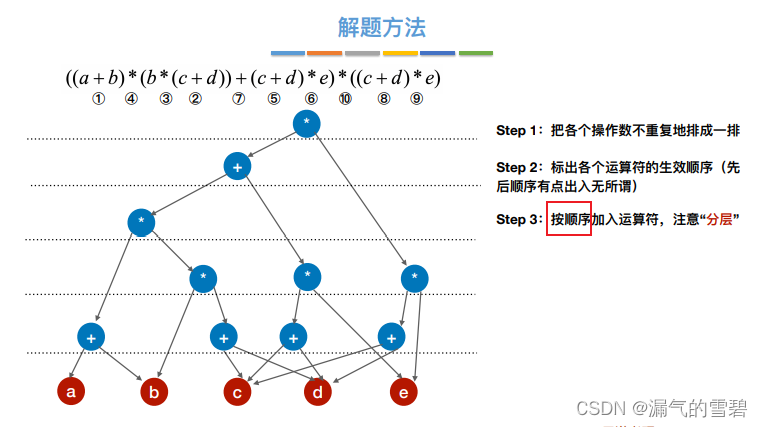

- ③ 顺序加入运算符（分层）
- ④ 检测是否存在重复，合体
- ⑤ 最终结果

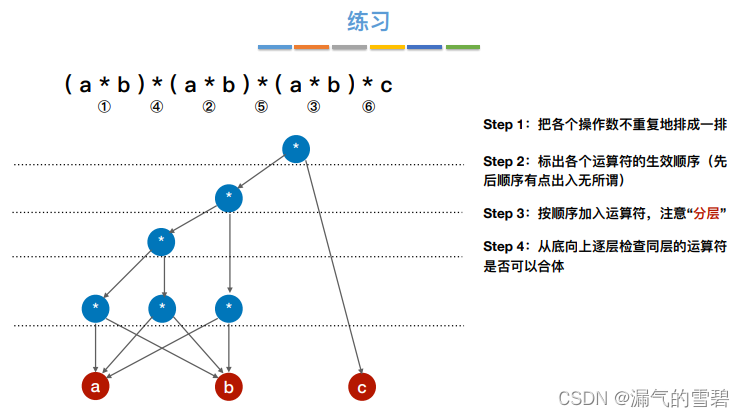

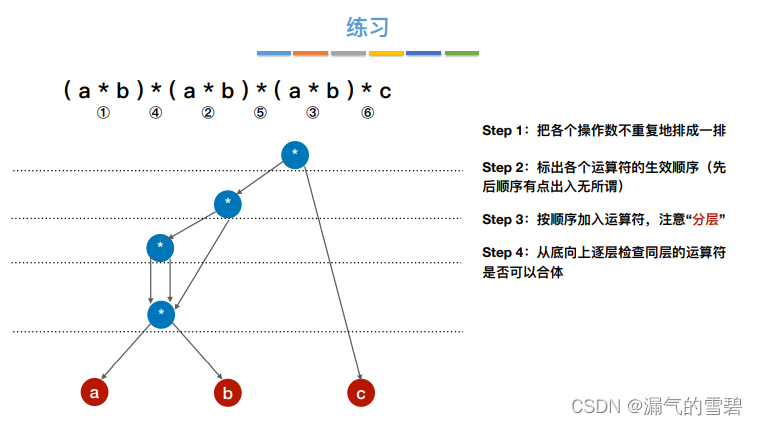

4.练习
- 由于第二步里设置的运算符顺序不唯一，导致最后的结果图也不同
无小结
6.4.4 拓扑排序

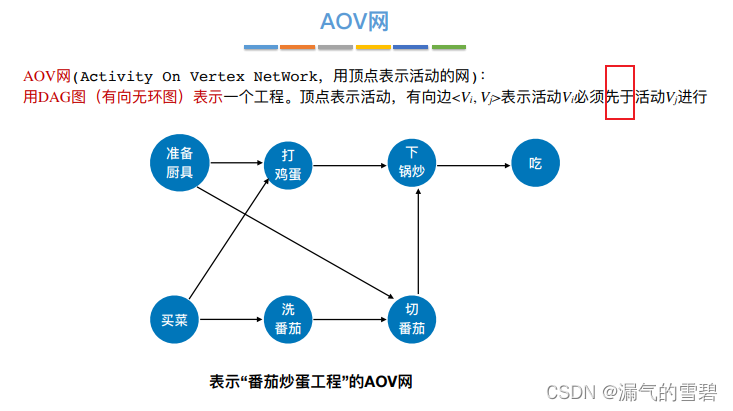

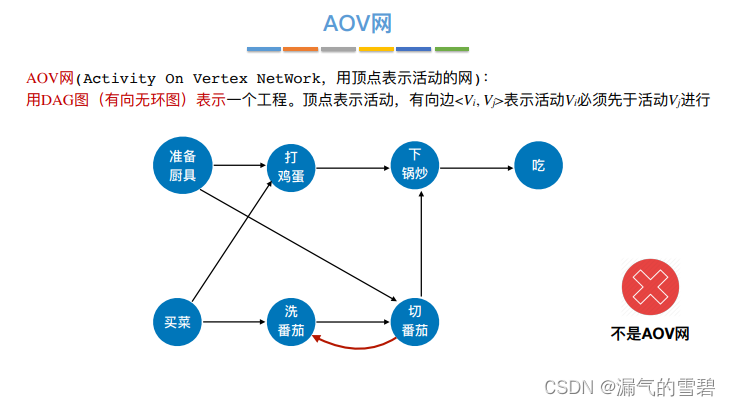

1.AOV网
- AOV：顶点表示活动的网（Activity On Vertex Network）
- DAG表示一个工程（工程就是活动的顺序序列集合）
- 举个反例

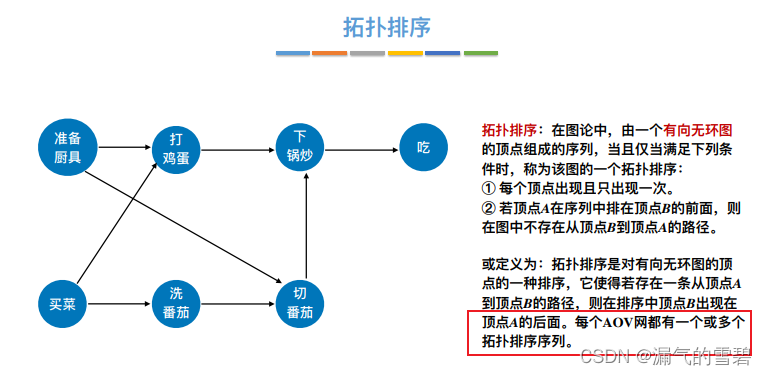

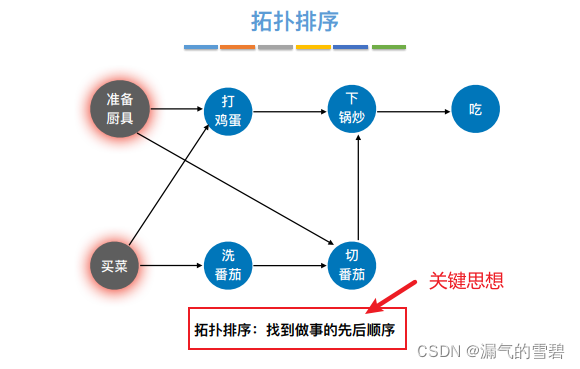

2.拓扑排序
- 针对有向图，具体定义看下图
- 每个AOV网的拓扑排序序列不唯一

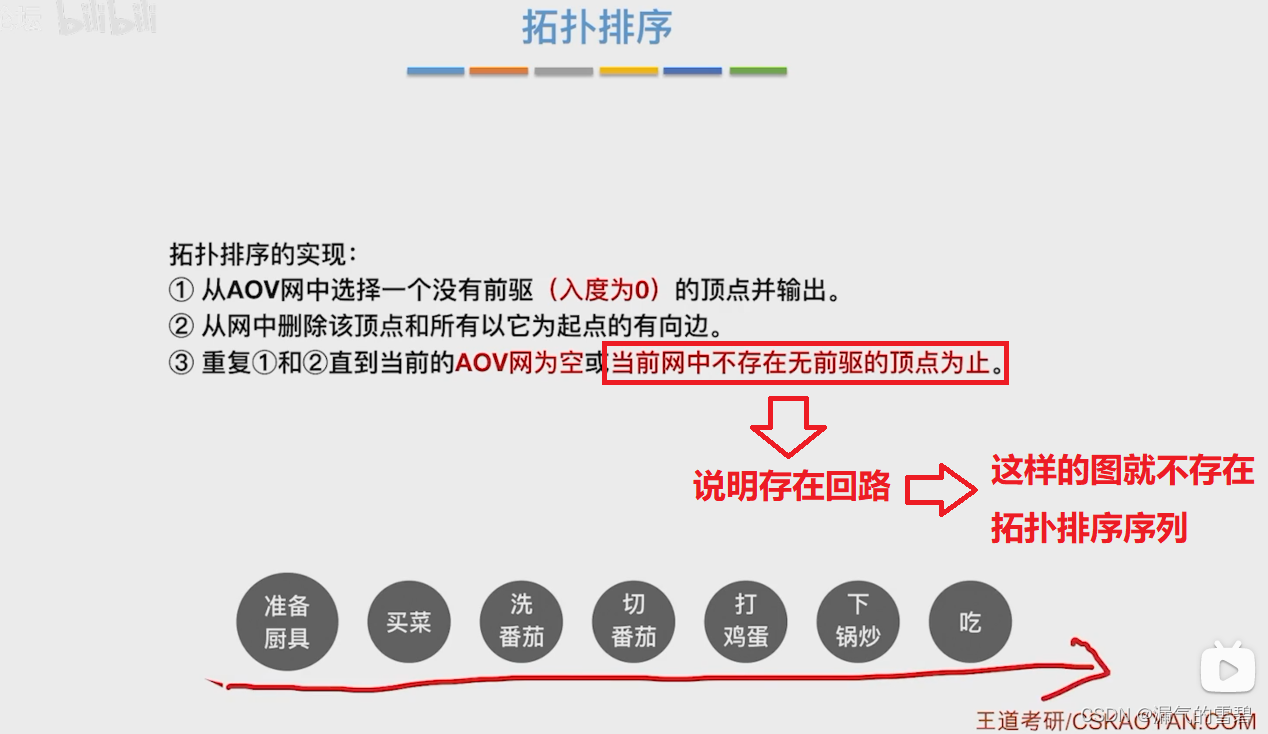

3.求拓扑排序算法思想
步骤总结：
- 1、找点入栈（入度为0的点）
- 2、栈顶出栈，对出栈元素操作
- ① 删除该结点和所有以它为起点的有向边
- ② 修改入度数组、拓扑路线数组
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-NVRP89o7-1642514497431)(第6章 图_img/image-

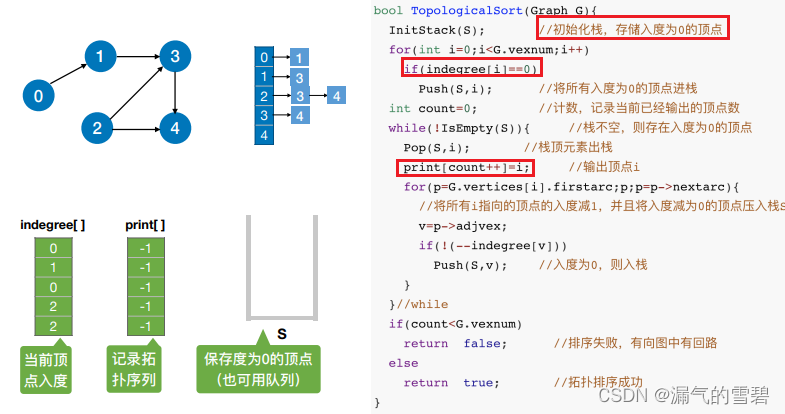

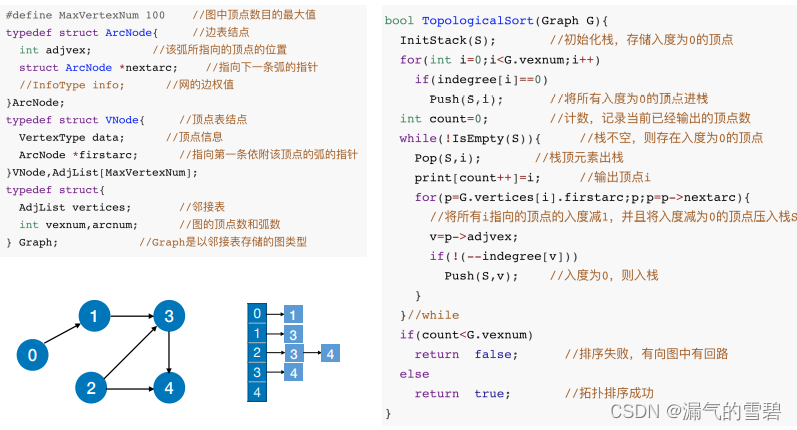

4.代码实现
- 本代码是基于邻接表的实现
- 王道书上代码
#include <bits/stdc++.h>
using namespace std;
// ? 已经成功实现 —— 基于邻接表实现
#define MAX_VERTEX_NUM 100
int verNum, arcNum; // 图的顶点数和边数
int x, y;
int inDegree[MAX_VERTEX_NUM]; // 记录顶点入度
int print[MAX_VERTEX_NUM]; // 记录拓扑序列
typedef struct ArcNode // 边链表结点
{
int adjvex;
// int info; // 边的权值
struct ArcNode *nextArc;
} ArcNode;
typedef struct VNode // 顶点表结点
{
int data;
ArcNode *firstArc;
} VNode, AdjList[MAX_VERTEX_NUM];
typedef struct
{
AdjList vertices; // 邻接表
int verNum, arcNum; // 图的顶点数和弧数
} Graph; // Graph是以邻接表存储的图类型
bool TopologicalSort(Graph g)
{
stack<int> s; // 声明辅助栈，用于存储入度为0的顶点
for (int i = g.verNum; i > 0; i--) // 为了让编号比较小的顶点先出栈 (晚进栈)
{
if (inDegree[i] == 0)
{
s.push(i); // 将初始所有入度为0的顶点入栈
}
}
int count = 0; // 计数，记录当前已经输出的顶点数
while (!s.empty()) // 栈非空，表示还存在入度为0的顶点
{
int flag;
int v;
ArcNode *p;
flag = s.top();
s.pop(); // 栈顶元素出栈
print[count++] = flag; // 记录输出的顶点
// 本段循环的目的：由于输出栈顶元素这个操作，所以需要对与栈顶顶点相连的顶点的入度减一
for (p = g.vertices[flag].firstArc; p != NULL; p = p->nextArc)
{
v = p->adjvex;
if (!(--inDegree[v]))
{
s.push(v); // 入度为0，入栈
}
}
}
if (count < g.verNum)
{
return false; // 拓扑排序失败，存在回路
}
return true; // 拓扑排序成功
}
int main()
{
cin >> verNum >> arcNum;
Graph graph;
graph.verNum = verNum;
graph.arcNum = arcNum;
memset(inDegree, 0, sizeof(inDegree));
memset(print, -1, sizeof(print));
for (int i = 1; i <= verNum; i++)
{
graph.vertices[i].firstArc = NULL;
}
for (int i = 1; i <= arcNum; i++)
{
cin >> x >> y;
inDegree[y]++;
ArcNode *arc = (ArcNode *)malloc(sizeof(ArcNode));
arc->adjvex = y;
arc->nextArc = graph.vertices[x].firstArc;
graph.vertices[x].firstArc = arc;
}
if (TopologicalSort(graph))
{
for (int i = 0; i < verNum; i++)
{
cout << "v" << print[i] << " ";
}
}
return 0;
}

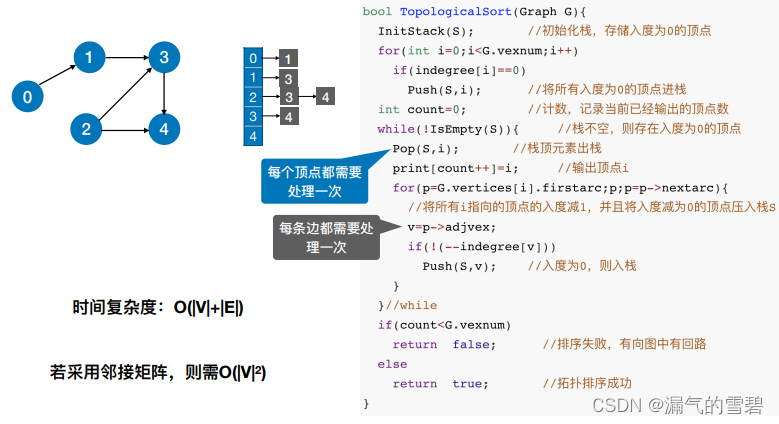

5.性能分析
- 邻接表情况的时间复杂度：每个顶点都被处理一次；每条边都被处理一次 O（|V|+|E|）
- 邻接矩阵：O（|V|^2）

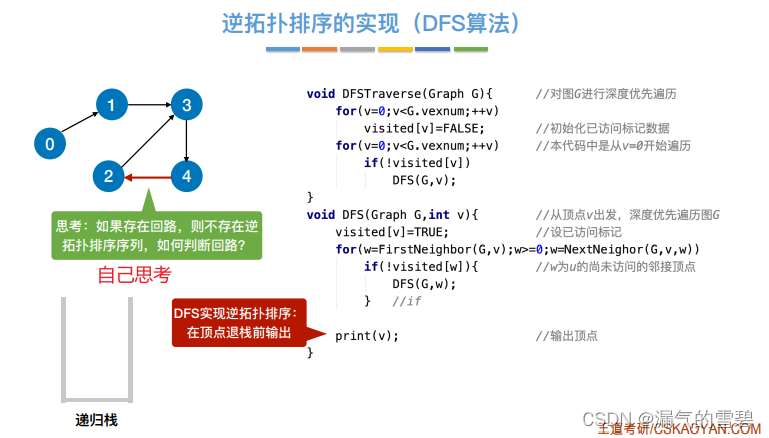

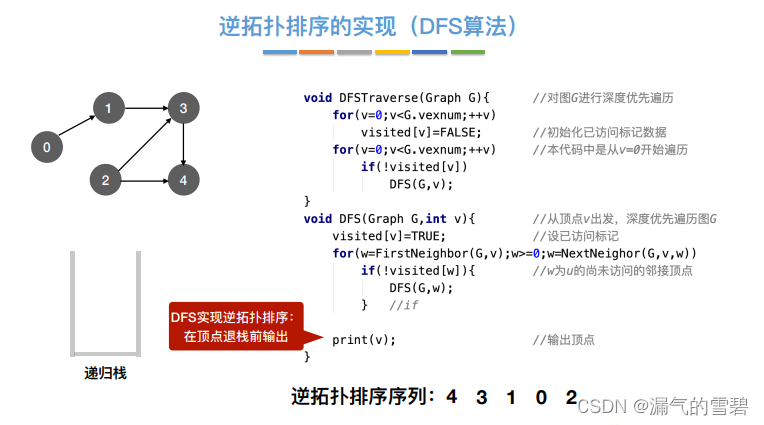

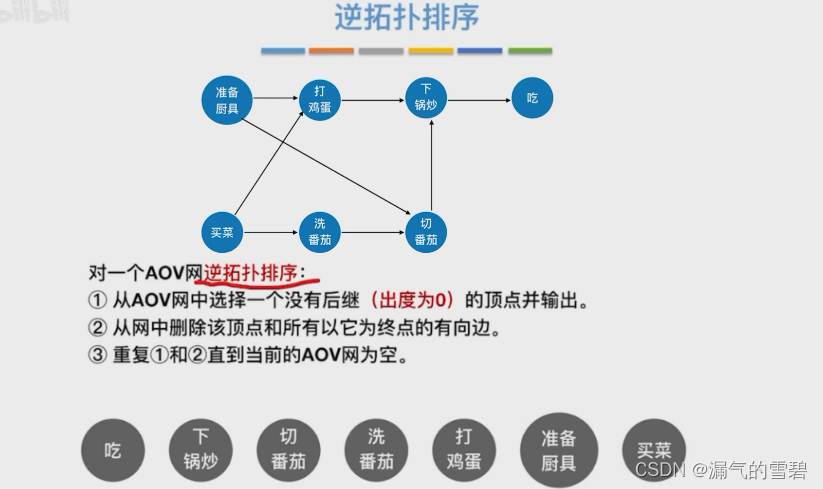

6.逆拓扑序列
- 还可以借助DFS算法去输出逆拓扑排序序列
- 综合题第九题

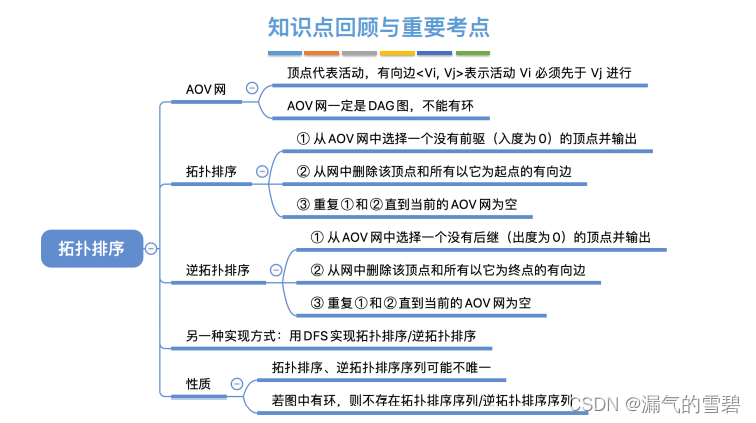

7.小结
6.4.5 关键路径

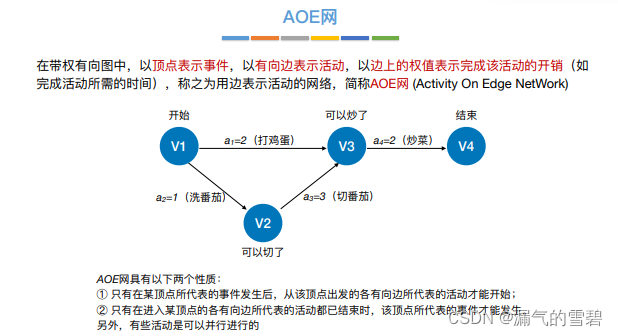

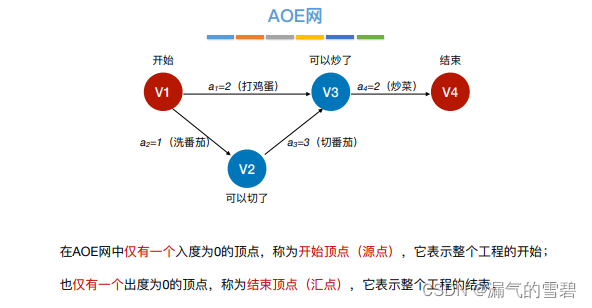

1.AOE网
- Activity On Edge Network，还是有向无环图
- 边代表活动，是一个持续的过程；点代表事件，是瞬间发生的
- AOE网的两个性质
- 在AOE网中只能有一个开始顶点和结束顶点

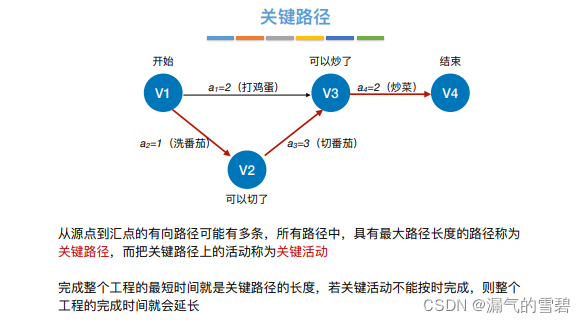

- 关键路径：最大路径长度的路径（完成工程最少需要的时间）

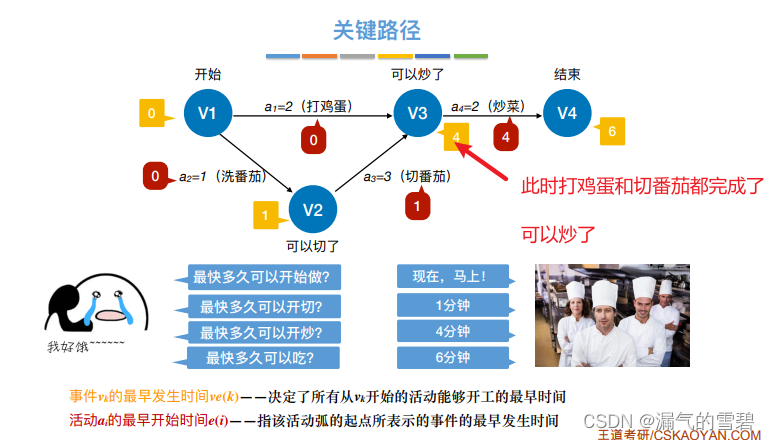

2.事件最早发生时间ve(k)
- 注意！！！是事件，不是活动

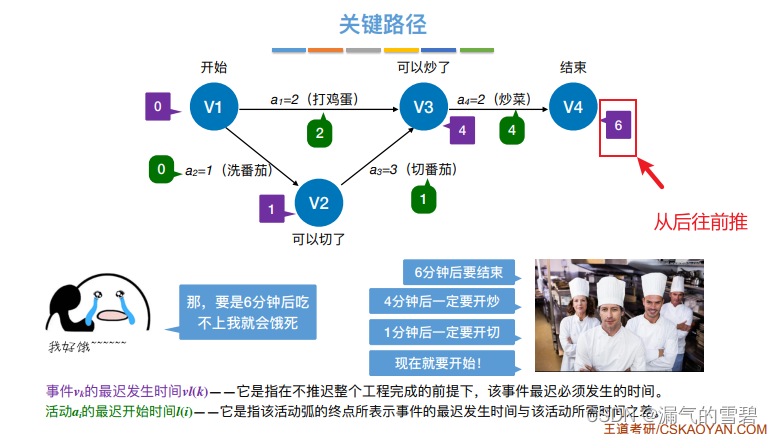

3、事件最迟发生时间vl(k)
4、活动最早开始时间e(i)
5、活动最迟开始时间l(i)
- 如果e(i)和l(i)看不懂定义，看下面例子就懂了

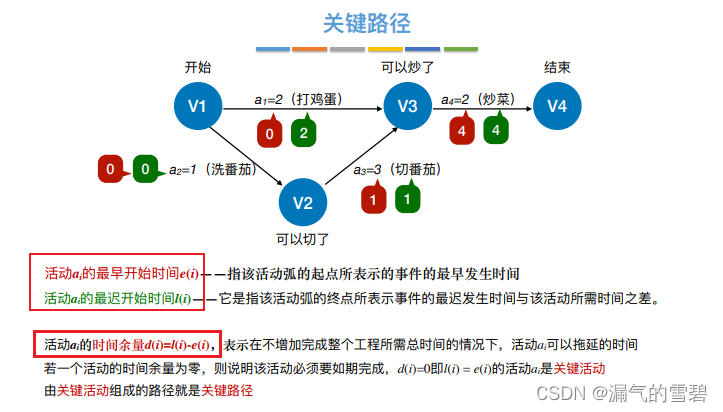

6、差额——时间余量
- 时间余量：活动的最早开始时间 - 最迟开始时间 = 该活动最多能拖多久
- 关键活动 = 时间余量为0，不能拖延的活动。所以可以通过时间余量来判断是否为关键活动

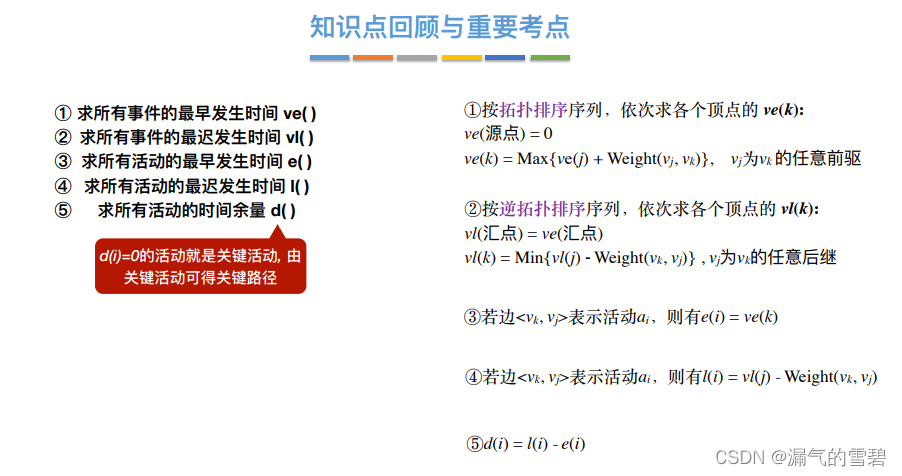

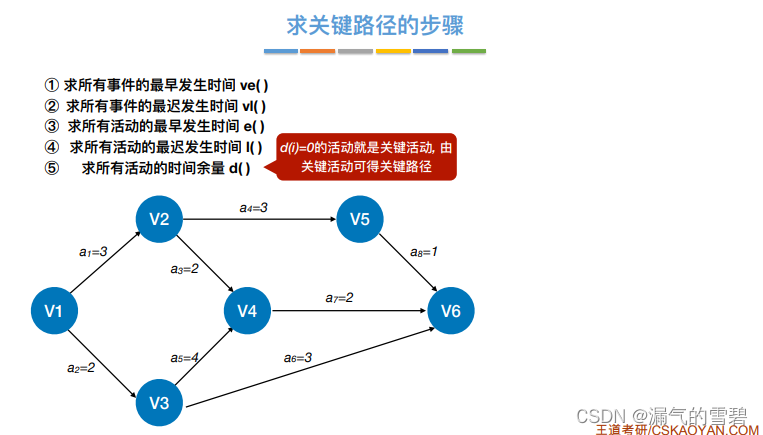

7.求关键路径算法思想

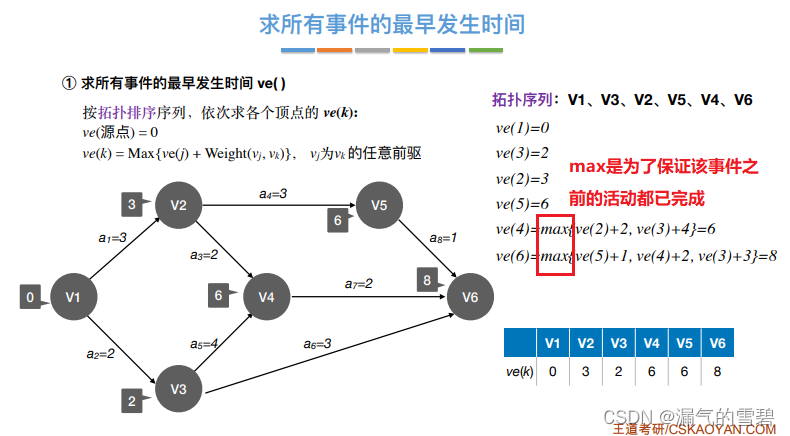

- ① 先得到拓扑序列，在按照拓扑序列顺序求ve()

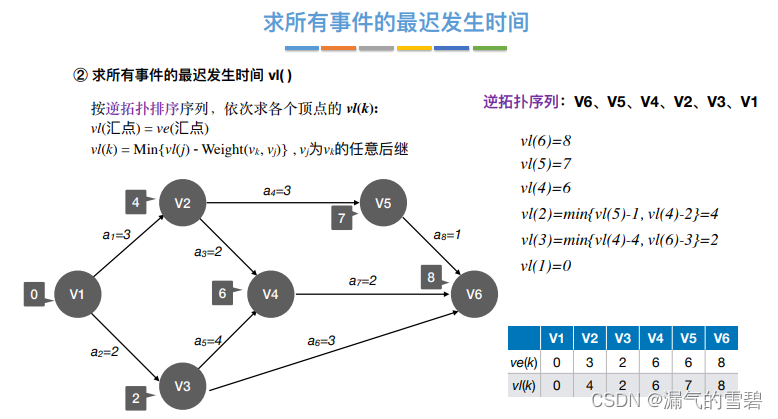

- ② 先得到逆拓扑排序序列
- 每个点看出边，比如v2，就看<v2，v5>和<v2，v4>；v3就看<v3，v4>和<v3，v6>

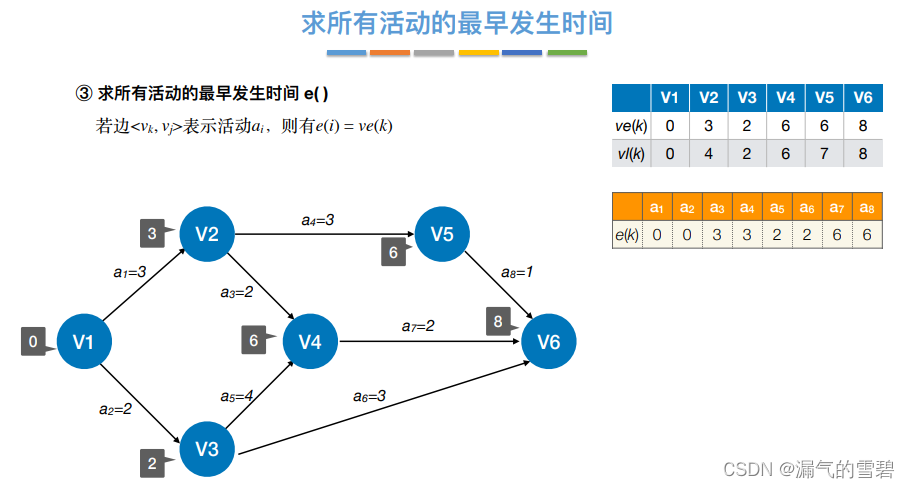

- ③ 活动的最早发生时间取决于弧尾的那个事件的最早开始时间
- 注意！！！活动数不一定等于事件数（点数不一定等于边数）

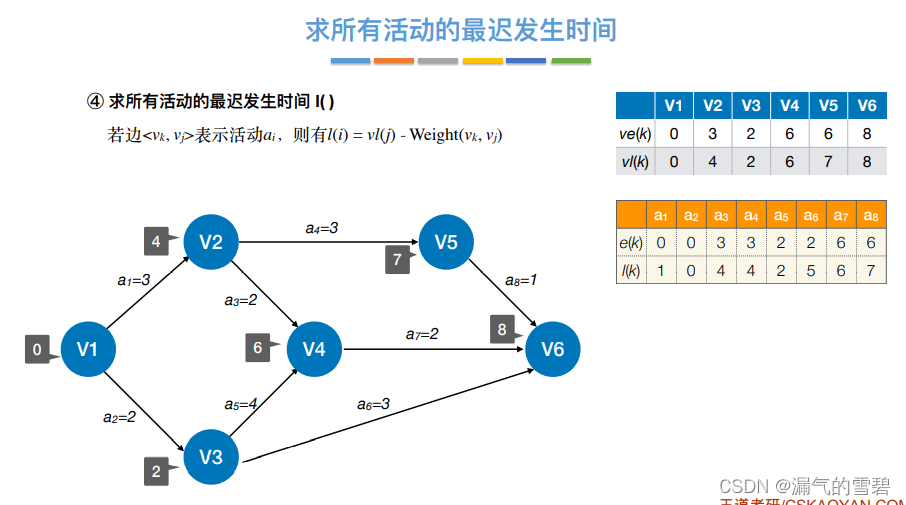

- ④ 活动的最迟发生时间与活动最早发生时间e()原理差不多，看看上面的笔记
- ⑤ 根据活动余量得到关键路径

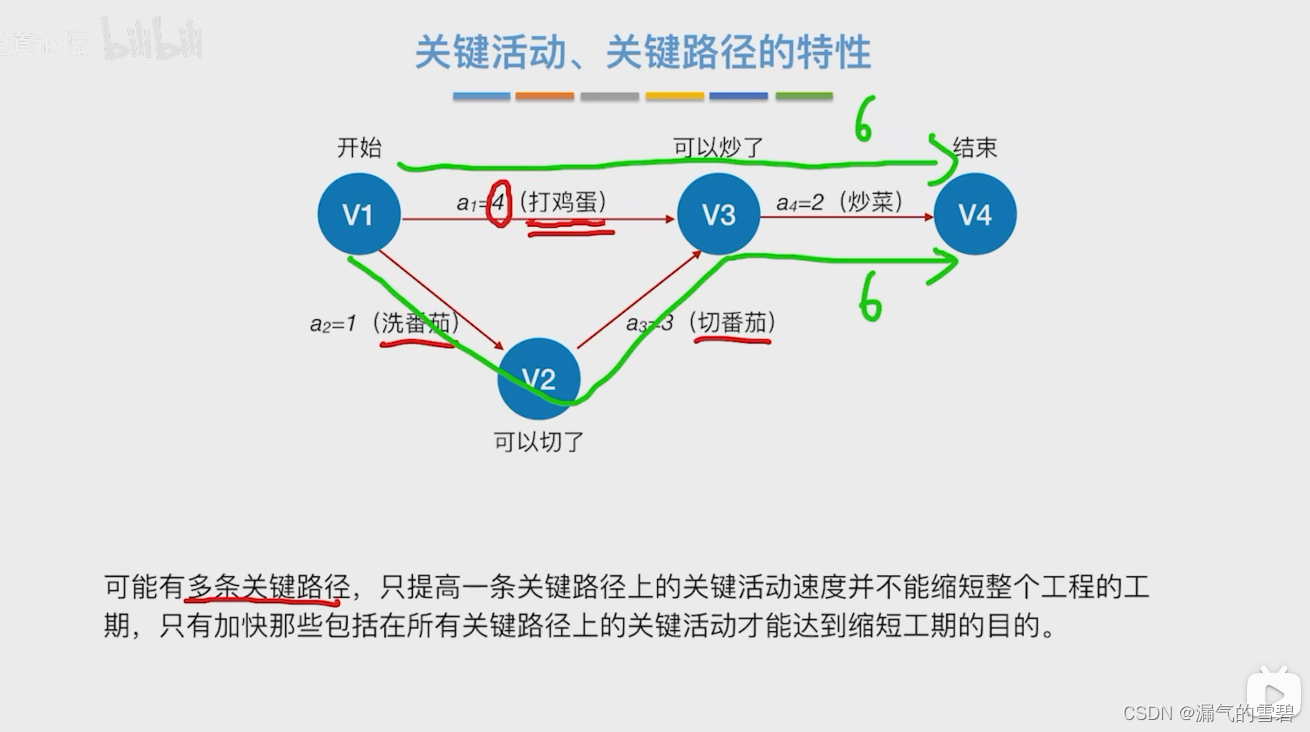

8.关键活动、关键路径的特性
- 下面对关键活动、关键路径的一些特性的分析
- 时刻记住，关键活动就是时间余量为0的活动，也就是不能拖延的活动
- 在AOE网中的关键路径不一定唯一
9.具体代码实现（未全部实现）
#include <bits/stdc++.h>
using namespace std;
#define MAX_VERTEX_NUM 16
#define MAX_ARC_NUM 128
int verNum, arcNum; // 图的顶点数和边数
int x, y, z;
int inDegree[MAX_VERTEX_NUM]; // 记录顶点入度
int print[MAX_VERTEX_NUM]; // 记录拓扑序列
int ve[MAX_VERTEX_NUM]; // 事件的最早发生时间
int vl[MAX_VERTEX_NUM]; // 事件的最迟发生时间
int e[MAX_ARC_NUM]; // 活动的最早发生时间
int l[MAX_ARC_NUM]; // 活动的最迟发生时间
int d[MAX_ARC_NUM]; // 活动的时间余量
typedef struct ArcNode // 边链表结点
{
int adjvex;
int info; // 边的权值
struct ArcNode *nextArc;
} ArcNode;
typedef struct VNode // 顶点表结点
{
int data;
ArcNode *firstArc;
} VNode, AdjList[MAX_VERTEX_NUM];
typedef struct {
AdjList vertices; // 邻接表
int verNum, arcNum; // 图的顶点数和弧数
} Graph; // Graph是以邻接表存储的图类型
// !!! 第一步：先求拓扑序列
bool TopologicalSort(Graph g) {
stack<int> s; // 声明辅助栈，用于存储入度为0的顶点
for (int i = 1; i <= g.verNum; i++)
{
if (inDegree[i] == 0)
{
s.push(i); // 将初始所有入度为0的顶点入栈
}
}
int count = 0; // 计数，记录当前已经输出的顶点数
while (!s.empty()) // 栈非空，表示还存在入度为0的顶点
{
int flag;
int v;
ArcNode *p;
flag = s.top();
s.pop(); // 栈顶元素出栈
print[count++] = flag; // 记录输出的顶点
// 本段循环的目的，因为输出栈顶元素，与栈顶顶点相连的顶点的入度减一
for (p = g.vertices[flag].firstArc; p != NULL; p = p->nextArc) {
v = p->adjvex;
if (!(--inDegree[v]))
{
s.push(v); // 入度为0，入栈
}
}
}
if (count < g.verNum) {
return false; // 拓扑排序失败，存在回路
}
return true; // 拓扑排序成功
}
// !!! 第二步：
void EarlistTimeOfVertex(Graph graph, int veList[])
{
for (int i = 0; i < graph.verNum; i++) // 一共有verNum个事件
{
int flag = print[i];
for (int j = 1; j <= graph.verNum; j++)
{
ArcNode *tempArc = graph.vertices[i].firstArc;
while (tempArc != NULL)
{
if (tempArc->adjvex == flag)
{
ve[flag] = max(ve[flag], ve[j] + tempArc->info);
}
tempArc = tempArc->nextArc;
}
}
}
}
void LatestTimeOfVertex(int vlList[])
{
}
void EarlistTimeOfEdge(int eList[])
{
}
void LatestTimeOfEdge(int lList[])
{
}
void CriticalPath(Graph g)
{
}
int main()
{
cin >> verNum >> arcNum;
Graph graph;
graph.verNum = verNum;
graph.arcNum = arcNum;
memset(inDegree, 0, sizeof(inDegree));
memset(print, -1, sizeof(print));
for (int i = 1; i <= verNum; i++)
{
graph.vertices[i].firstArc = NULL;
}
for (int i = 1; i <= arcNum; i++)
{
cin >> x >> y >> z;
inDegree[y]++;
ArcNode *arc = (ArcNode *)malloc(sizeof(ArcNode));
arc->adjvex = y;
arc->info = z;
arc->nextArc = graph.vertices[x].firstArc;
graph.vertices[x].firstArc = arc;
}
if (TopologicalSort(graph))
{
for (int i = 0; i < verNum; i++)
{
cout << "v" << print[i] << " ";
}
}
if (TopologicalSort(graph))
{
EarlistTimeOfVertex(graph, ve);
for (int i = 1; i <= verNum; i++)
{
cout << ve[i] << " ， ";
}
}
return 0;
}
10.小结
不实际操作代码，只是粗略过一下知识点，只需 75 分钟左右过一遍
有“AI”的1024 = 2048，欢迎大家加入2048 AI社区
更多推荐
48
0- 0
已为社区贡献12条内容
所有评论(0)
