讲述PlantUML使用、复习UML中的类图、idea中Diagramsj介绍

目录

一.PlantUml安装和使用

二.UML图

三.IDEA中Diagramsj

---

一.PlantUml安装和使用

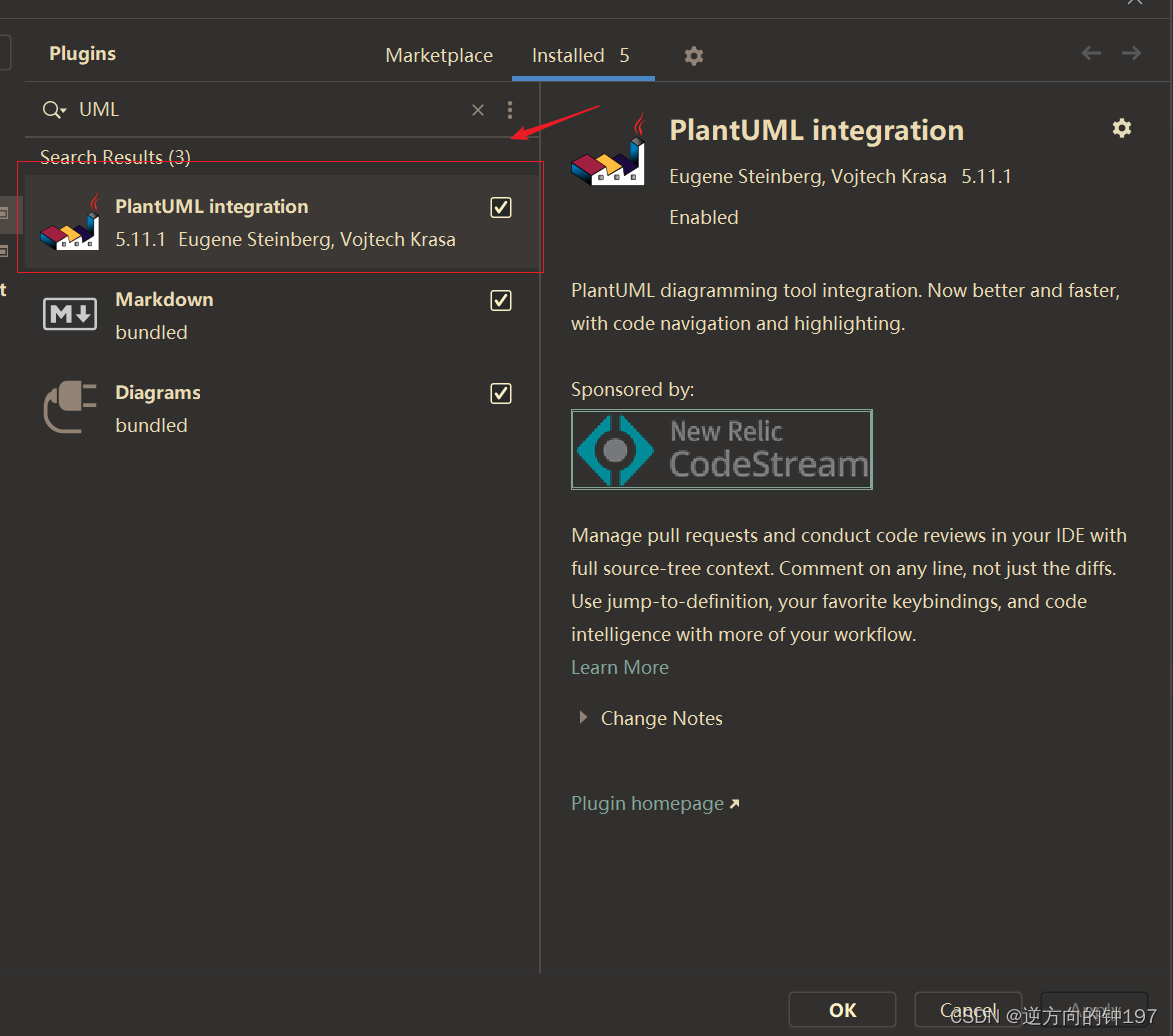

1.首先需要在Idea中安装插件

File | Settings | Plugins

安装PlantUML插件，这里已经安装活了。安装完之会重新启动idea

 优先显示最后点开的uml图2.安装 Graphviz软件

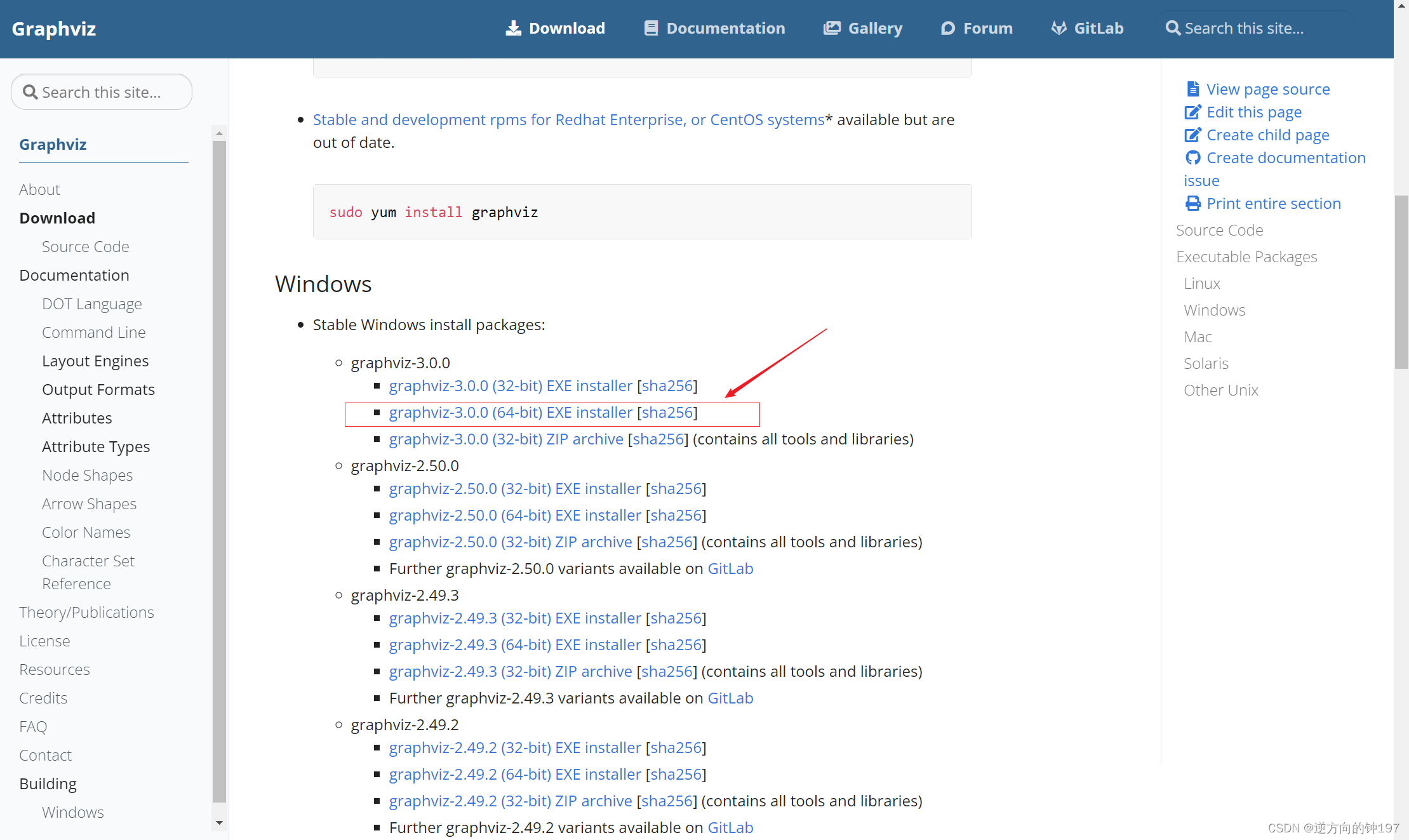

改插件依赖 Graphviz软件制图软件，需要从官网下载Download | Graphviz

傻瓜式安装，需要配置变量

 然后再path配置D:\software\Graphviz\bin

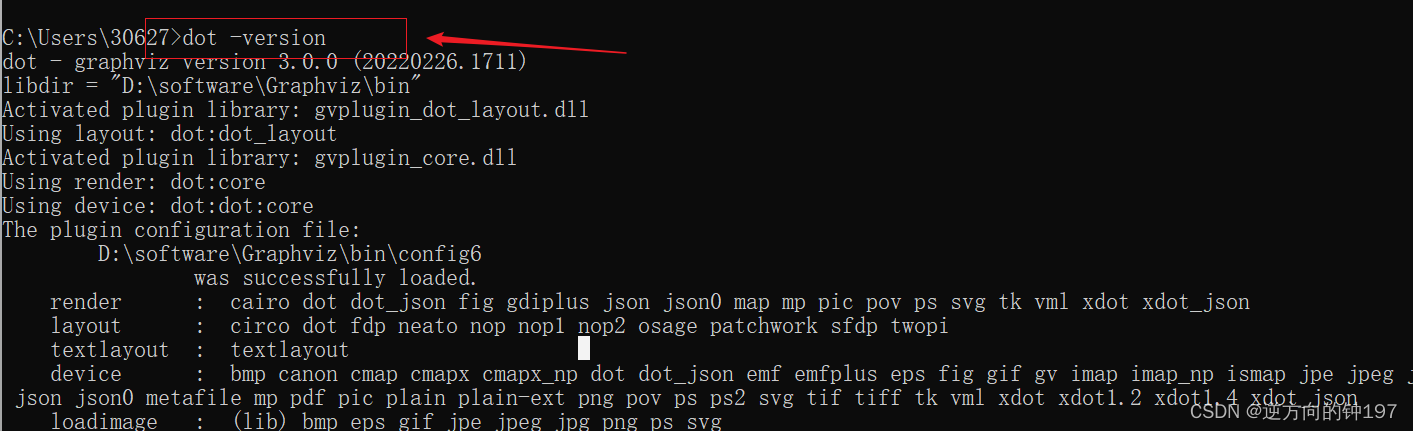

输入：dot -version 安装成功

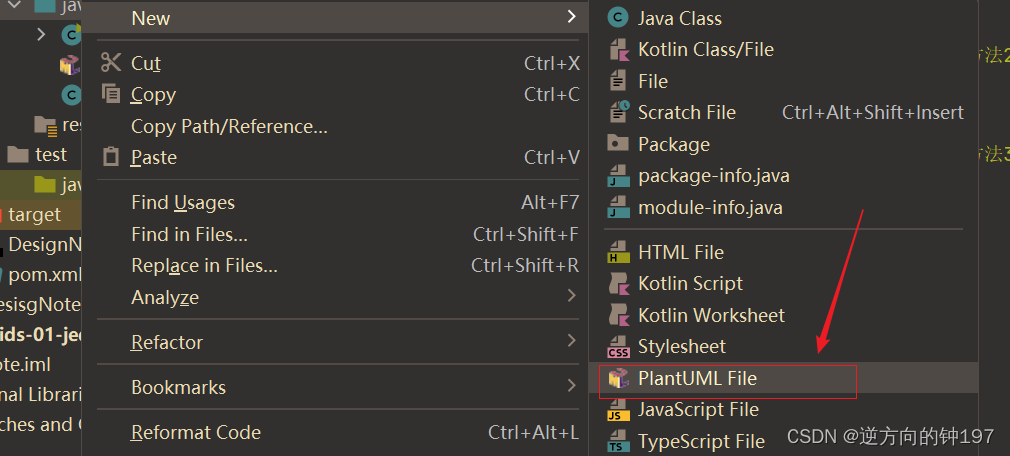

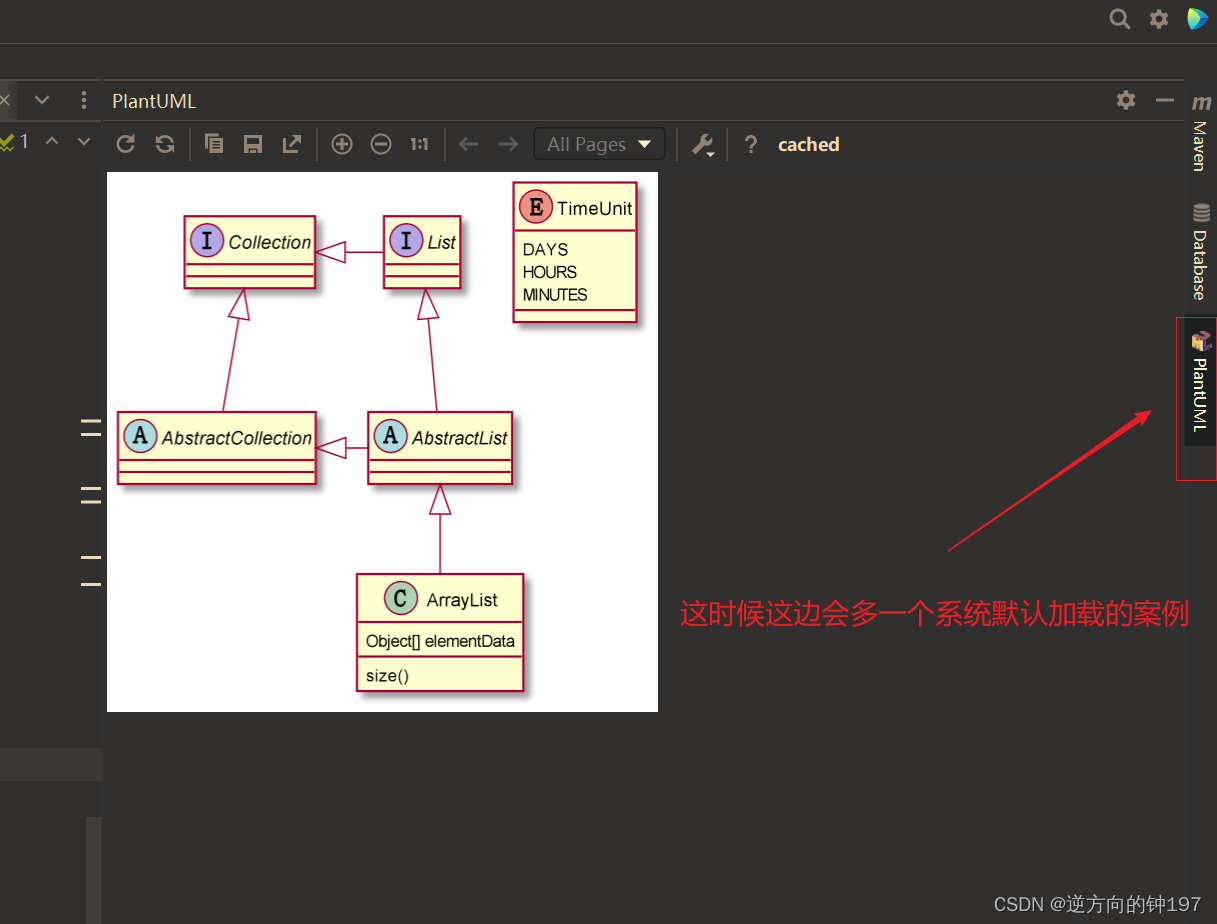

再次打开idea,可以通过代码写uml图

 3.PlatUml基本使用（下面类图中会举例子）

官网：类图的语法和功能 (plantuml.com)​​​​​​

官网里面写的非常的详细，这里举一个例子

一个接口里面有5个方法一个私有，2，3公有，4，5使用接口分离原则实现uml图，类C通过接口1,2依赖于A，类D通过接口1,3依赖于B ps:格式也可以像征程写代码一样，比如实现也可以使用implement,

 结果实现

二.UML图

1.uml图

1)用例图

2)静态结构图：类图、对象图、包图、组件图、部署图

3)动态行为图：交互图（时序图与协作图）、状态图、活动图

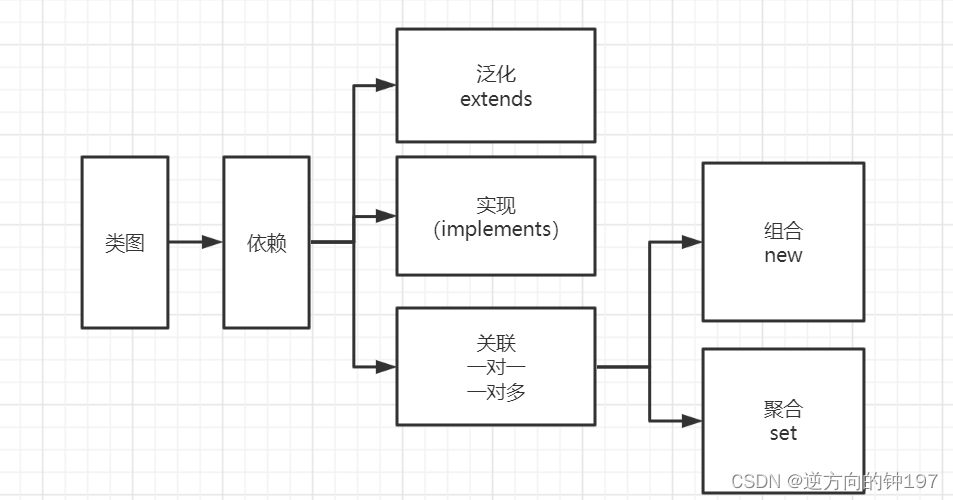

类图之间的关系：依赖。泛化(继承),实现，关联，聚合，组合

2.类图（6种）

依赖关系：类中用到对方，类的成员属性、方法的返回类型、方法的接受参数类型，方法中使用到的

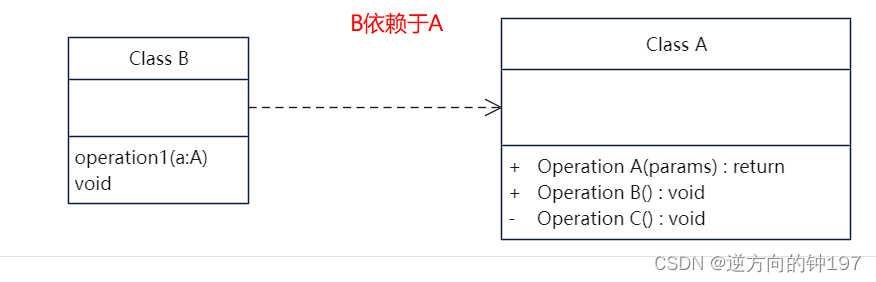

 依赖:只要在类中用到了对对方，那他们之间就存在依赖关系。B方法里面使用类A

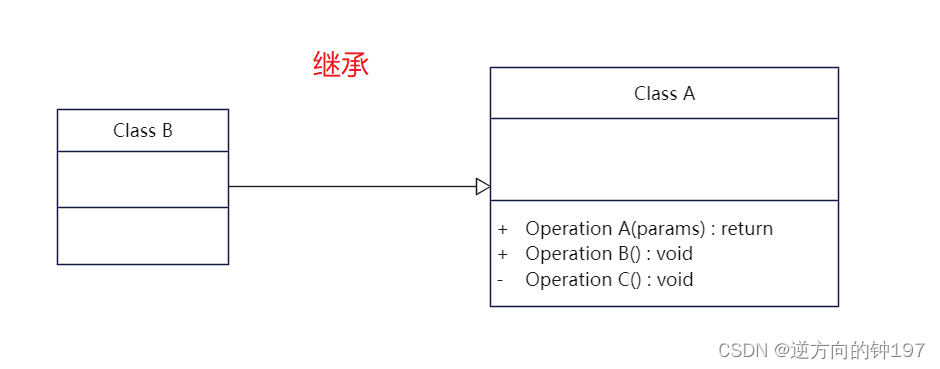

泛化关系：类的继承（extends），接口的实现(implements)

继承(泛化)：extend

关联关系：实际上是类与类之间的关系，是依赖关系的特例，具有导航性，即双向关联或单向关联

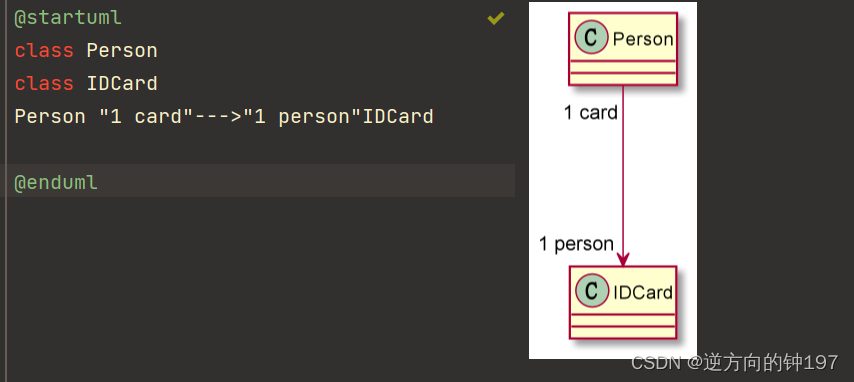

举例身份证和人

双向关联：person类中有IDcard,IDcard类有Person类

pantuml:-->表示关联，箭头前后双引号""添加可表示关联的关系

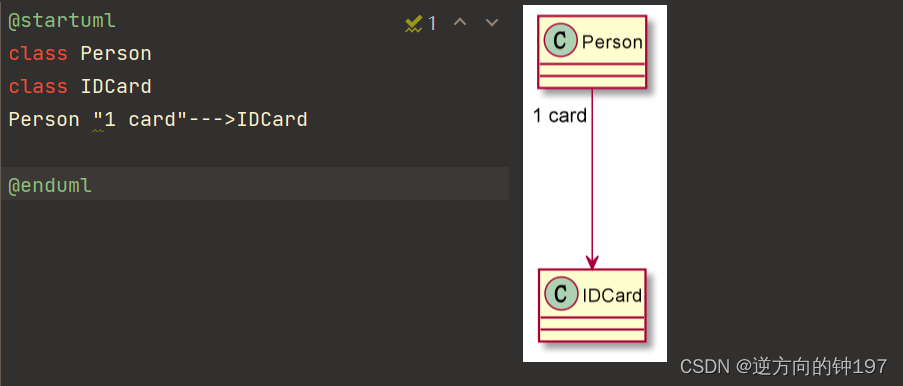

单向关联:只有人里面有一个身份证

聚合关系：整体和部分，关联关系的特里，具有导航性(谁聚合谁)和多重性set方法实现

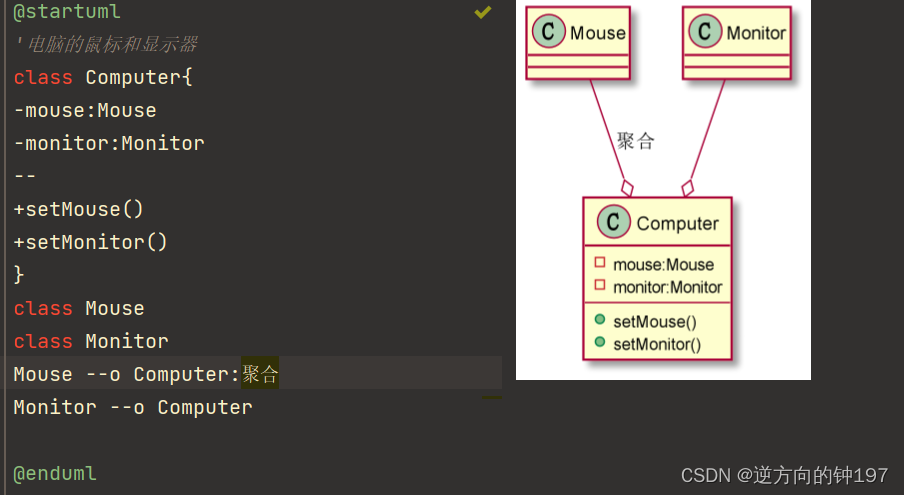

电脑又鼠标和显示器组成

pantuml:-表示prative +表示public #表示protecred 且在类后面添加“ ：”可以标兵 箭头的关系

--o 表示聚合，所有的箭头都可以换方向

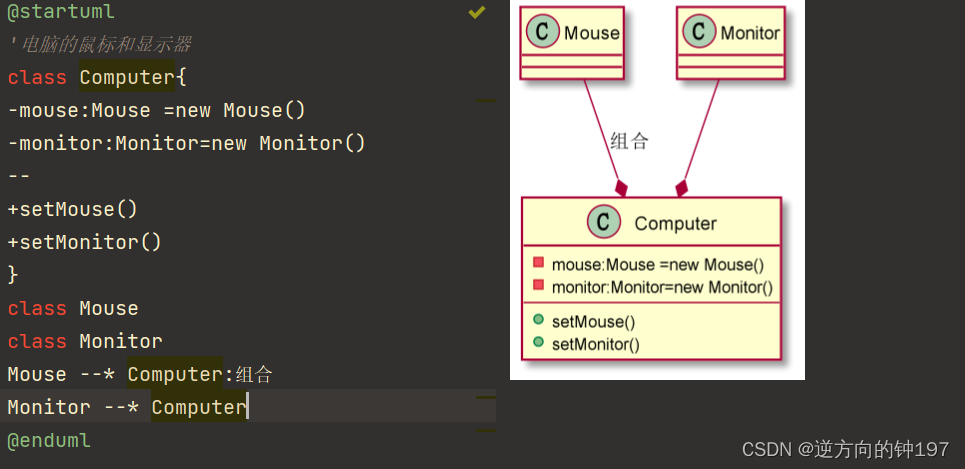

组合关系：整体与部分的关系，整体和部分不能分开           | 在组合中new了一个对象，就由谁组合

级联删除：如果父类中的记录被删除，则子表中对应的记录自动被删除。(官方概念)

通俗的讲即为，如果定义一个类中有一个类比如computer中的mouse,如果mouse被删除computer也会被删除，这就叫组合(同生共死)

pantuml:--*表示组合

可以分开是聚合，不可以分开是组合

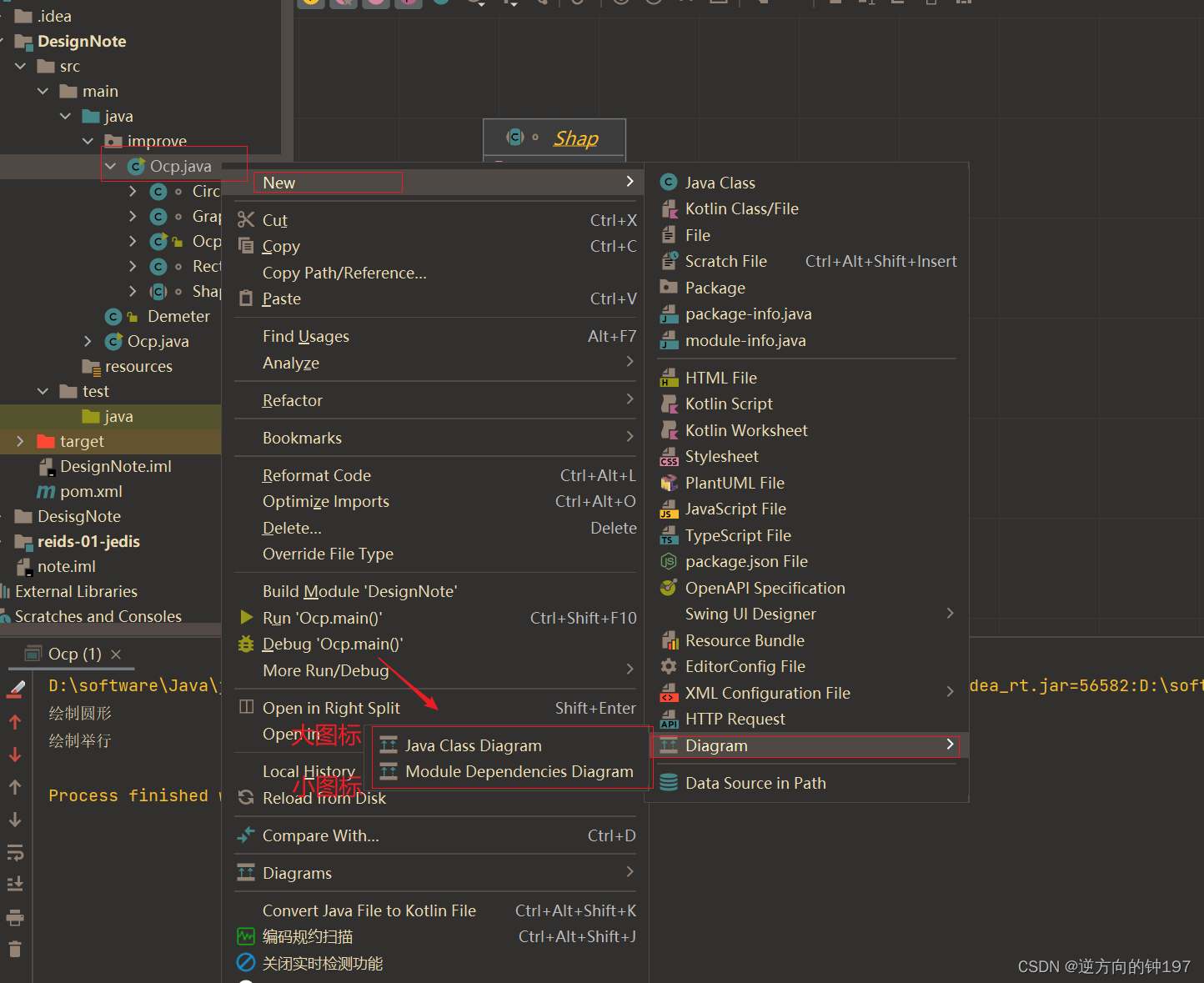

三.IDEA中Diagramsj

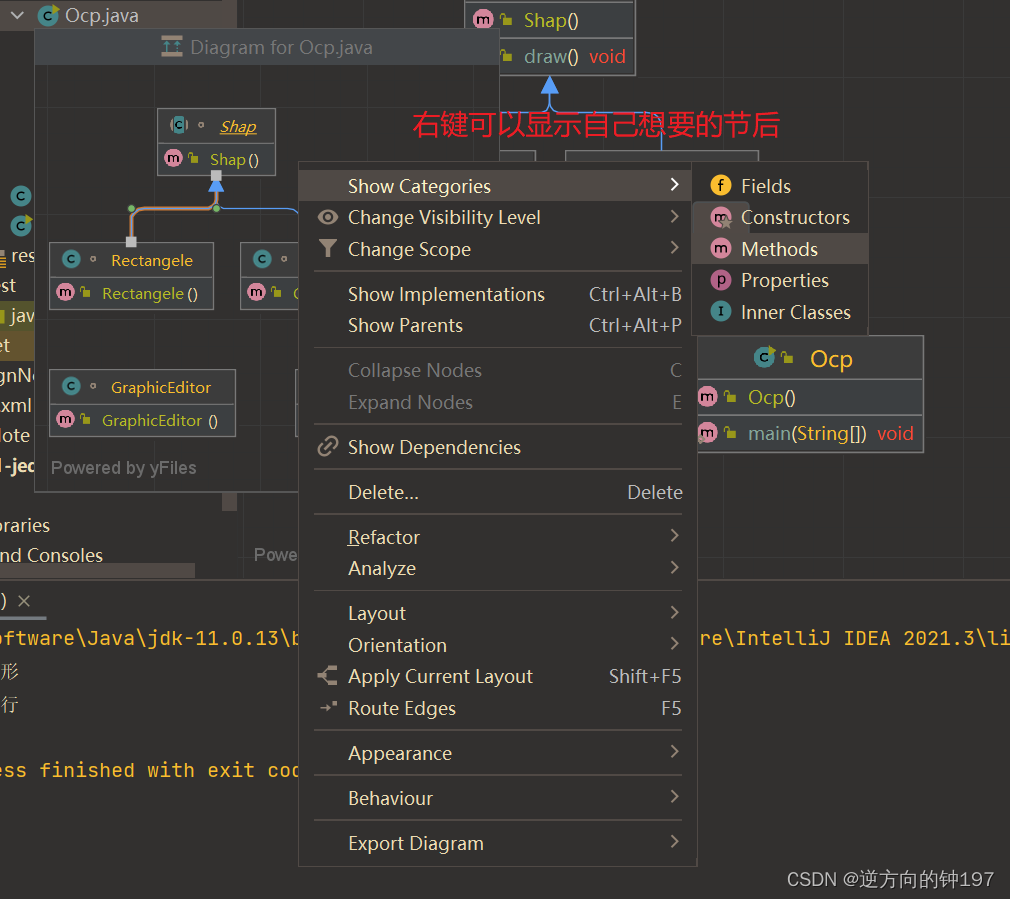

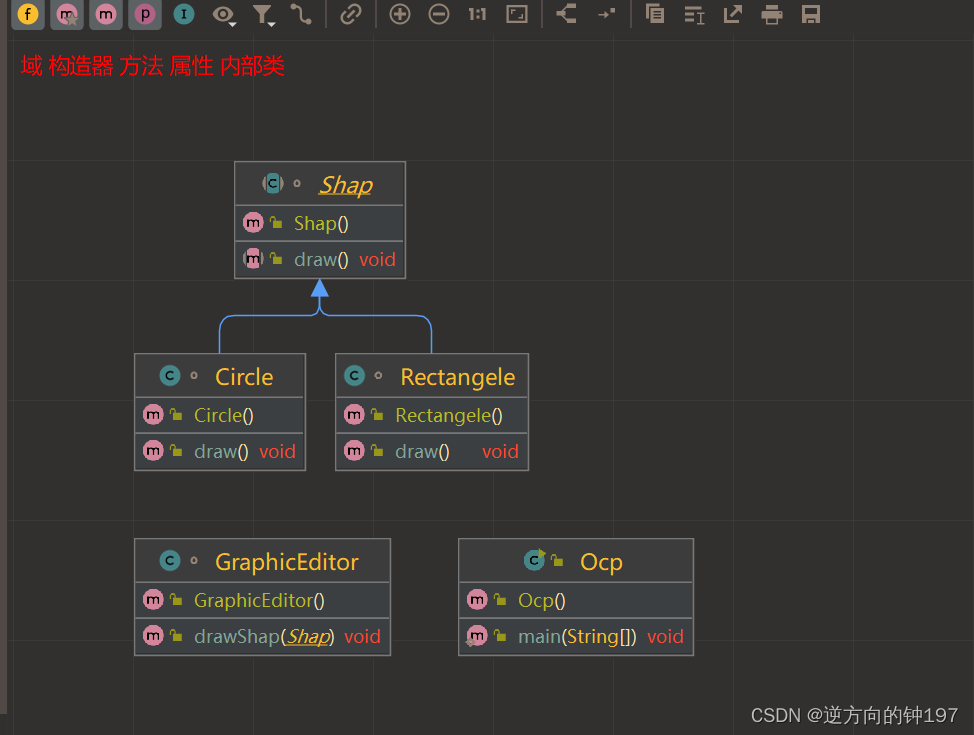

可以清晰的显示类之间的关系，但是有局限性，

 小图标

 大图标
