SPI协议是由摩托罗拉公司提出的通讯协议(Serial Peripheral Interface)，即串行外围设备接口，是一种高速全双工的通信总线。它被广泛地使用在ADC、LCD等设备与MCU间，要求通讯速率较高的场合。

一、物理层

• SS：从设备选择信号线，常称为片选信号线，也称为NSS、CS。

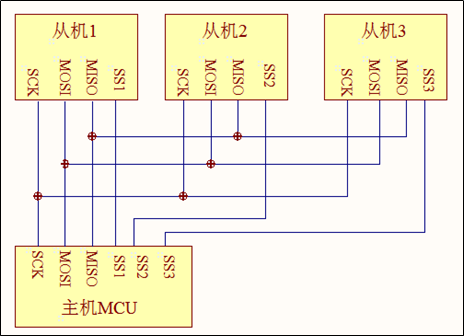

每个从设备都有独立的这一条SS信号线，本信号线独占主机的一个引脚，即有多少个从设备，就有多少条片选信号线。I2C协议中通过设备地址来寻址、选中总线上的某个设备并与其进行通讯；而SPI协议中没有设备地址，它使用SS信号线来寻址，当主机要选择从设备时，把该从设备的SS信号线设置为低电平，该从设备即被选中，即片选有效，接着主机开始与被选中的从设备进行SPI通讯。所以SPI通讯以SS线置低电平为开始信号，以SS线被拉高作为结束信号。

• SCK (Serial Clock)：时钟信号线，用于通讯数据同步。

它由通讯主机产生，决定了通讯的速率，不同的设备支持的最高时钟频率不一样，如STM32的SPI时钟频率最大为fpclk/2，两个设备之间通讯时，通讯速率受限于低速设备。

fpclk：

• MOSI (Master Output， Slave Input)：主设备输出/从设备输入引脚。

主机的数据从这条信号线输出，从机由这条信号线读入主机发送的数据，即这条线上数据的方向为主机到从机。

• MISO(Master Input,，Slave Output)：主设备输入/从设备输出引脚。

主机从这条信号线读入数据，从机的数据由这条信号线输出到主机，即在这条线上数据的方向为从机到主机。

二、协议层

SPI协议定义了通讯的起始和停止信号、数据有效性、时钟同步等环节。

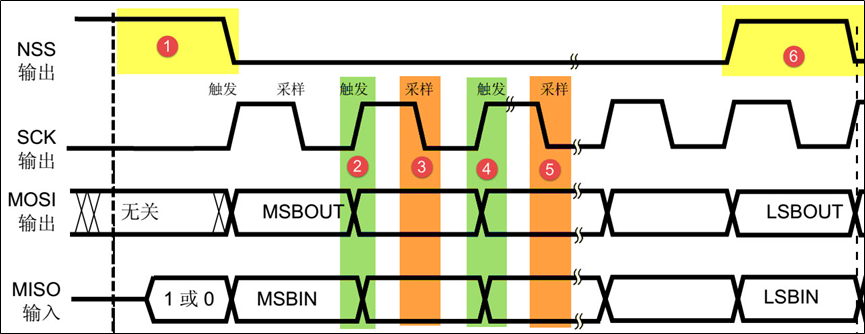

• 标号1处，NSS信号线由高变低，是SPI通讯的起始信号。NSS是每个从机各自独占的信号线，当从机检在自己的NSS线检测到起始信号后，就知道自己被主机选中了，开始准备与主机通讯。

• 标号6处，NSS信号由低变高，是SPI通讯的停止信号，表示本次通讯结束，从机的选中状态被取消。

• SPI使用MOSI及MISO信号线来传输数据，使用SCK信号线进行数据同步。MOSI及MISO数据线在SCK的每个时钟周期传输一位数据，且数据输入输出是同时进行的。

• 时钟极性CPOL是指SPI通讯设备处于空闲状态时，SCK信号线的电平信号(即SPI通讯开始前、 NSS线为高电平时SCK的状态)。CPOL=0时， SCK在空闲状态时为低电平，CPOL=1时，则相反。

• SCK信号线在空闲状态为低电平时，CPOL=0；空闲状态为高电平时，CPOL=1。

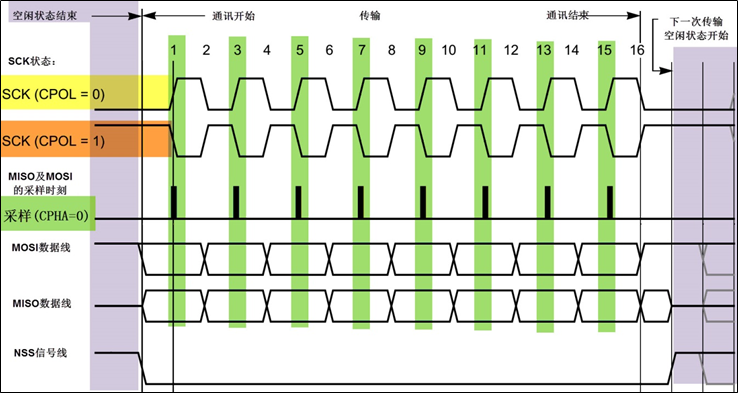

• 时钟相位CPHA是指数据的采样的时刻，当CPHA=0时，MOSI或MISO数据线上的信号将会在SCK时钟线的“奇数边沿”被采样。当CPHA=1时，数据线在SCK的“偶数边沿”采样。

• CPHA=0，MOSI和MISO数据线的有效信号在SCK的奇数边沿保持不变，数据信号将在SCK奇数边沿时被采样，在非采样时刻，MOSI和MISO的有效信号才发生切换。

• CPHA=1，MOSI和MISO数据线的有效信号在SCK的偶数边沿保持不变，数据信号将在SCK偶数边沿时被采样，在非采样时刻，MOSI和MISO的有效信号才发生切换。

由CPOL及CPHA的不同状态，SPI分成了四种模式，主机与从机需要工作在相同的模式下才可以正常通讯，实际中采用较多的是“模式0”与“模式3”。

SPI模式	CPOL	CPHA	空闲时SCK时钟	采样时刻
0	0	0	低电平	奇数边沿
1	0	1	低电平	偶数边沿
2	1	0	高电平	奇数边沿
3	1	1	高电平	偶数边沿

三、STM32的SPI特性及架构

STM32的SPI外设可用作通讯的主机及从机，支持最高的SCK时钟频率为fpclk/2 (STM32F10x型号的芯片默认fpclk1为72MHz，fpclk2为36MHz)，完全支持SPI协议的4种模式，数据帧长度可设置为8位或16位，可设置数据MSB先行或LSB先行。它还支持双线全双工(前面小节说明的都是这种模式)、双线单向以及单线模式。

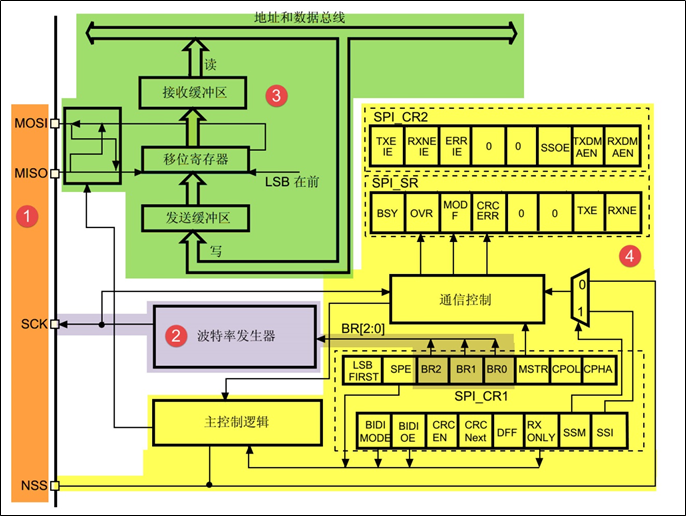

1为通讯引脚、2为时钟控制逻辑、3为数据控制逻辑、4为整体控制逻辑

SPI的MOSI及MISO都连接到数据移位寄存器上，数据移位寄存器的数据来源来源于接收缓冲区及发送缓冲区。

•通过写SPI的“数据寄存器DR”把数据填充到发送缓冲区中。

•通过读“数据寄存器DR”，可以获取接收缓冲区中的内容。

•其中数据帧长度可以通过“控制寄存器CR1”的“DFF位”配置成8位及16位模式；配置“LSBFIRST位”可选择MSB先行还是LSB先行。

•整体控制逻辑负责协调整个SPI外设，控制逻辑的工作模式根据“控制寄存器(CR1/CR2)”的参数而改变，基本的控制参数包括前面提到的SPI模式、波特率、LSB先行、主从模式、单双向模式等等。

•

•在外设工作时，控制逻辑会根据外设的工作状态修改“状态寄存器(SR)”，只要读取状态寄存器相关的寄存器位，就可以了解SPI的工作状态了。除此之外，控制逻辑还根据要求，负责控制产生SPI中断信号、DMA请求及控制NSS信号线。

•

•实际应用中，一般不使用STM32 SPI外设的标准NSS信号线，而是更简单地使用普通的GPIO，软件控制它的电平输出，从而产生通讯起始和停止信号。

通讯过程

•控制NSS信号线，产生起始信号(图中没有画出)；

•把要发送的数据写入到“数据寄存器DR”中，该数据会被存储到发送缓冲区；

•通讯开始，SCK时钟开始运行。MOSI把发送缓冲区中的数据一位一位地传输出去；MISO则把数据一位一位地存储进接收缓冲区中；

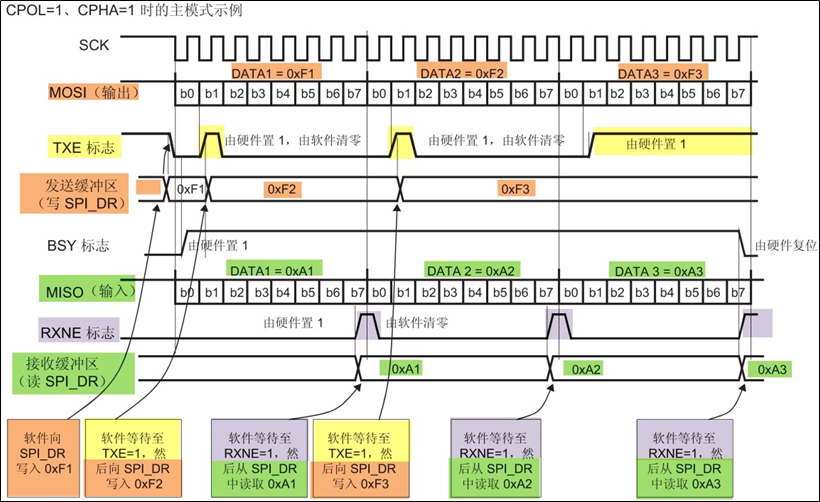

•当发送完一帧数据的时候，“状态寄存器SR”中的“TXE标志位”会被置1，表示传输完一帧，发送缓冲区已空；类似地，当接收完一帧数据的时候，“RXNE标志位”会被置1，表示传输完一帧，接收缓冲区非空；

•等待到“TXE标志位”为1时，若还要继续发送数据，则再次往“数据寄存器DR”写入数据即可；等待到“RXNE标志位”为1时，通过读取“数据寄存器DR”可以获取接收缓冲区中的内容。

假如使能了TXE或RXNE中断，TXE或RXNE置1时会产生SPI中断信号，进入同一个中断服务函数，到SPI中断服务程序后，可通过检查寄存器位来了解是哪一个事件，再分别进行处理。也可以使用DMA方式来收发“数据寄存器DR”中的数据。
