此文内容

此文将介绍梯形图程序中涉及到的一些指令，以便电梯程序的理解。
1.MOVE指令（移动操作）

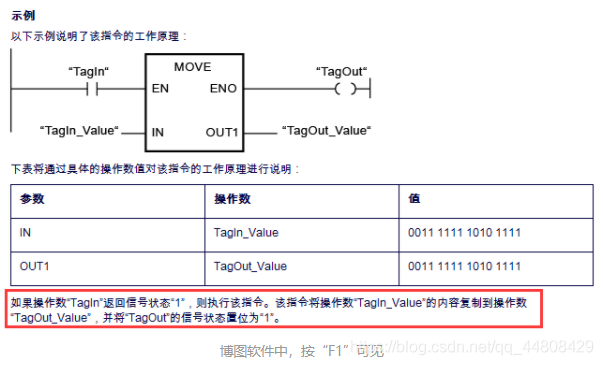

EN 为1时， 将 IN 的值赋值给 OUT1 ; 此处即为赋值【当前楼层数】为 1 .

2.比较指令（比较操作）
上边的值与下边的值相比较，条件满足时，接通；此处为判断当前楼层是否为1，当前楼层为1时，blalalala…

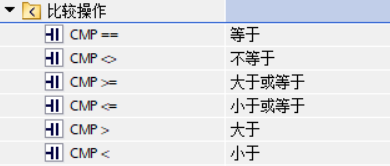

还有其他的判断指令。（大于、小于、大于等于、小于等于…）

3.信号上升沿、下降沿捕获（位逻辑运算）
上边为待捕获的信号，下边为信号标志位（一般用不到），捕获到上升沿信号时接通；此处为捕获【1层上呼的上升沿】信号，同时“Tag_4”置为1，并接通。

同时也有下降沿信号的捕获。

4.加减计数（数学函数）

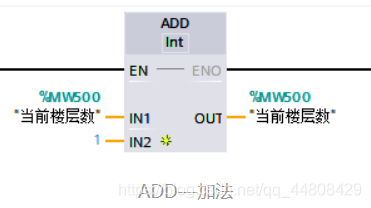

EN为1时，OUT=IN1+IN2 ; 此处当EN=1时，【当前楼层数】=【当前楼层数】+1.

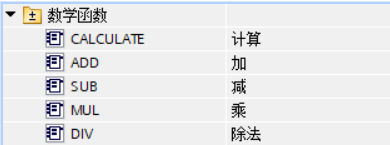

加减乘除运算都有。

5.接通、关断延时（定时器操作）

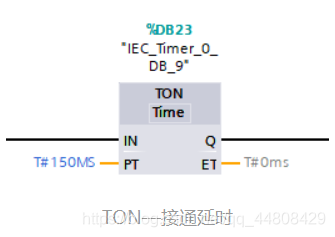

当IN=1,并且持续PT时间后，Q接通，“IEC_Timer_0_DB_9”置为1；此处即为IN处接通超过150ms后，Q接通。如果IN接通140ms后断开，IN下次仍需持续接通150ms后Q才能接通，而非10ms。（重新计时）

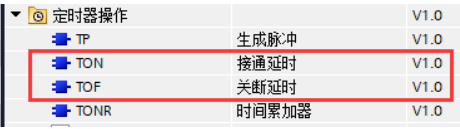

还有一个关断延时，关断延时即为： IN由接通变位断开，并且持续 PT时间后，Q接通。

6.模数转换（转换操作）
在单部六层电梯中，有超载判断，可使用如下两个指令。

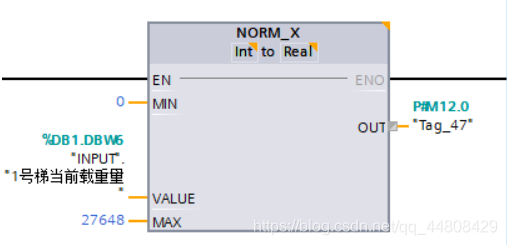

NORM_X ： 采集 MIN~MAX 之间的 VALUE 数值， 将其转换后于 OUT值输出。

下图图示：VALUE 数值类型为 Int ， OUT 数值类型为 Real
int 型范围 0 - 27648 ， real型范围 0 -1 （双精度浮点数）

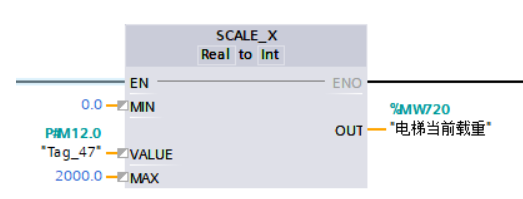

SCALE_X ：将 VALUE 数值，转换为 MIN~MAX 之间的OUT值输出。

下图图示：VALUE 数值类型为 Real ， OUT 数值类型为 int

以上两个指令：

将【1号梯当前载重量】转化为 real型的【Tag_47】，再将real型数据【Tag_47】转化为 【电梯当前载重】。
