Cadence virtuoso 617/618

2021 SAR ADC

1. virtuoso无法启动Cadence61对应的virtuoso程序
   可能原因是管理员安装时使用的程序名不是virtuoso。检查/usr/local/bin/目录下的Cadence程序名，例如实际安装的程序可能是ic617。

2. 启动ic617后显示异常并报错
   启动ic617后界面显示异常（全黑）并报错：*WARNING* Ruler layer 'hilite drawing4' is missing。检查发现系统安装了多个版本（大写IC617和小写ic617），尝试使用大写IC617启动后显示正常，确认是版本兼容性问题。

3. 打开清华李福乐老师SAR ADC例子的配置过程
   李福乐老师的SAR ADC例子需要TSMC 0.18um工艺库支持，配置过程遇到以下问题及解决方法：

   问题1：缺少TSMC 0.18um工艺库

   • 老师提供的压缩包中只包含tsmc18scx（TSMC 0.18um数字标准单元库），缺少模拟MOS管对应的工艺库。
   • 解决方法：从服务器获取完整的tsmc18工艺库文件。

   问题2：工艺库安装失败

   • 将tsmc18库文件添加到Cadence的library path后无法正常识别。
   • 根据README.INSTALL文件说明，需要使用pdkInstall.pl脚本安装。
   • 运行脚本时报错bad interpreter...，原因是脚本第一行的Perl路径不正确。
   • 解决方法：使用which perl命令找到正确的Perl路径，修改pdkInstall.pl脚本第一行的路径。

   问题3：安装路径选择困惑

   • 安装过程中卡在路径选择步骤，无论输入什么路径都提示(Not Include Path Name)。
   • 解决方法：直接按回车（不输入任何内容），然后输入y确认。系统提示的是文件夹名称（Directory Name）而非完整路径（Path Name）。

   问题4：格式兼容性问题

   • 服务器上的tsmc18库是OA格式（Cadence61支持），而老师提供的SAR_ADC_8BIT_V1和tsmc18scx库是CDB格式（Cadence51）。
   • Cadence只提供CDB转OA的转换工具，不向下兼容。
   • 解决方法：使用CDB转OA工具将两个库转换为OA格式。具体操作可参考相关博客教程。

   最终成功打开例子所需的文件：

   • SAR_ADC_8BIT_V1.tar.gz：基本的8bit SAR ADC电路库
   • tsmc18scx.tar.gz：TSMC 0.18um数字标准单元库
   • t018cmsp007k3_1_3a：TSMC 0.18um工艺库

4. 利用UMC28nm的库进行3bit SAR ADC的设计
   -困难1：
   -困难1：获取并导入数字标准单元库
   设计数模混合ADC需要用到数字标准单元库（Standard Cell Library）。获取途径主要有两种：

5. 自行设计：手动绘制与门、或门、非门等基本逻辑单元。这种方法对工艺理解要求高，工作量大，适合有深厚工艺积累的公司或团队。

6. 使用厂商提供的标准单元库：ARM、Synopsys等公司会为特定工艺（如UMC28nm）提供经过验证的标准单元库。这些库通常包含原理图、版图、时序模型等完整数据。

我选择了第二种方法，通过多方联系获得了ARM公司针对UMC28nm工艺的标准单元库文件。然而，如何将这些文件正确导入Cadence Virtuoso 617环境成为了下一个挑战。相关公开资料较少且不够详细，最终在请教有经验的工程师后才掌握了完整的导入流程。
一个是你自己画，把那些与门与非门或门都画出来，但是工程量较大，适合对相关工艺有一定积累的公司，一般来说要把数字的门用到模拟的设计里面更可靠的方法是这个，但是对于学生来说工作量太大。
一个是一些公司会做对应工艺下的Standard Cell Library用于数字设计，ARM和Synopsys都会有做，有一些下载途径但具体怎么下载我并不知道。
我采用的是第二种方法，问了好些人总算是要到了ARM公司的在UMC28nm下的Standard Cell Library。那么问题来了我要如何把它给的这些文件导入到cadence virtuoso里面呢？我在网上找啊找，终于找到了一篇说得还算详细的吧，但也没有很详细。所以后面又请教了一些工程师才完成这个过程。（得到一个血一样的教训，还是应该等研究生上完课再开始做设计啊！！工程师说这些研究生会有课程讲，奈何我是个本科生呢）
下面是导入数字标准单元库到cadence virtuoso617的总结。
首先，先在library manager处建立一个库，并且和.tf文件完成绑定。
建议先导入symbol！！
然后，到cadence的主窗口就是启动页面

点击file-import
导入schematic：

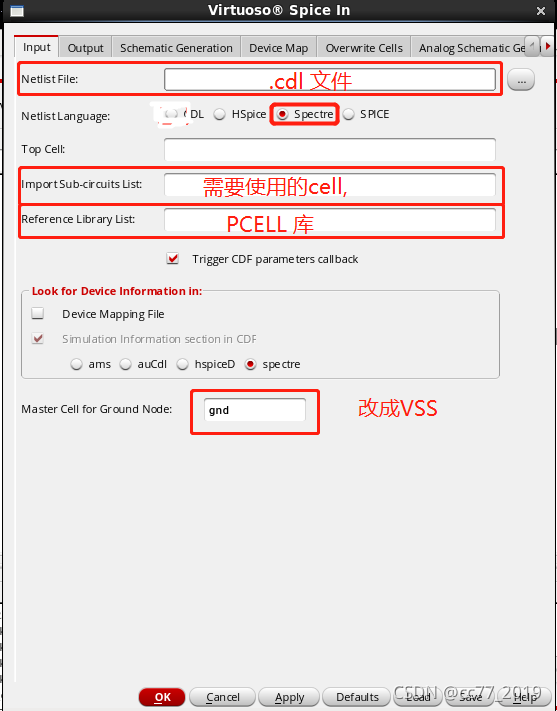

在import中选择Spice，然后在ARM给你的那个Standard Cell Library的文件夹里面找到.cdl文件，进行如下配置：
首先是input
如果所有cell都要导入 Import Sub-circuits list可以不填
（reference library list我也不知道写啥，我随便写了一个我这个Standard Cell Library对应的工艺文件UMC28hpc的工艺库）

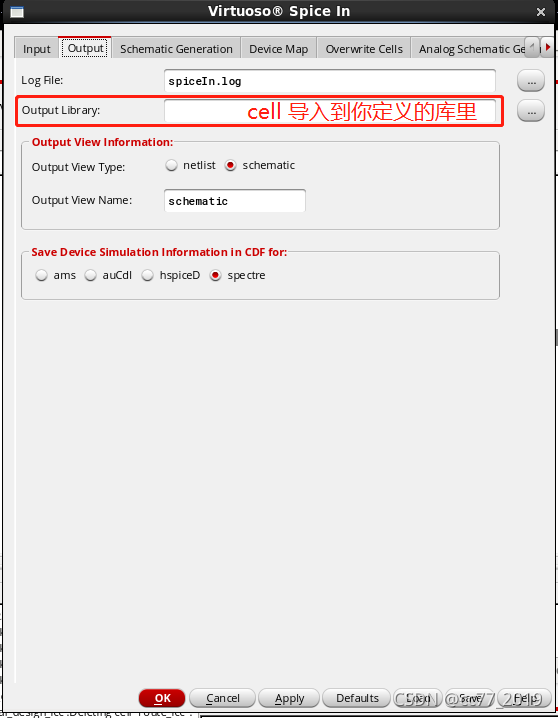

然后是output：

我只导入过ARM的Standard Cell Library所以对于其他库，如果设置可能有所变化，可以自己试试，我刚开始以为cdl文件要用cdl的Netlist Language，但是后来发现要用Spectre才行。

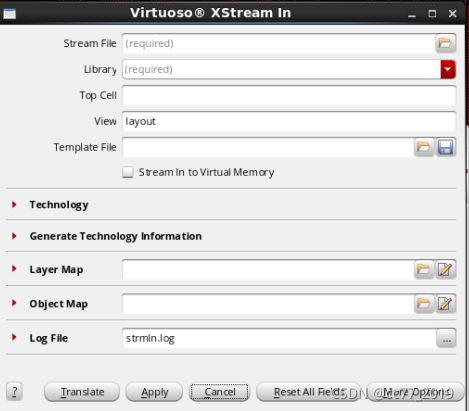

导入layout：
在import中选择Stream，就填前两项应该就行，Stream File是.gds文件或者.gds2，可以找找。

导入symbol：
对于symbol文件一般会有，直接传到服务器上即可，因为本来应该使用.v文件，import的时候选择verilog去导入的，但是那样出来所有的门都是长方形就不太好看，一般ARM或者Synopsys公司给的包里会包含symbol的库。直接用sftp传到服务器上就好了。

5. 安装smic55nmpdk文件，报错Error: Cannot find virtuoso executable. Please reset PATH or specify it by argument “-b <virtuoso_bin>”
   可能因为该目录下没有配置相应的cadence virtuoso的环境，先输入
   ic617-env之后再安装pdk即可。

6. 启动cadence virtuoso，报错 WARNING file /home/hdx20/CDS.log fflush failed. No space left on device。
   清理一下磁盘中的东西，应该是分配给用户的空间被占满了，导致无法启动。

7. 修改了原理图的pin，如何更新symbol中的管脚，而不重新排。
   从schematic再次create，系统会检测到已有symbol，直接选择modify即可。

8. 仿真时报erro：“xxxxxx”（之后再具体截图原因）
   主要遇到过以下几种：
   a）没有setup 合适的library，有的时候工具不会自动给你检测并添加，也就需要自己找到.scs文件导入一下。（操作：set up-model libraries）
   b）找不到spectre，因为我导入的是学长的设计，所以仿真时会报错这个，可以把对应view的spectre文件删了，不影响原理图仿真。

2023 CTSDM

simic40ll工艺

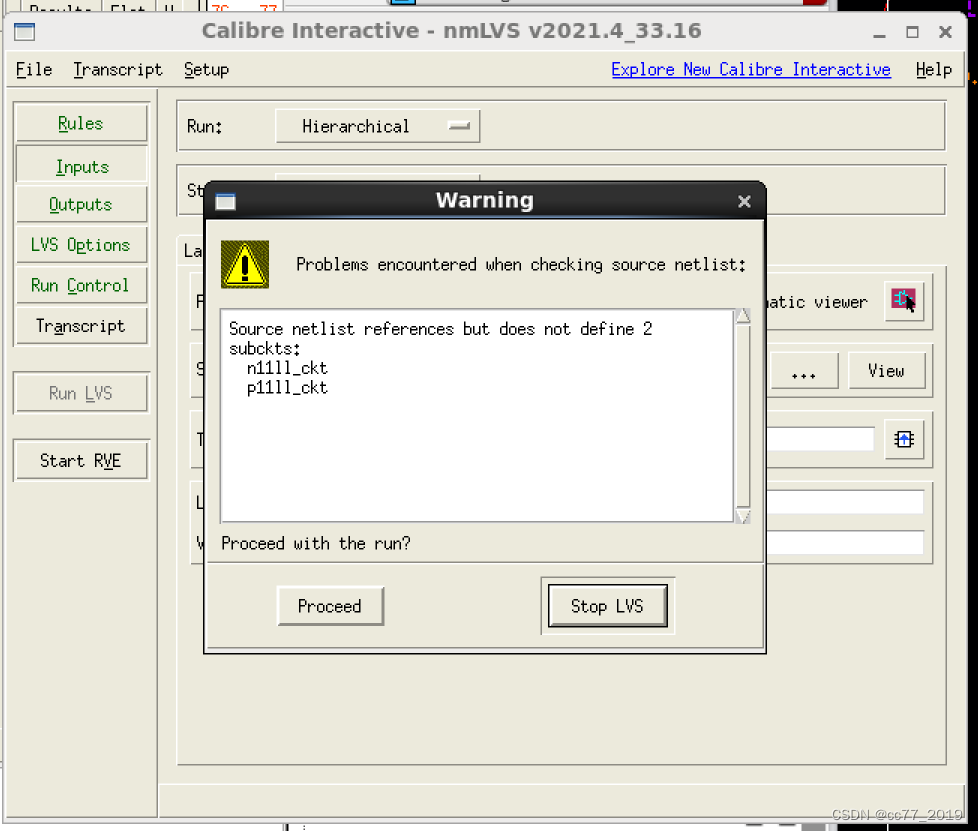

1、lvs时报错：Problems encountered when checking source netlisttSource netlist references but does not define 2subcktst n11ll_ckt p111l_ckt

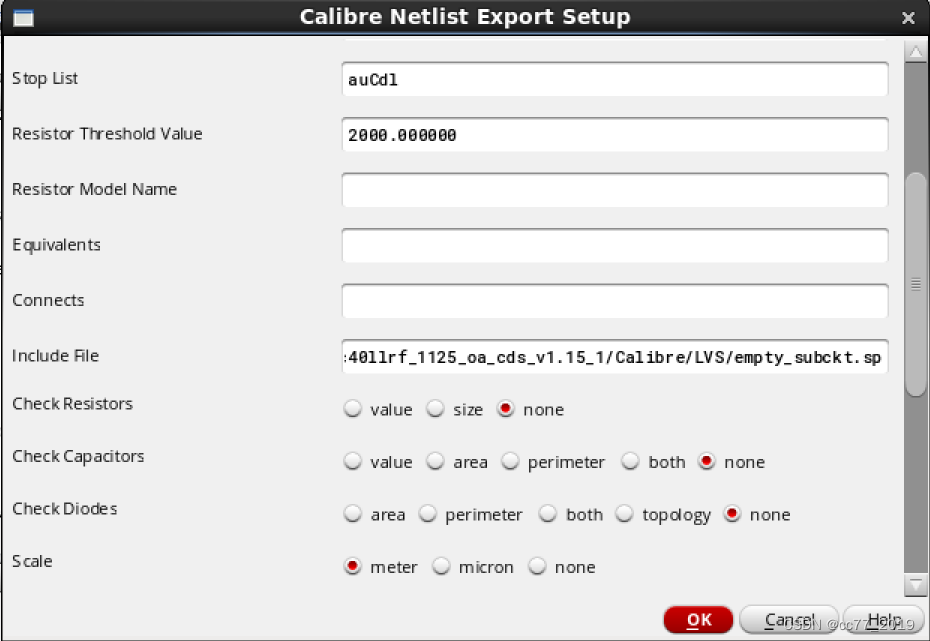

需要在calibre-setup-netlist export，把.sp文件include进来，因为你从原理图通过calibre生成的网表文件，你的n11ll_ckt这些mos的名字，和你的lvs规则文件里用的mos的名字不是一个，因为simic的lvs规则文件对网表里mos的文件有一个简化映射。

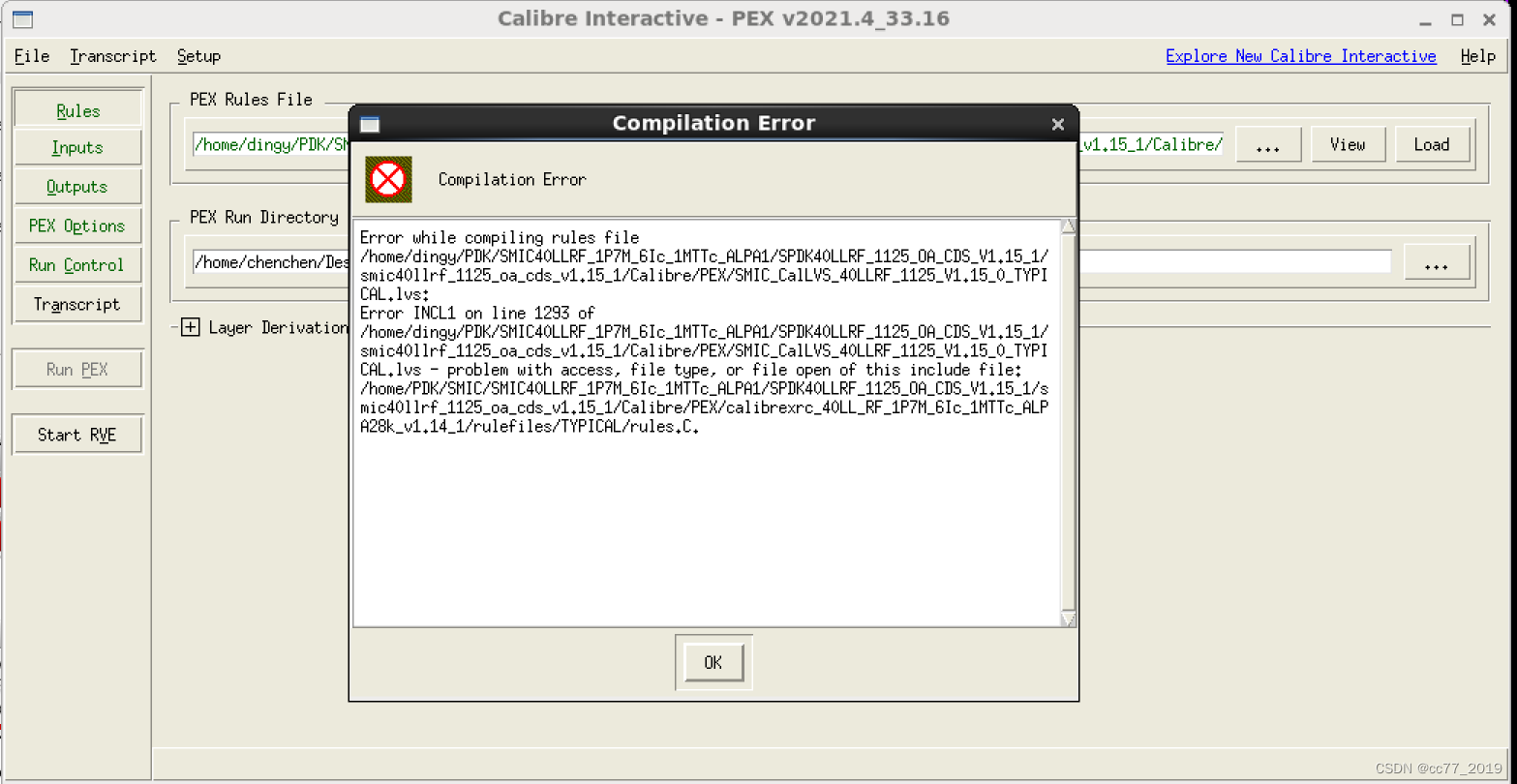

2、pex报错，Compilation Error ：Error while compiling rules file。（特别神经的是它的pex rules文件居然是.lvs后缀的，simic一般会在里面留一个typical_pex的一个文档说明各个文件是代表什么的，我找了好半天）

仔细查看报错，可以发现这个是rule文件include的是绝对路径的文件，由于路径不符合目前的路径，所以你需要找到.lvs的文件报错的那行并且修改为你的服务器对应pdk的绝对路径。
3、SMIC40nm，跑MonteCarlo时，只需要添加相应的mc corner（mos_mc res_mc mom_mc），保证schematic中的mos下的mismod置1了（q一下mos在properties里面就可以看到，默认是打开的）。
4、scc40nll_hdc40_lvt_PG库中layout打开一片黑
需要重新bind一下Technology lib：

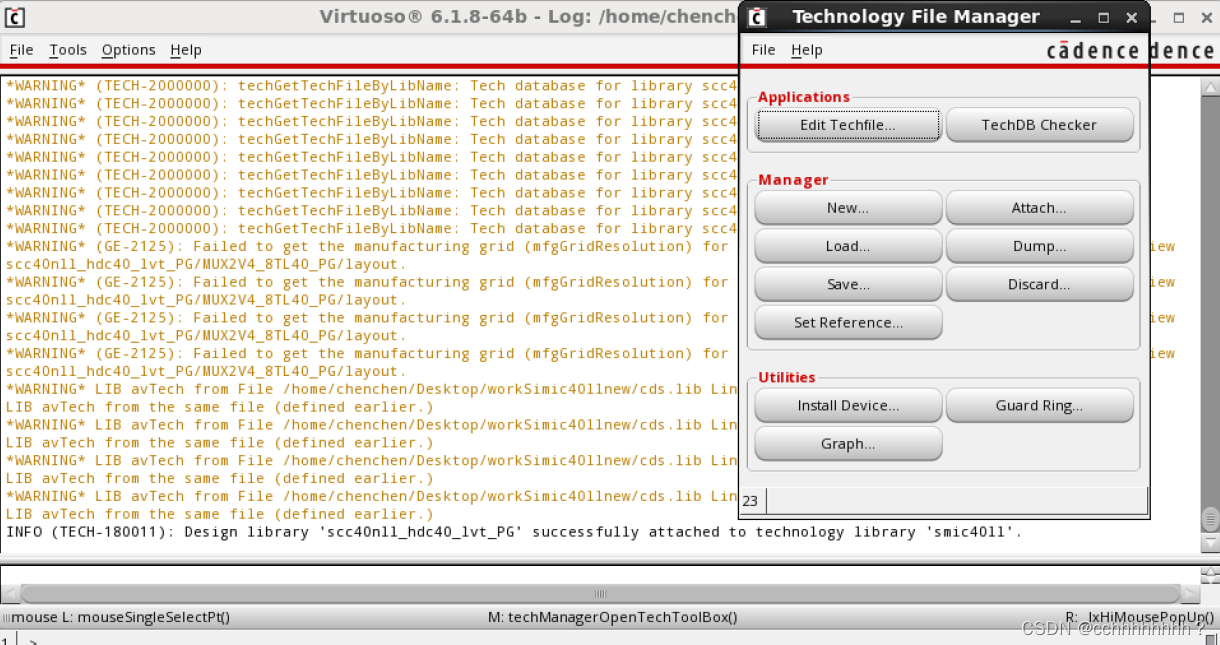

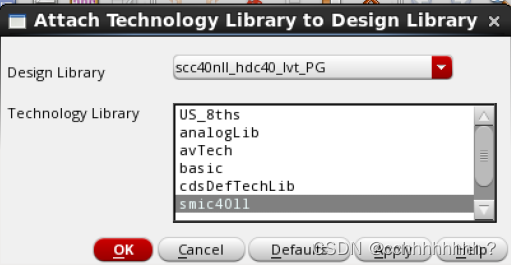

virtouso窗口-tools-technology file manager-attach-绑定到simic40ll


5、pin不带label

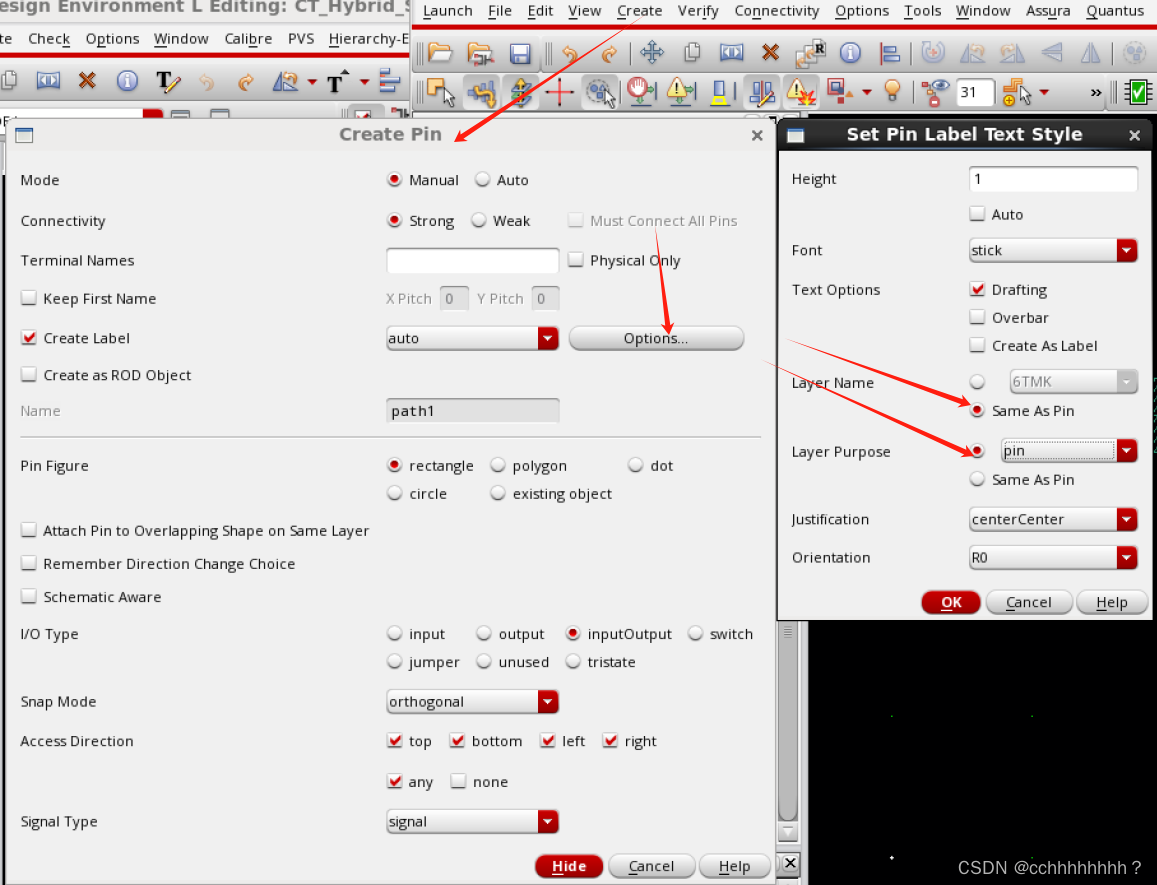

create-pin-create label √-options-layer name same as pin-layer purpose pin

6、smic40的工艺，dnw需要res层，不打res层可能会识别不到管子，和net，也可能把错误报到net上面去。

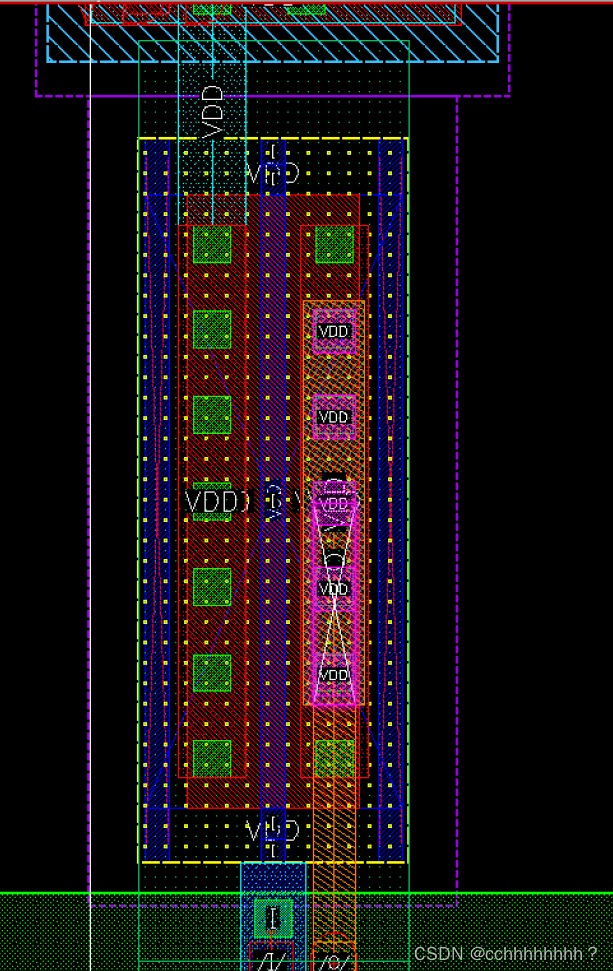

7、把mos管打散之后，版图上报warning：Overlap between a pathSeg on ‘M3 drawing’ on net ‘O’ and a rectangle on ‘M2 drawing’ on net ‘VDD’ creates a short.。这是因为打散后layout xl 把net识别错了，q一下有源区的金属图形，改成你想要的net名字就行。

8、Net DVSS is selected for stamping. Rejected nets: AVSS
AVSS DVSS通过NWELL或者PSUB形成了非金属直连上的“软连接”，就是共用了同一个sub。要么通过DNW隔离一下，要么用假的SUBD分开骗一下工具，但是实际制造的时候会是同一个衬底，建议采用DNW进行隔离。

2023 单转差OPAMP（TSMC185V）

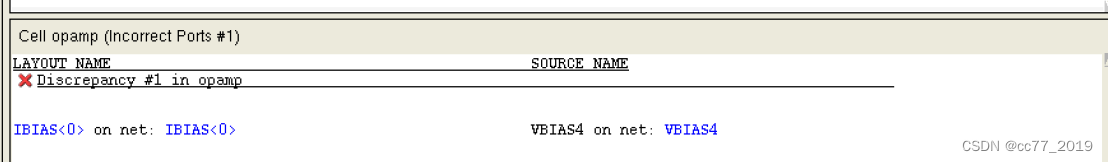

1.IBIAS<0> on net;IBIAS<0> VBIAS4 on net;VBIA54

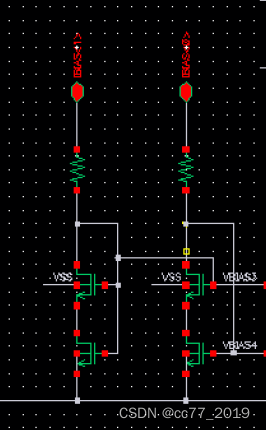

两个名字不同的net接在一起，lvs就会报这个错。在漏端接一个小电阻即可解决。

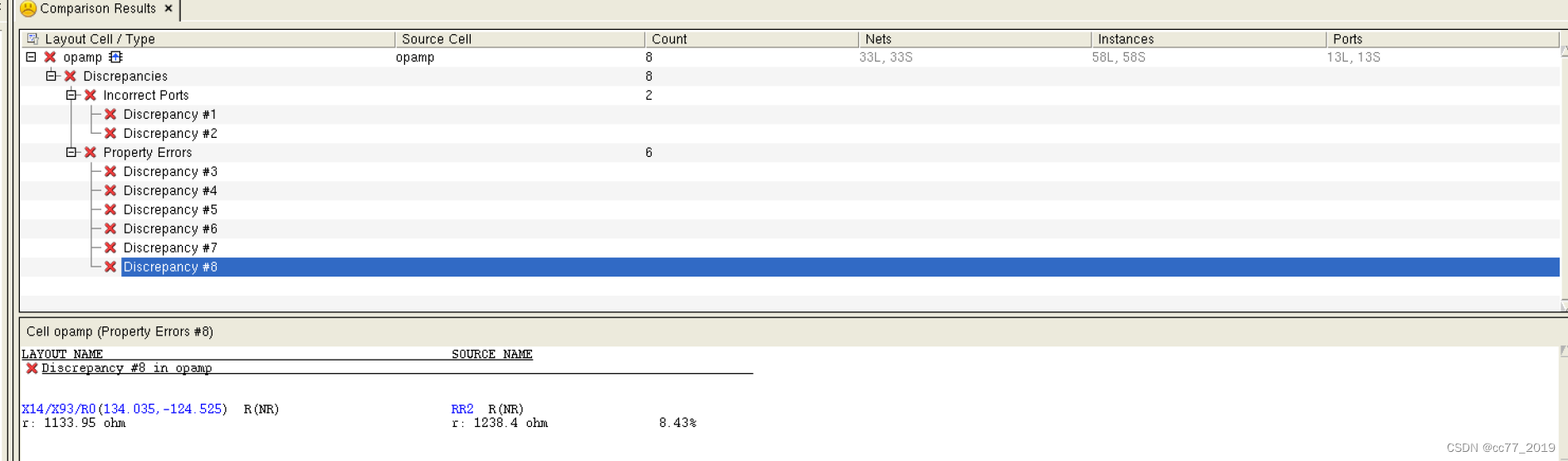

2.电阻阻值discrepancy

我这里本来用的TSMC185V，但是做lvs的时候用的TSMC18的lvs文件，而185V和18并不完全相同和兼容，由此出现了此问题。改用TSMC185V的lvs文件便解决了。
3.后仿看内部节点电压
在原理图里打pin，layout也相应打pin，就可以看了（用于看的节点电压不太多的情况）；
如果要看的比较多，就要从result browser里去找才行，反正直接用plot是plot不出来的。

4.后仿真利用spectreText，仿真报错：Attempt to override value of inherited parameter `r’ when instantiating a subcircuit.
ADEL中不要用r，做为变量
养成一个不要用太简单的名词做变量的习惯

2024 PGA

1.后仿真增益掉得很厉害，或者相位裕度突然特别差，特别离谱的问题
首先把电源和地的寄生exclude提取网表再重新仿一下，可能因为电源和地走线的问题，导致了额外的环路出现。
2.spectrText反提文件和netlist的调用端口顺序可能不匹配要注意。可能是cadence卡bug了，重启一下。
3.result browser在adexl里面没有节点电压的信息，可能是adexl的bug，点进test editor再用adel仿真一次，后面adexl就能看见result browser的结果。

AMS数模混仿

1.仿真一直卡在xmelab，不往后进行。

解决：AMS卡bug了，换个服务器。
2.ADEL 或者ADEXL仿真一直显示之前的结果，并不更新结果，例如我后一次只仿到40ns，但是却显示到180ns。
解决：ADEL出问题了，用ADE Explorer（官方建议就是用ADE Explorer进行AMS数模混仿）

Analog lib和ahdl lib器件的使用

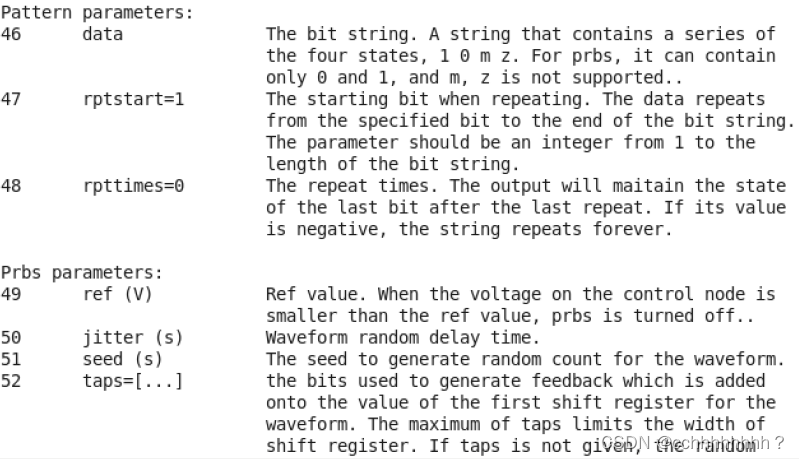

1、vbit
rptsart（the starting bit when repeating）起始时，vbit输出的是1还是0；
rpttimes（repeat times）vbit输出是根据你的输入的data进行重复的，这个属性指定了vbit重复的次数；

number of periodic jitter：描述了时间周期的变化，当该值不是0的时候，时间周期的变化可以是一种正弦的、三角波的、方波类型的变换。如果只考虑随机抖动的话，number of periodic jitter可以设置为0。

CDB2OA 设计库

1.先把工艺库转oa格式。

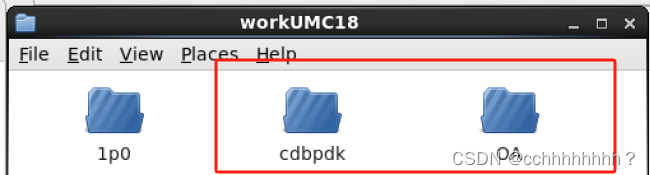

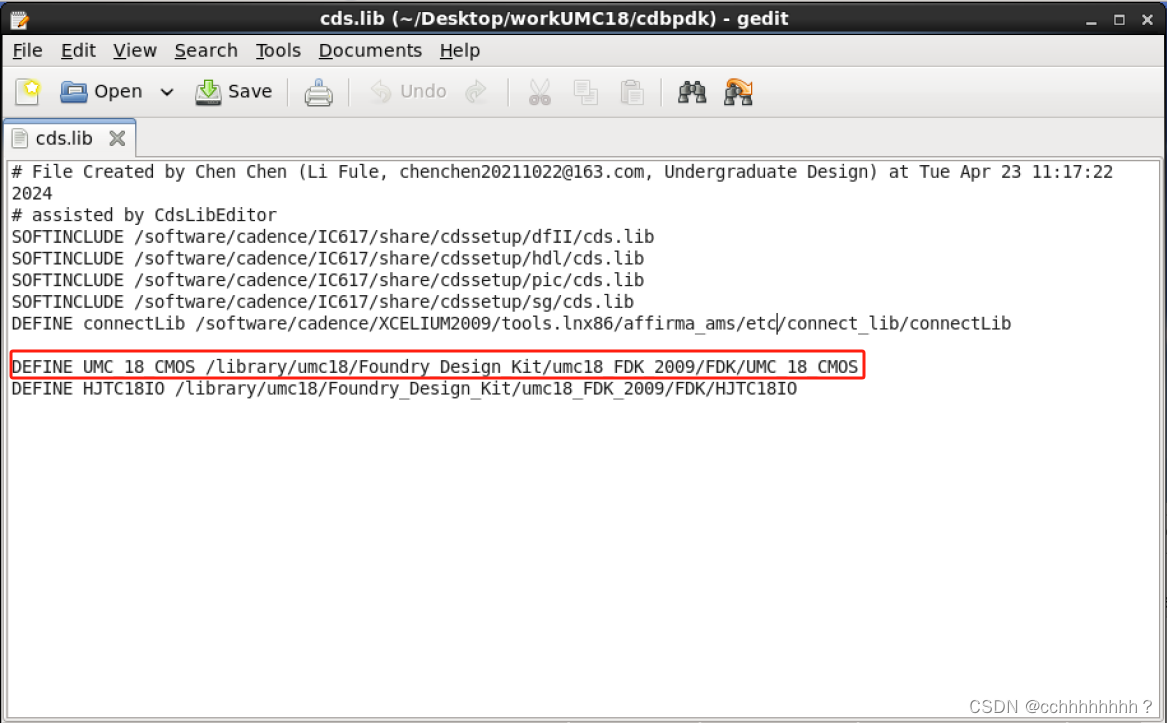

新建一个文件夹（cdbpdk），里面包含cds.lib文件，cds.lib文件中包含cdb工艺库路径。
新建一个文件夹（OA），用于存转换后的oa格式的工艺库。

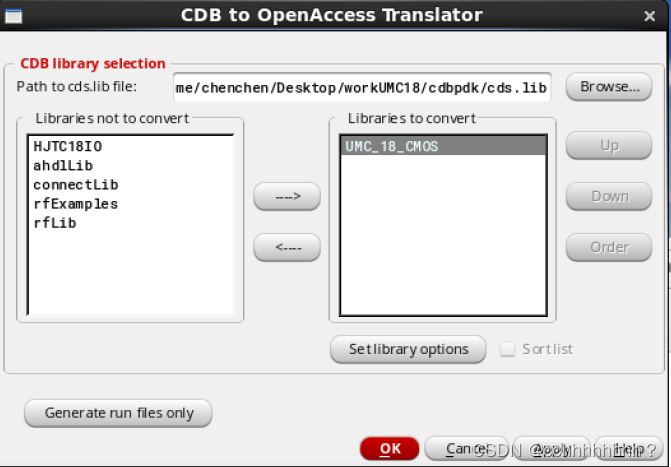

在OA文件夹下启动ic617（virtouso 617版本）。点击tools-conversion toolbox-cdb to openaccess translator。

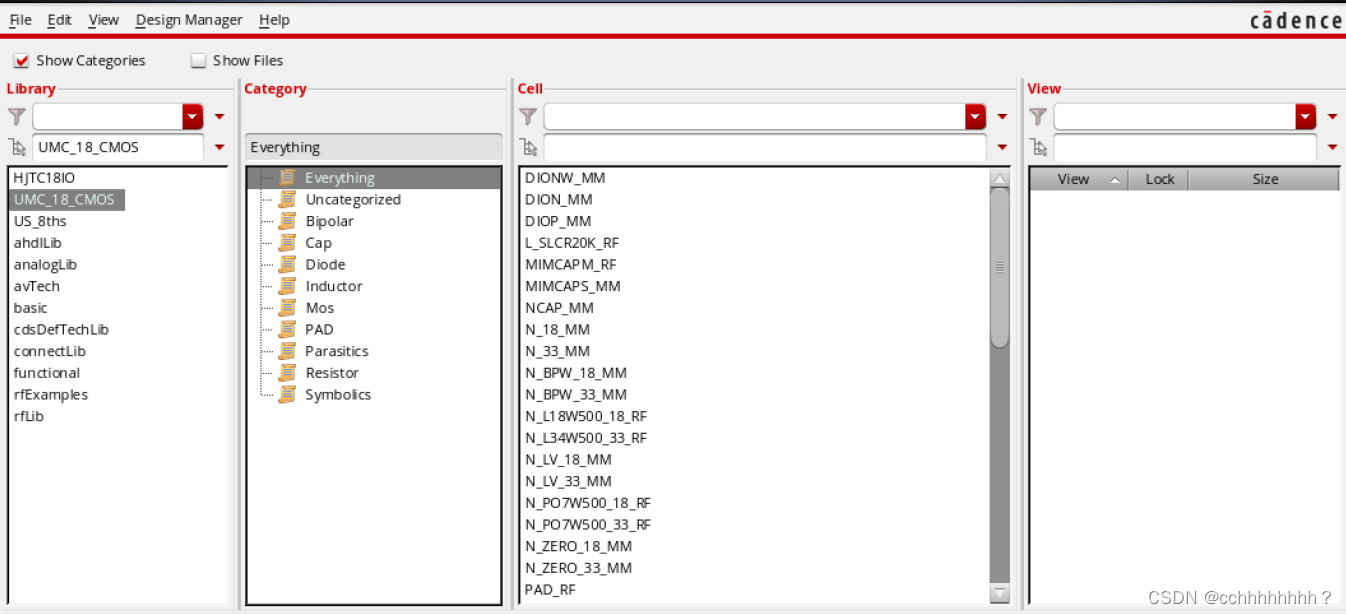

选中cdbpdk路径下的cds.lib文件，选中工艺库文件进行转换UMC_18_CMOS。点击OK。转换完成后，可以看到在library manager中出现了UMC_18_CMOS的工艺库

2.把设计转为OA格式。
在确保你当前cadence的运行路径下的cds.lib文件中包含oa格式的工艺库之后。再新建一个文件夹，里面包含cds.lib，cds.lib文件中有你要转的设计的路径。
首先在设计库目录下运行find . -name "*cdslck*" -exec rm -f {} \；把设计目录中的cdslck文件全部删除。
然后再tools-conversion toolbox-cdb to openaccess translator。类似的再进行一次转换。

两种方法仿时钟的jitter

眼图

1、tran带noise仿真足够的周期数，周期数不够可能电路没有建立好，同时周期数会影响jitter计算的置信度

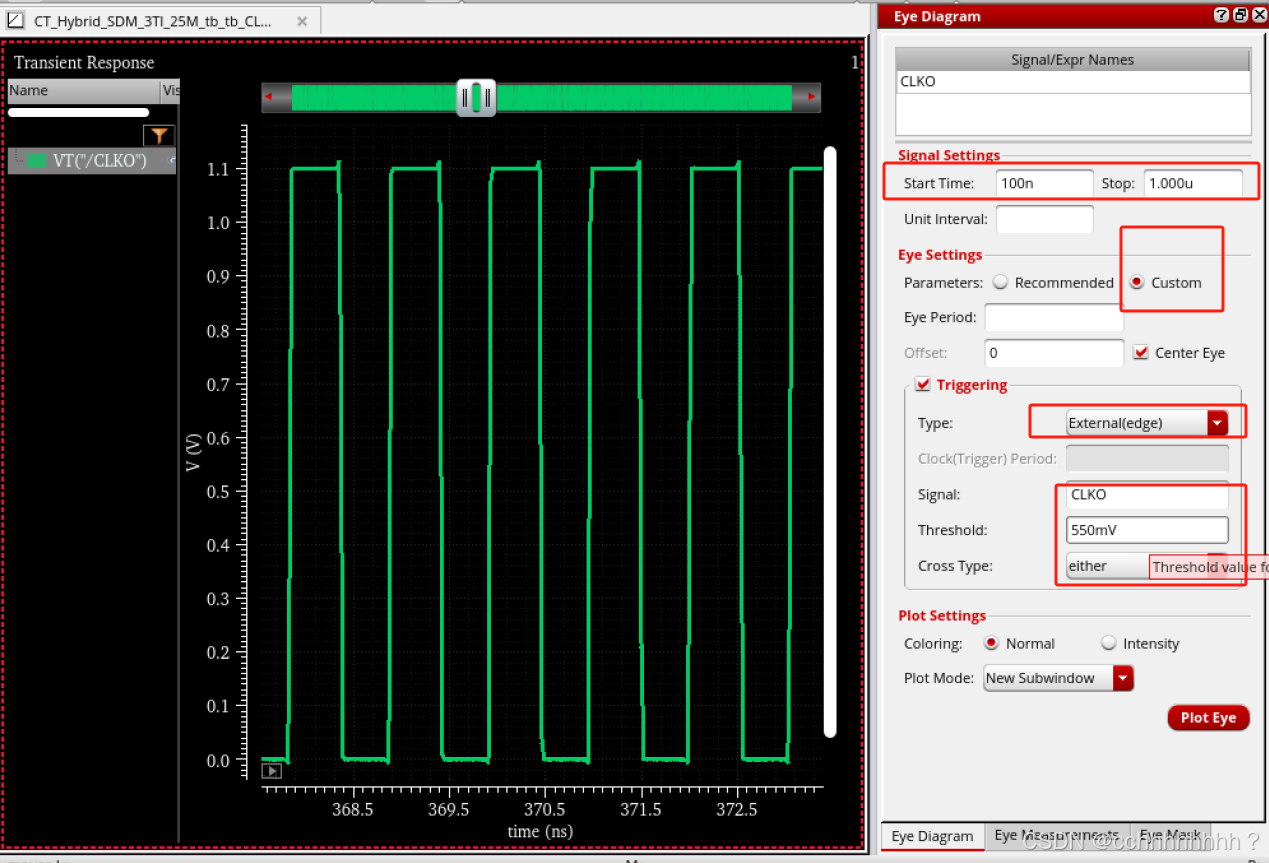

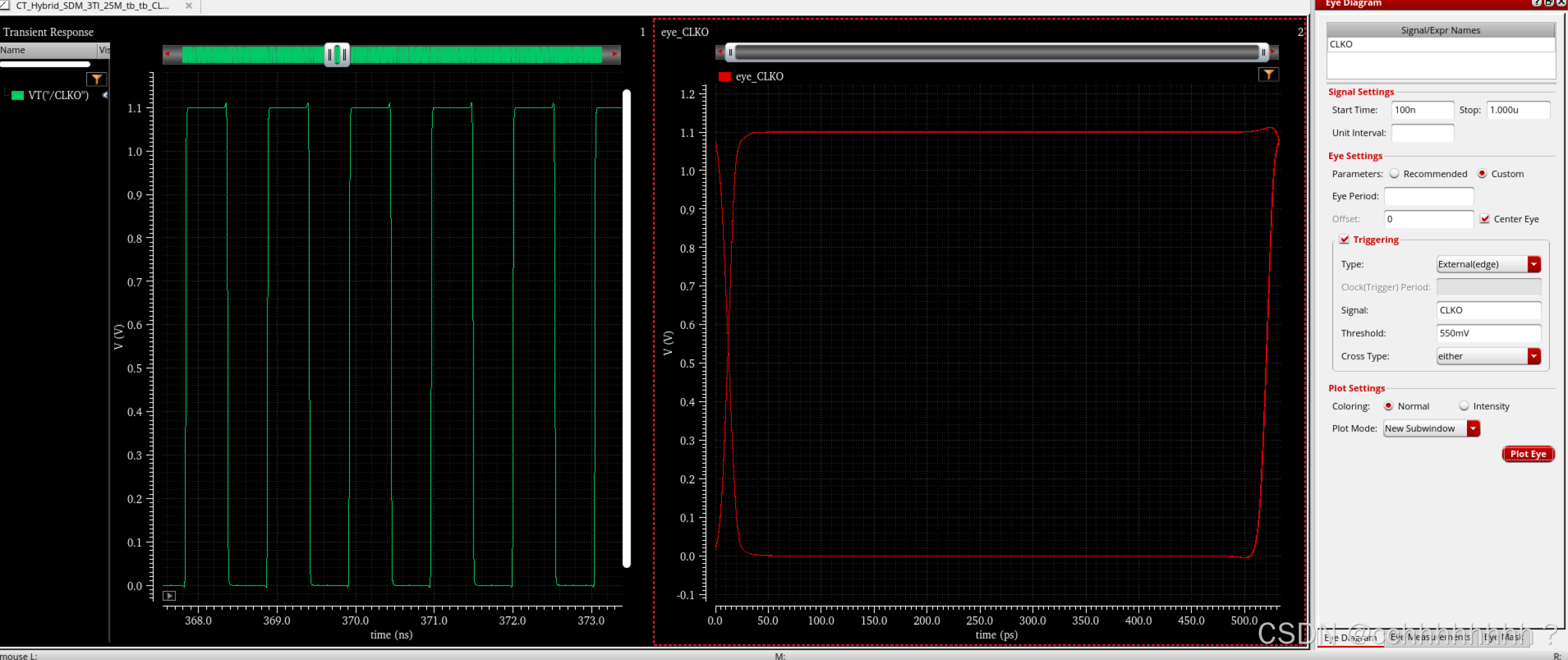

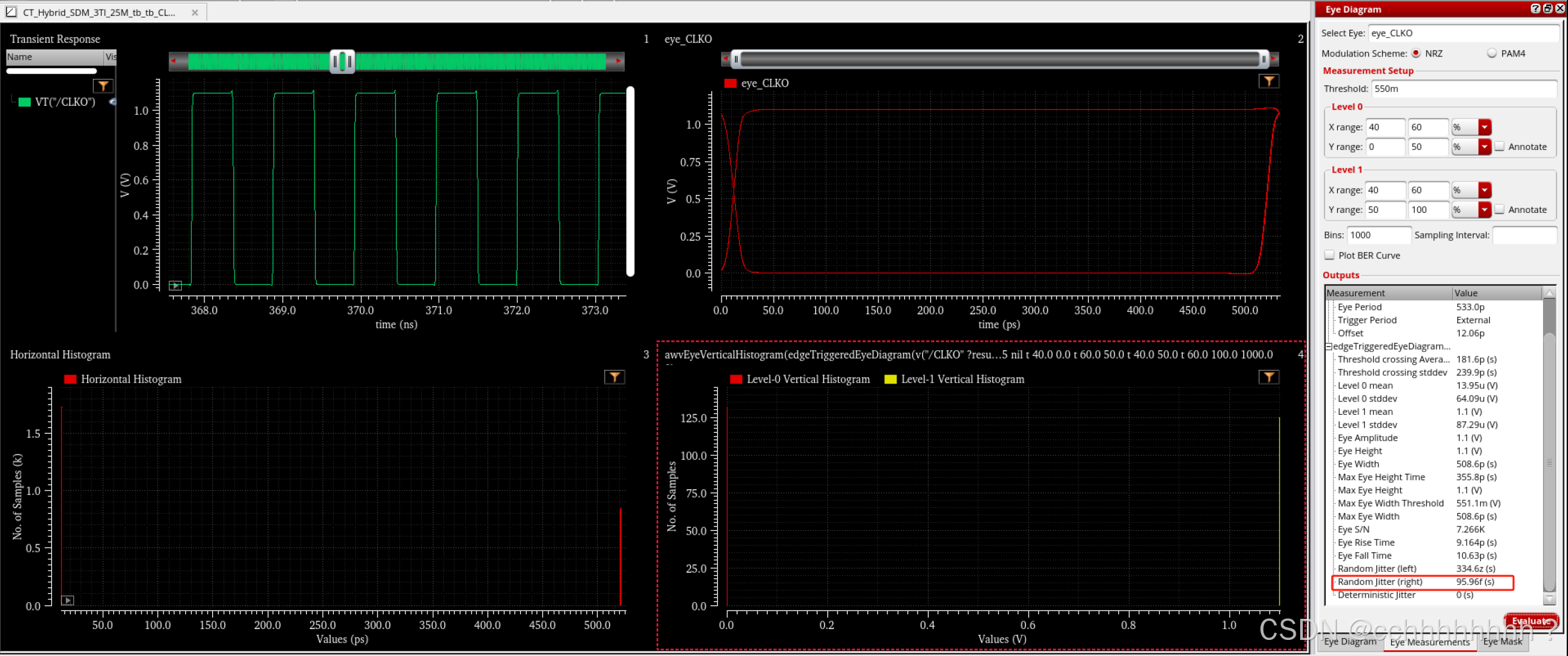

2、波形窗口measurement-eye diagram，并进行如下设置，点击plot eye，threshold为clk摆幅的一半。

3、点击右下角的eye measurement，选择刚刚画的眼，填入threshold，bins多填一点。即可得到random jitter（因为左侧它自动对齐了所以jitter几乎为0，要想换个edge看，就在cross type选）。

pss+pnoise

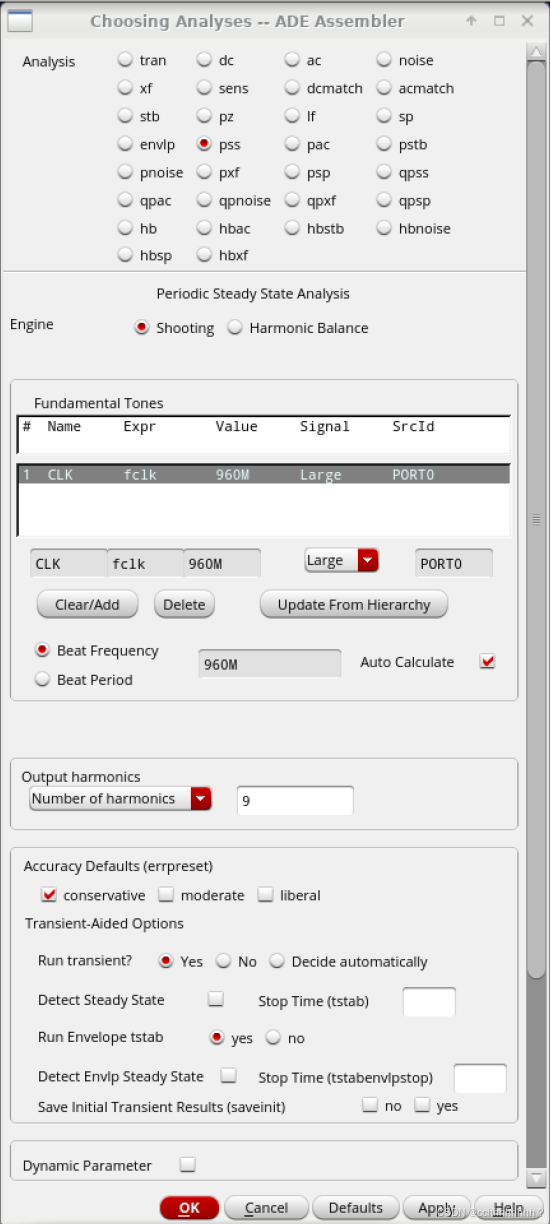

1、设置pss仿真

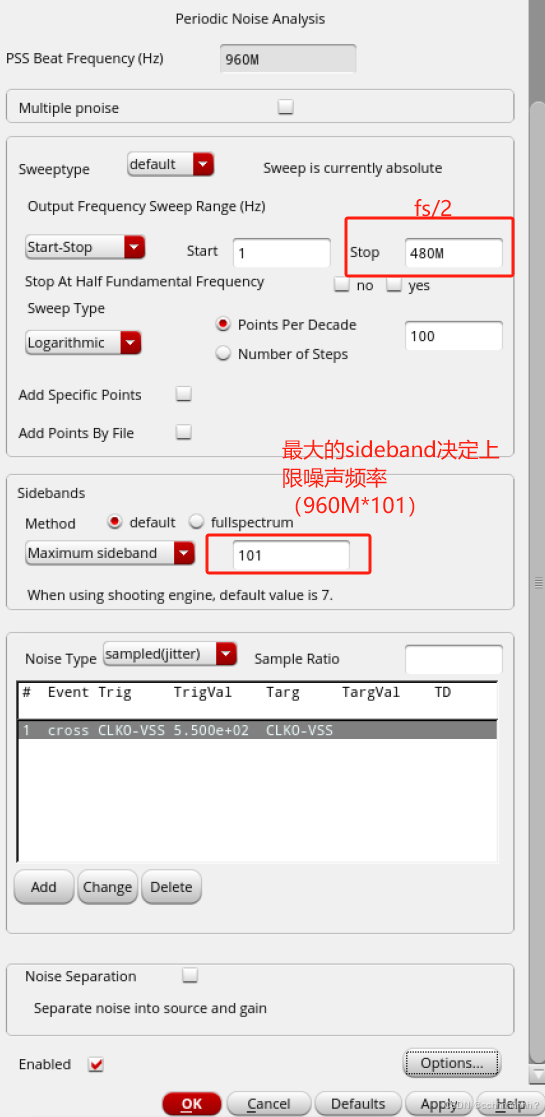

2、设置pnoise

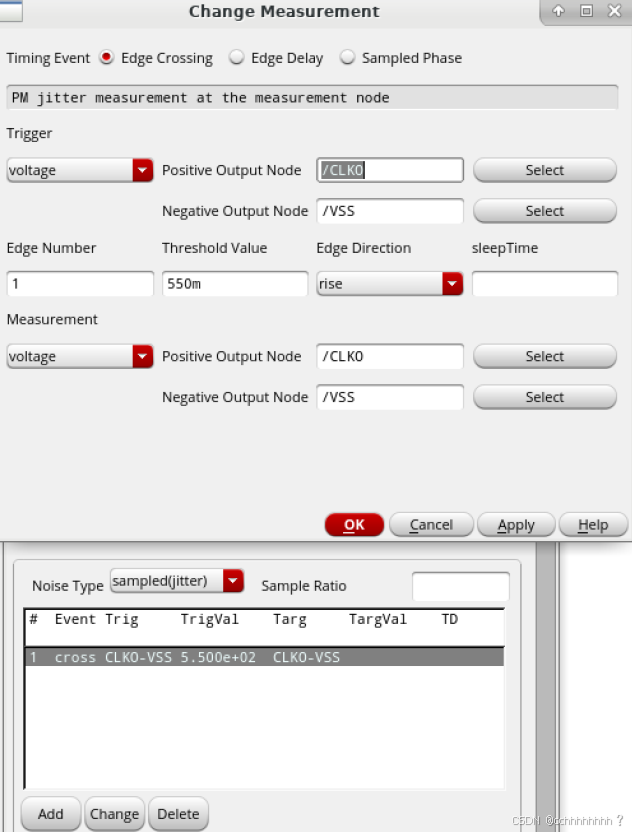

trigger是时钟信号，measurement也是时钟信号

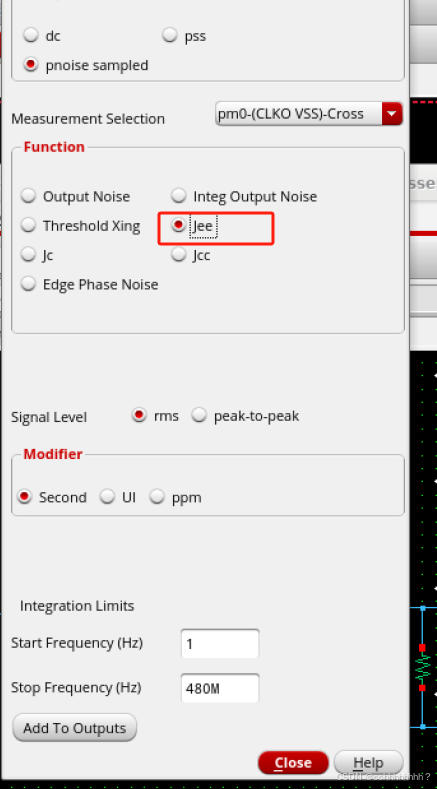

3、查看输出

pss+pnoise详解 https://blog.csdn.net/weixin_42221495/article/details/135466315

2024NS SAR(TSMC28)

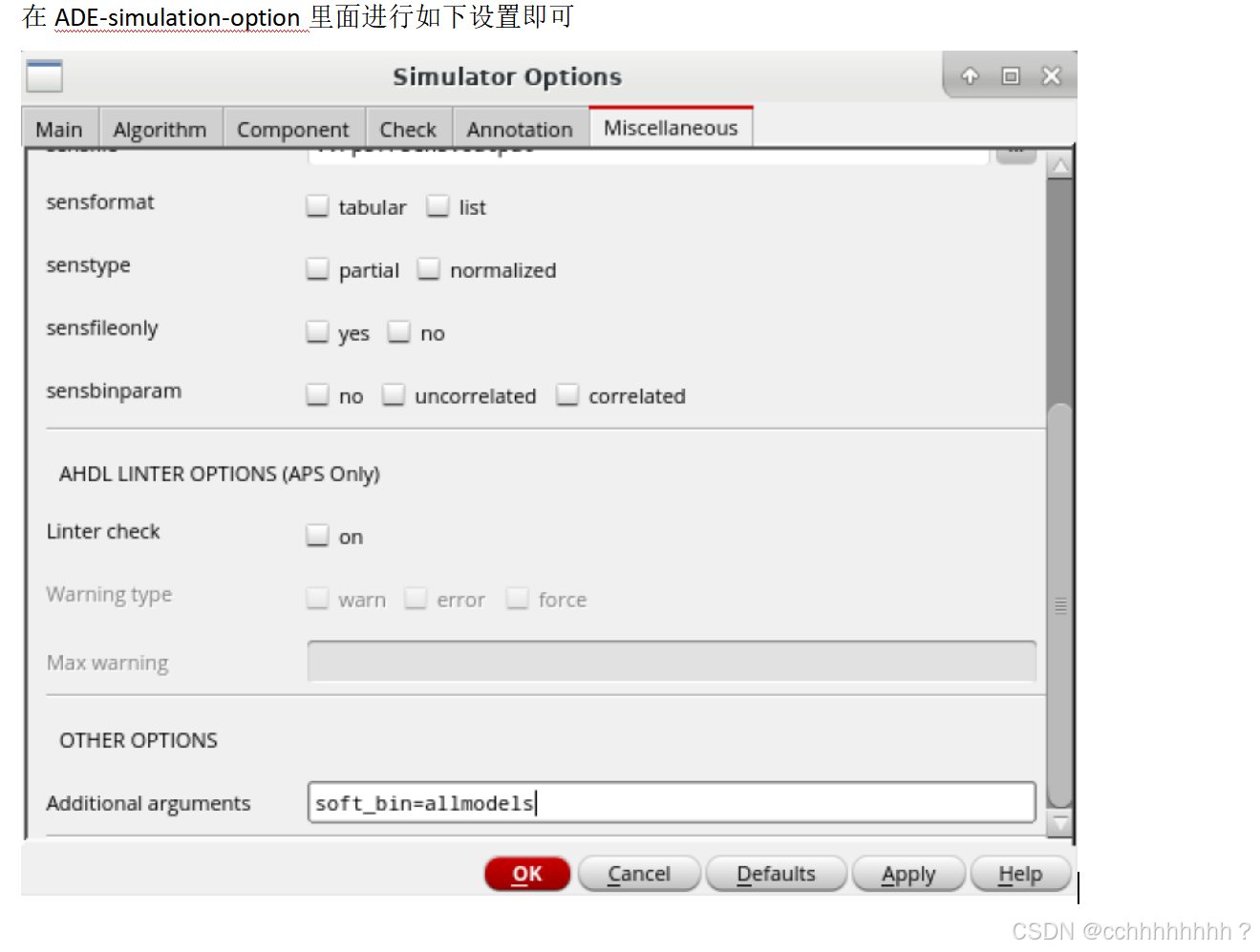

1.无法仿真，仿真就报错：Error found by spectre during initial setup. ERROR(CMI-2440):"/process/tsmc/CLN28HPC+/TSMCHOME/PDK/PDK1 _elk v1d8_3.scs ”53092: MO: The length, width, or area of the instance does not fit the given lmax-lmin, wmax-wmin, or areamax-areamin range for any mo

解决：

2025 THA of pipeline

1. spectre X仿真精度较低，并且无法设置步长和retol 解决： spectreX默认不可设置步长和retol，需要在advance option中勾选上preset overide，并且后面的框什么都不填则设置跟从你原本在.tran和simulation option中的设置。
2. tran仿真查看dc工作点：option-output-infotimes 设置需要查看工作点的时间。有利于观察在大摆幅下mos 管的工作状态变化。
3. lvs的split gate打开，nand门无法识别A B端的区别。
4. 仿真的电路很简单，同时带有很多理想元件时，即使约束了retol和tran的步长，仿真也可能不准，所以这种时候要尝试把spectreX的AX，CX用起来。
5. 后仿真时，c cc网表仿真时，外部连接为noConn或浮空节点，在result browser里面看不到这个节点，但是网表里面又有这个节点，这是因为这个节点的被仿真器优化了。如果想要看这个节点的结果有两种方案：
   • output-to be saved-把这个节点手动加上去，即使你在save all里选择的是save allpub/save all。
   • 在这个节点外部接一个1MOhm的超级大电阻，在不影响电路结果的情况下，将此节点接一个器件到vcc或者vss。
6. pex抽取时，不想抽底层的某个net，在Exclude Toplevel Source Nets 填入，RVE中source net显示的名字，即可不抽取这个底层net。
7. Smic的工艺仿真dc match不显示贡献，需要把corner切换到mc。
8. check/asserts输出显示disabled，可以查看output log，搜索check，看看check运行的情况。此处发现是没有设置model和cond就显示ignored due to incorrect parameter。model设置为device 的cell name，cond是你判断的调节，设置为v(g,s)>1.8等等也就是你要check的条件。这些都可以在help文档搜索static mosfet voltage check搜索到。
9. check仿真运行的开关也要在simulation-option-analog里面打开。dochecklimit：yes；checklimitdest：both/psf；opptcheck：yes。
10. tran仿真中查看工作点（gm,vgs等等）的波形（以下顺序不能乱）：
    (a. save all：选择 save allpub）
    b. outputs-to be saved select op parameter-选择需要save的器件
    c.跑一次tran仿真
    d.打开calculator，点击ot，选择器件，下拉框选择需要保存的工作点的量，点击到send to ade（齿轮符号）
    e.这样output里面就会自动出现保存你要保存的东西了。

2026 charge pump

1. charge pump带反馈环路，采用pss+pstb进行stb仿真运放的相位裕度。
   231的设置跟之前的不太一样。
   两个办法：
   detect steady state：自动寻找稳态，但是这个对于需要时间稳定的电路来说，pss没办法直接收敛。需要将.tran仿真的spectre.fc文件加载到pss的option的readic中。
   设置tstab：pss会在tstab时间附近进行稳态寻找，设置了tstab之后不能再勾选detect steady state否则tstab就没用了。
   pstb需要add specific points，从pss输出波形中找到比较稳定时间点填入。
2. 直接带diffamp跑容易一把跑飞，最好是带着limiting_diffamp。

2026 input matching net

1. rf设计几乎都基于扫描，可以采用spec summary来挑选最优解（maestro右上角那个绿√红x）。spec summary 可能还是之前的results，点击spec summary上一个带上传符号的标志，即可更新为当前仿真的结果。

TIPS

1.服务器和本地电脑之间无法直接复制，在terminal中输入vncconfig&，在那个小窗口不被关掉期间，都可以复制。
2.在 terminal 中运行：find . -name "*cdslck*" -exec rm -f {} \；
或者： rm 'find . -name "*cdslck*"' 删除所有的cdslck文件。
3.layout插入instance的时候，instance的版图离鼠标很远。原因是instance的版图没有画在版图的中心点上。改变一下中心点位置即可：edit-advanced-move origin
4. .cdsinit如果在本地目录有，就不会加载根目录的cdsinit，所以有些软件例如calibre，就不会给你加载，所以想自己配置cdsintit文件就要先把根目录下的复制过来，再进行配置。
5. 快速建立symbol，参考快速建立symbol但是至今用shift n添加不太行，得复制那个橙色的。另外在cdf里的设置也不可或缺。并且在调用时，需要增加user property-netSet-vdd以及vss，来和inheritvdd vss对应。
6. simulation文件太多太大，如何快速删除，cd到simulation路径：执行命令du -h --max -depth=1 | sort -rh | head -n 10，只寻找当前目录下第一层目录，并从大到小列出前10个。
7. linux系统对比文件，bcompare &进入GUI或者bcompare pathA pathB对比路径分别为A B的两个文件。
8. 获得别人的tb，先检查温度，先检查温度。
9. 浮空的电容节点一定要设置initial condition。可能前仿网表没问题，后仿网表会突然出现奇怪的问题，仿真器之前收敛的节点的初始电压的被后仿网表冲掉了。
10.lib库过多分类管理，先新建一个新的库（新建文件夹/new lib均可以），再 写入ASSIGN xxx COMBINE lib1 lib2 lib3，就把lib1 lib2 lib3放到一个路径下了

未完待续…
