背景：一些常见的矩形/圆形焊盘，设置参数就可。碰到非规则的一些焊盘，那只能用Cadence Allegro PCB来画咯。
一、新建图形

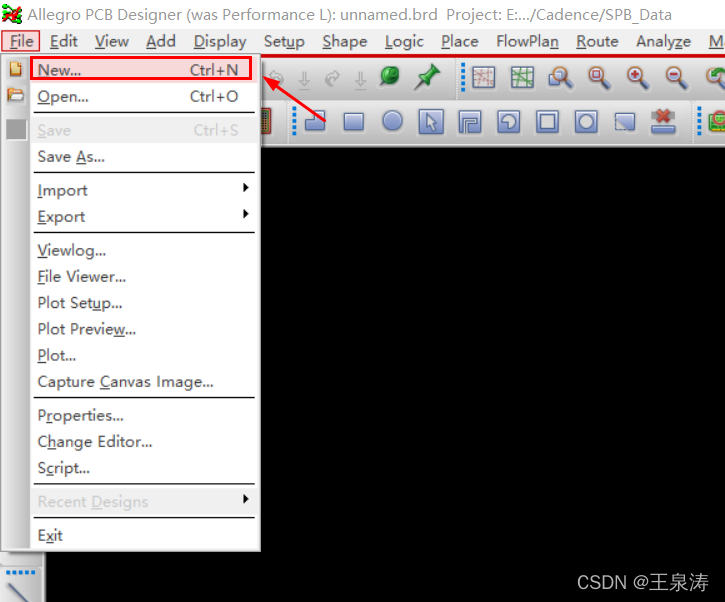

【File】——>【New…】

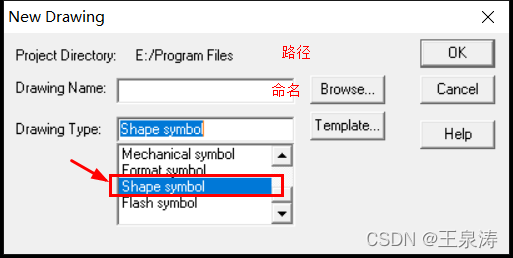

弹出如下窗口，选择绘制的类型Shape symbol、路径，输入名字

二、设置参数

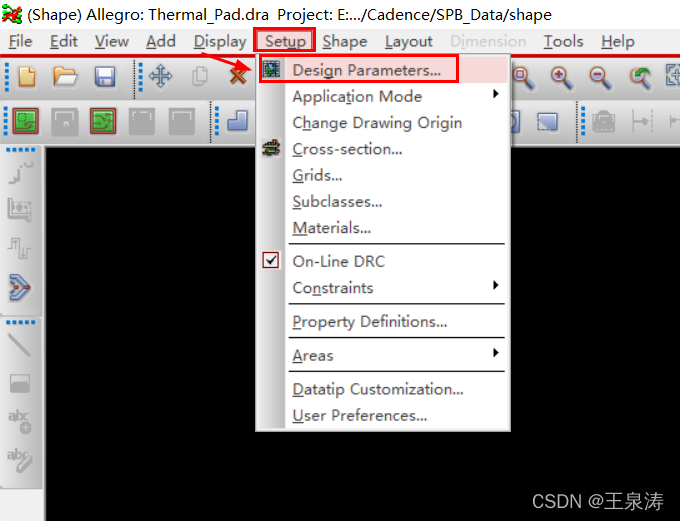

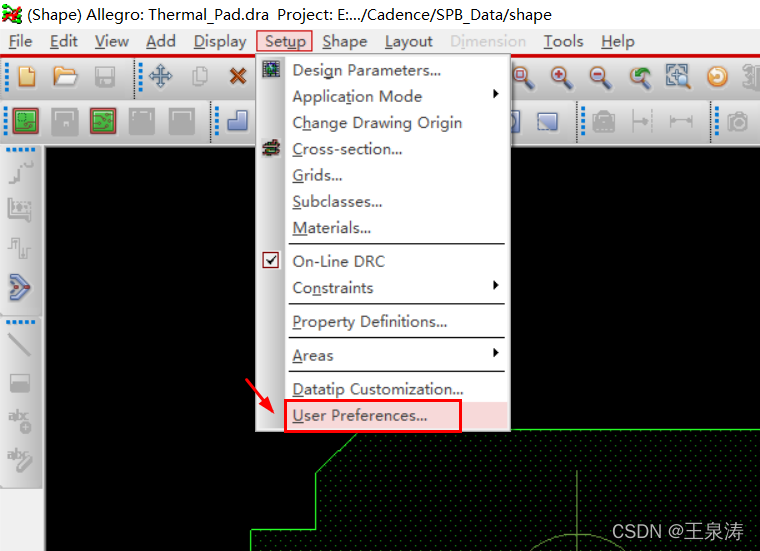

【Setup】——>【Design Parameters…】

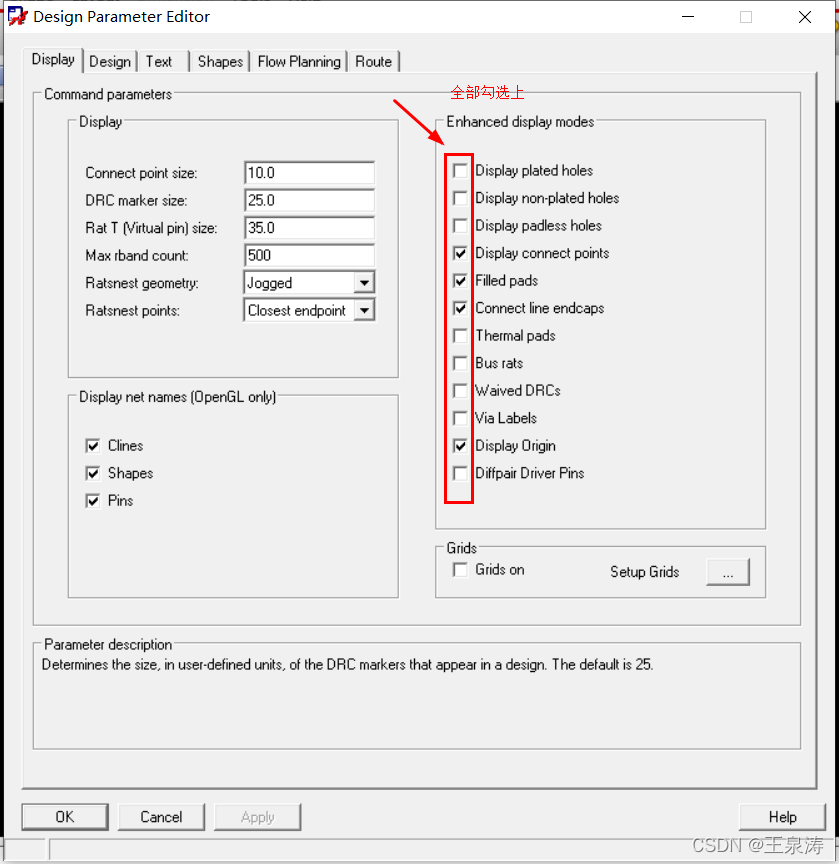

Enhanced display modes：增强型显示模型。全部勾选上。

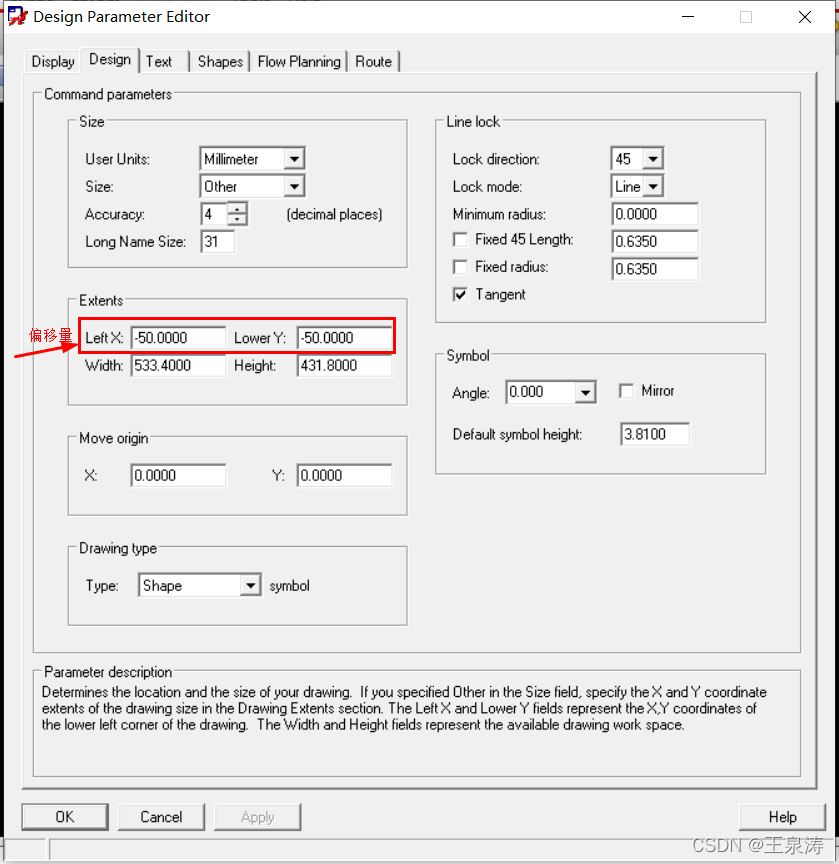

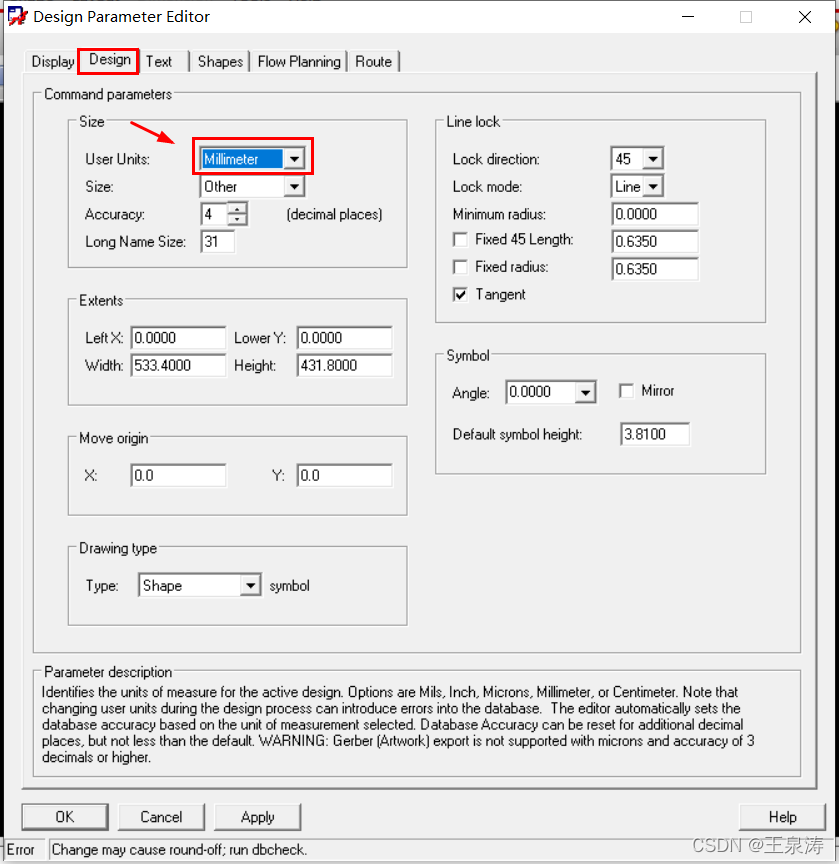

在【Design】设置单位为mm

设置偏移量（-50，-50）
三、绘制图形

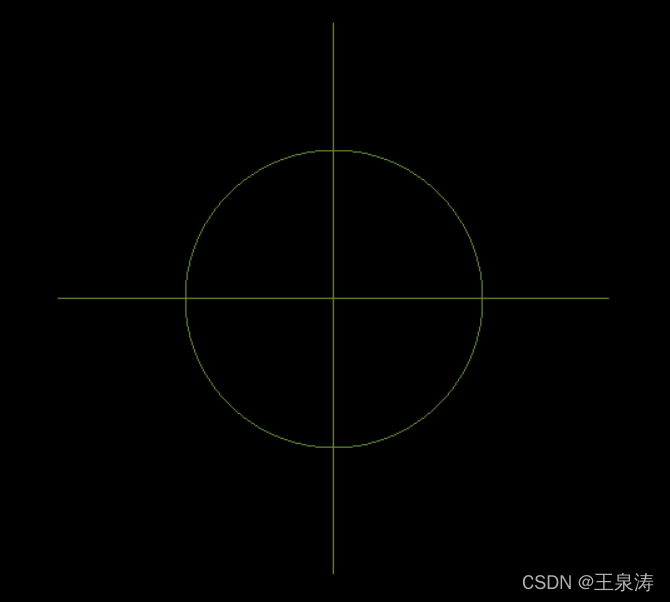

1、找到原点，即参考点
缩放鼠标滚轮，可以让其呈现出来

2、添加异形铜皮

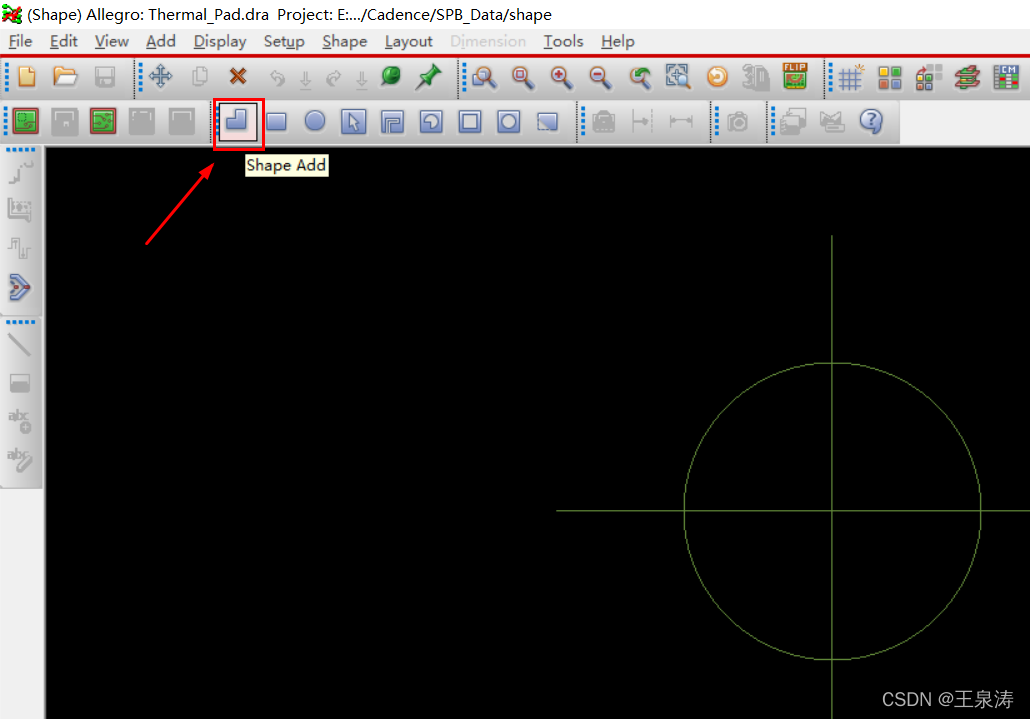

点击添加异形铜皮的图标（Shape Add）

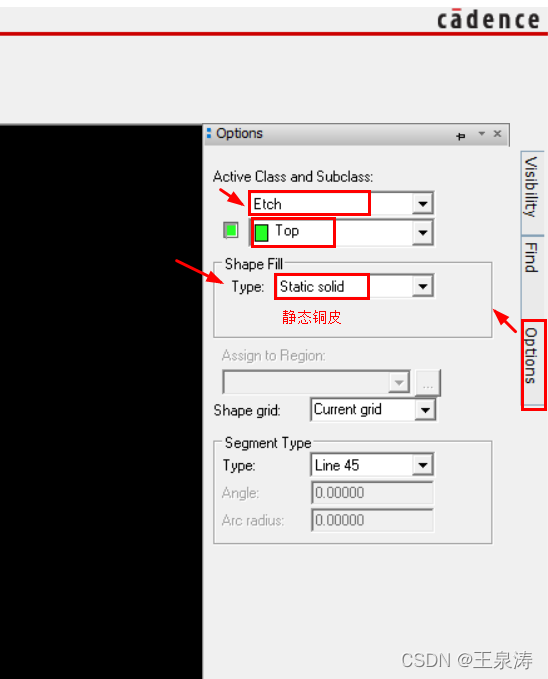

点击右侧【option】，应该选择Etch类里Top层，铜皮类型选Static solid（静态铜皮）

3、画边框

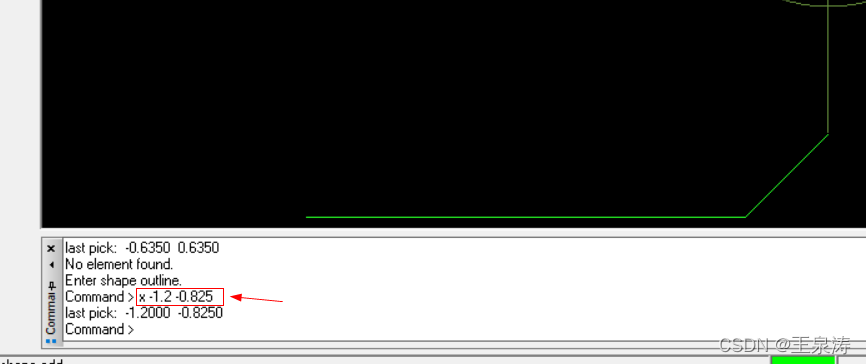

在命令行输入起始点坐标，如：（-1.2，-0.825）

x -1.2 -0.825 //起始坐标指令

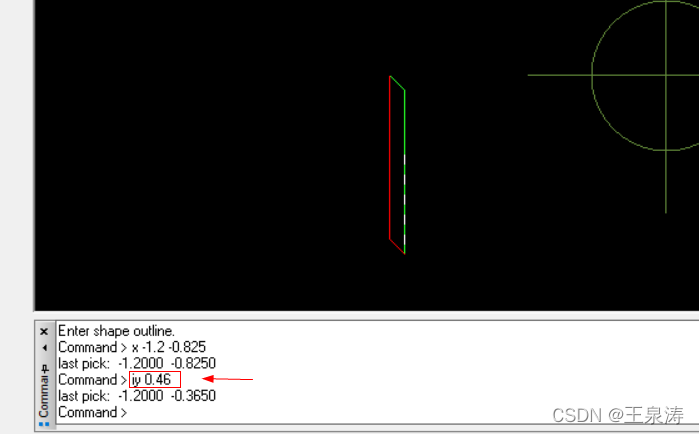

可以看到绿色的线出来了，接下来走向上偏移量0.46，向左偏移0.3，向上偏移0.23，

iy 0.46 //向上偏移量指令iy

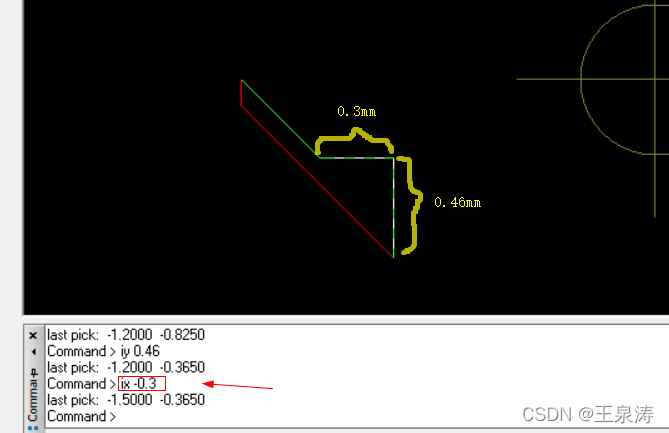

ix -0.3 //向左偏移量指令ix

iy 0.23 //向上偏移量指令iy

类似于上述命令操作，依次同理进行

ix 0.3 //右移0.3
iy 0.27 //上移0.27
ix -0.3 //左移0.3
iy 0.23 //上移0.23
ix 0.3 //右移0.3
iy 0.46 //上移0.46
ix 2.4 //右移2.4
iy -0.46 //下移0.46
ix 0.3 //右移0.3
iy -0.23 //下移0.23
ix -0.3 //左移0.3
iy -0.27 //下移0.27
ix 0.3 //右移0.3
iy -0.23 //下移0.23
ix -0.3 //左移0.3
iy -0.46 //下移0.46
ix -2.4 //左移2.4

经过偏移命令操作完后，可以得到一个完整封闭的铜皮。见下图：

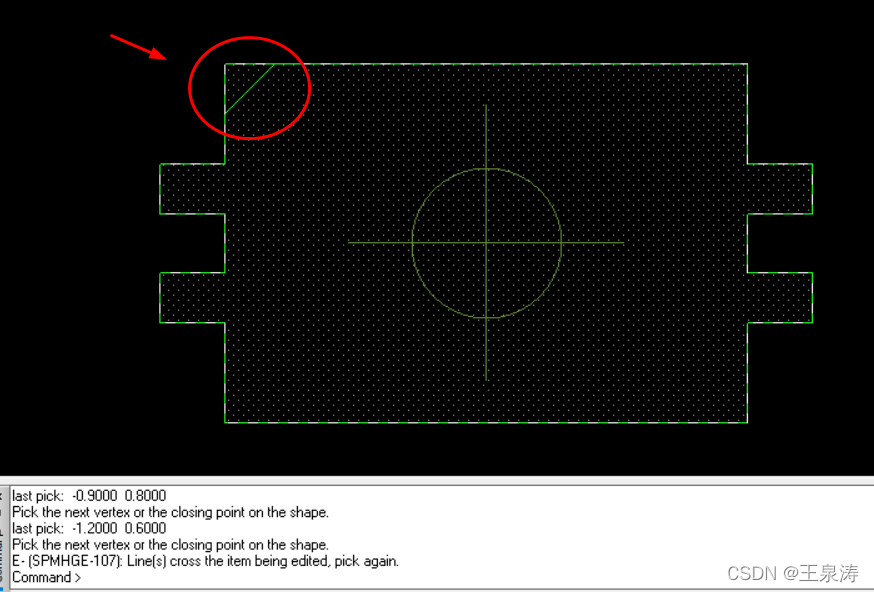

4、倒角处理（表1脚）

通过修补的方式来剪掉，即点击图标【Shape Edit Boundary】

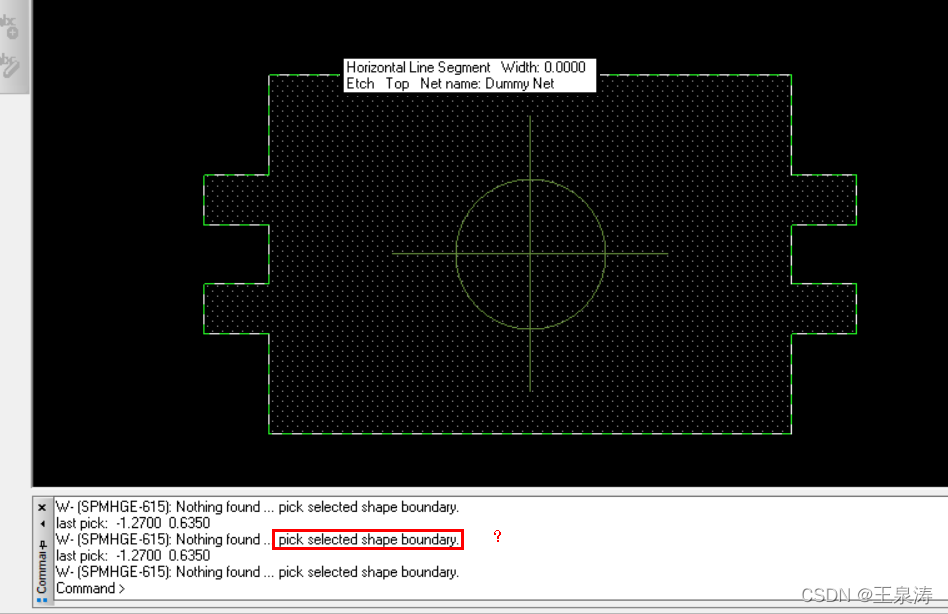

当鼠标选中到边界，发现识别不出

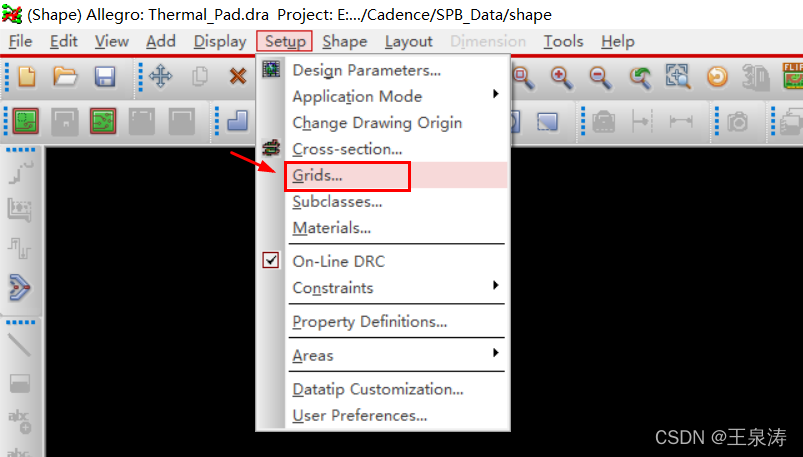

此时，需要调整一下视图栅格（调小）

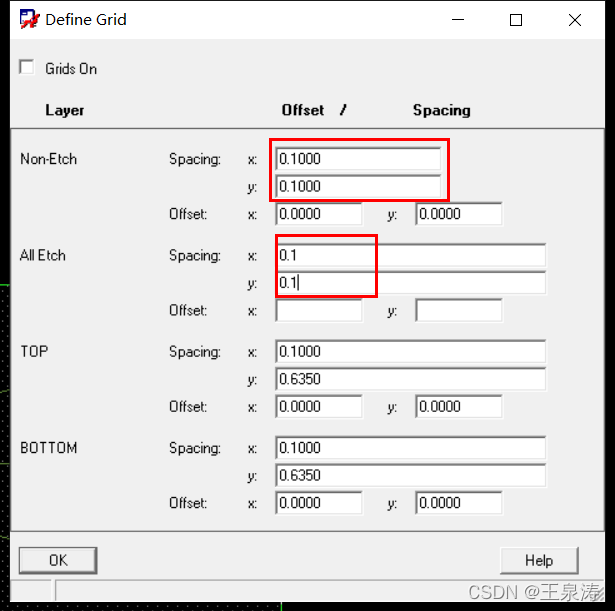

将Etch里的间距都设为0.1

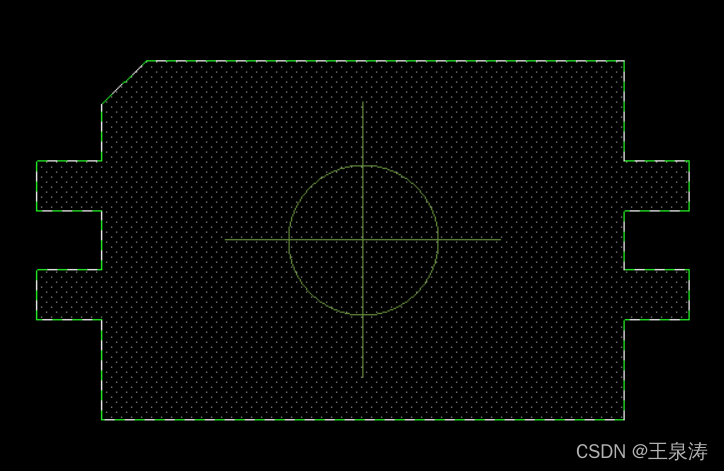

最后呈现出规范的异形散热焊盘

四、保存文件及调用

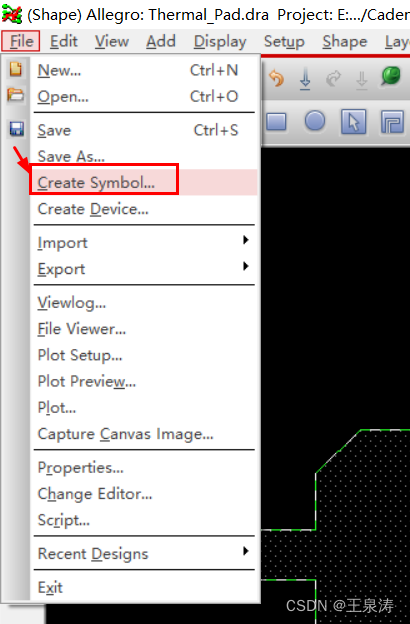

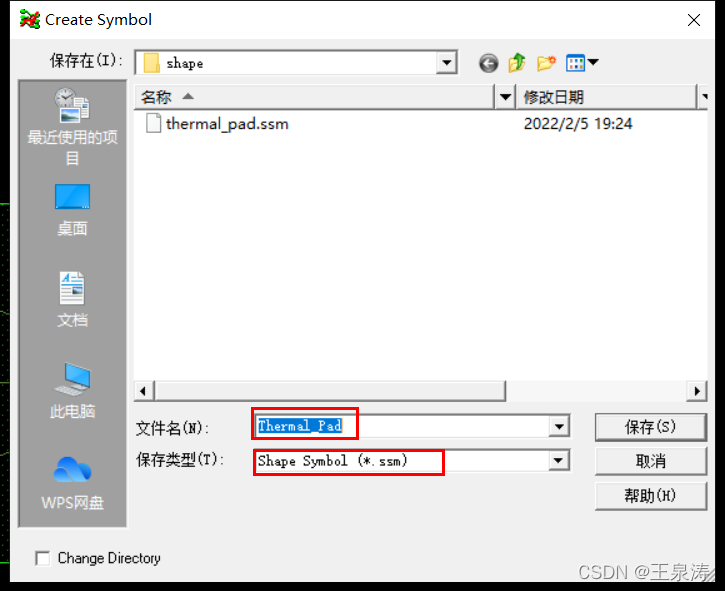

4.1保存文件

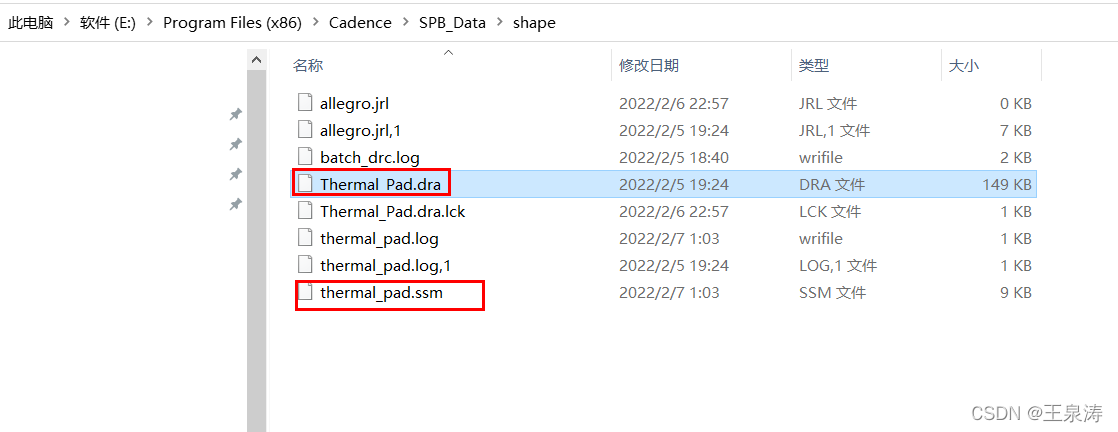

目录下的文件如下

4.2调用焊盘

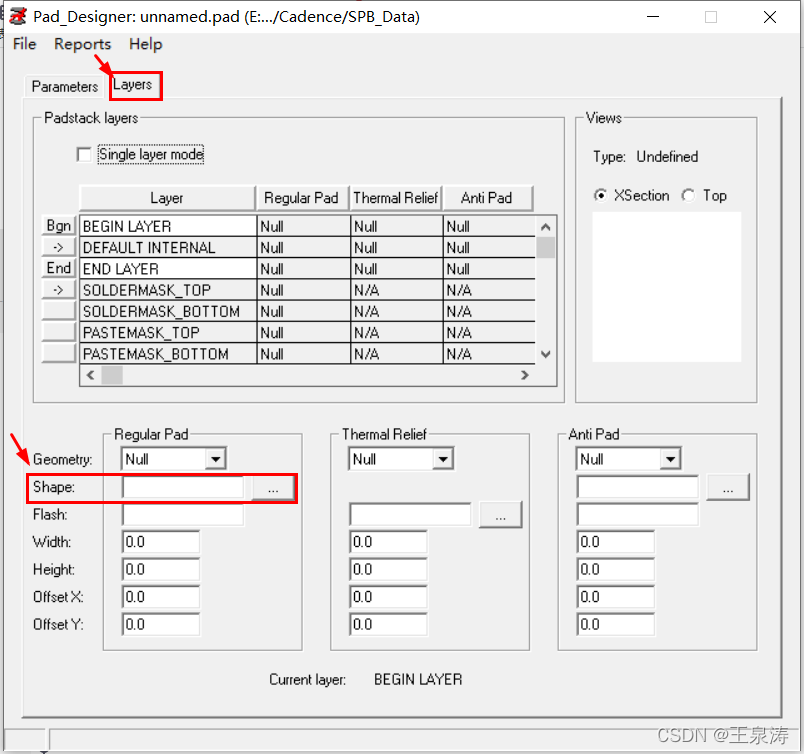

打开Pad Designer，点击【Layers】，可以看到【Shape】

点击【Shape】右侧旁边的展开栏

/***************************************************************************************************************

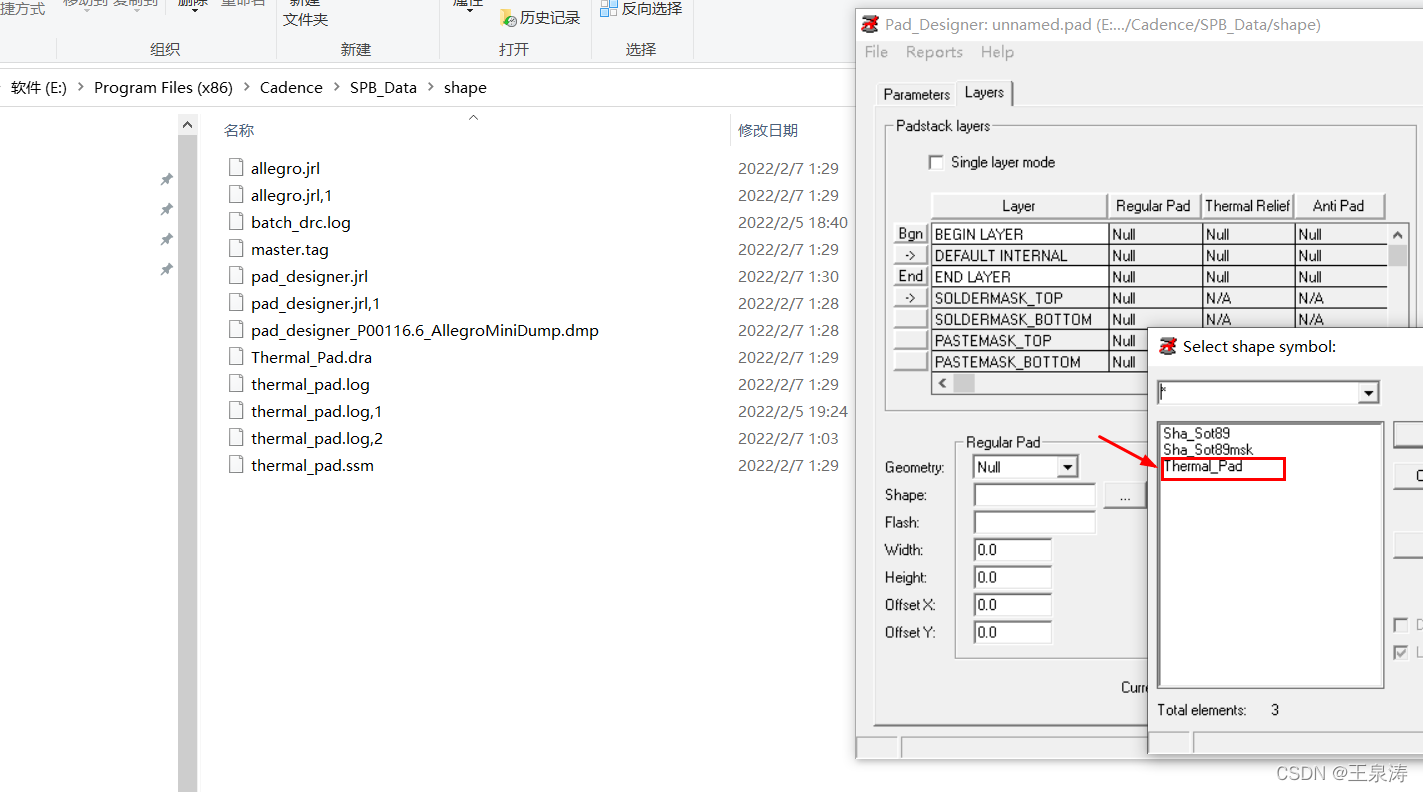

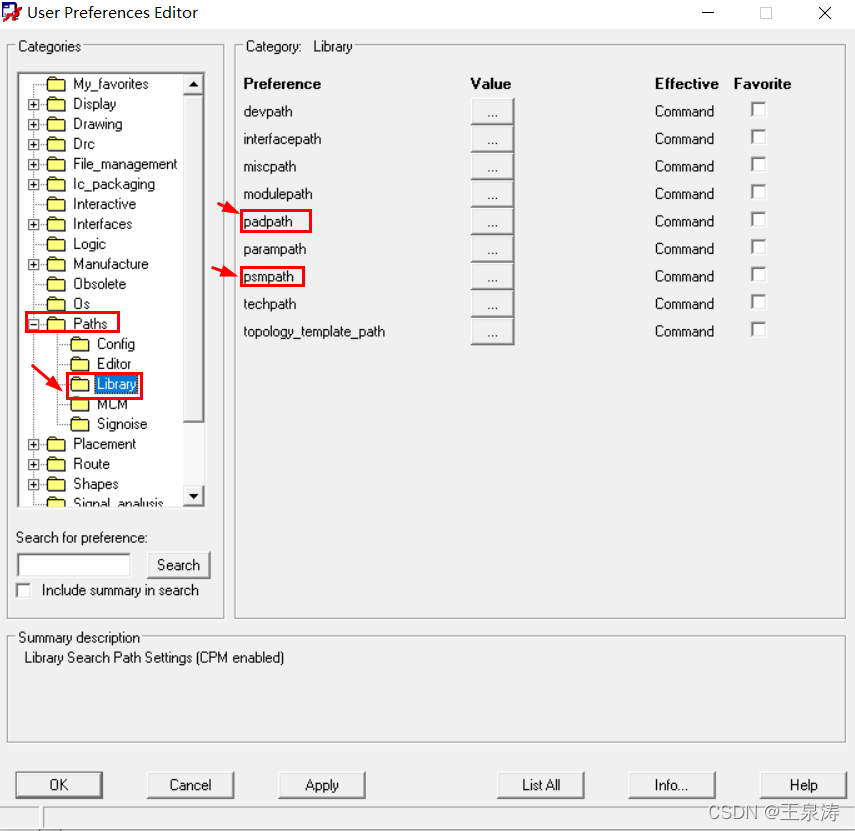

（注：此时，如果没有显示出所画的异形散热焊盘Thermal_Pad，那需要设置一下路径。）


****************************************************************************************************************/

关掉Allegro，重新打开Pad Designer显示出来

暂时，就更新到这儿了，后面画封装时，还得导入……
