目录

         1. 要求

         2. 资源介绍

3. 实践步骤

  3.1 搭建基本场景

  3.2 设备的文字介绍

  3.3 设备配件介绍：挂载脚本

         4. 其他：多轴联动、视频播放、截图保存

---

1. 要求

  1. 场景基本搭建：建立博物馆、工厂、办公室、卡通、乡村等不同主题的场景，室内场景或室外场景不限，并可在场景中加上植物、家具、设备等符合场景主题的元素。





   2. 内容要求1：选择教材中提及的机床设备之一，如：普通车床、普通铣床、钻床、磨床、CNC等设备，从其作用、结构、装夹、组成、生产工件举例等各角度使用文字介绍，至少介绍3项以上。

  3. 内容要求2：在场景中单独摆放2.中设备的重要配件（如刀具、夹具、工具等），并使用文字介绍，至少介绍2项以上；

  4. 细节要求：场景中需包含安全操作规程，并上墙悬挂；

  5. 功能需求：实现工程场景的漫游，实现工程设备、主要部件的认知介绍功能；

  6. 功能需求：（1）加入旋转脚本，用于控制展台或机床主轴；（2）加入平移脚本，可以控制车床溜板箱或尾架移动；

  7. 拓展（可尝试）：（1）在场景内播放视频；（2）用手柄按键控制6.中的功能；

  场景举例：

 要达成以上目标，本次课程需要完成的所有工作流程如下图简介，详细过程请参考下文3. 实践步骤

2. 资源介绍

  1. 在Assets下的所有文件是已放置在电脑硬盘中的资源。



  其中：

  （1）1-3D模型:所有3D模型，包括需要用到的主要机床设备和配件

 （2）MyMaterials:所有的材质。其中，在金属材质中，含有合金钢、碳素钢等工程材料，请按照机床配件或产品的不同用料选择相应材质贴图。



（3）其他资源：

3. 实践步骤

  3.1 搭建基本场景

  1. 建立地面Plane，并将其放到合适的位置（0，0，0）、缩放到合适的大小和修改表面材质。

并且将VR的第一人称控制器OVRPlayerController拖入Hierachy列表中。注意:OVRPlayerController不能成为任何一个对象的子节点

（位置：Assets>0-VR接口>OVRPlayerController）



    2. 如果建立室内场景，需要加入“Assets->1-3D模型->1-1建筑”中的房子模型，因为这些房子是双面材质，其他单面材质的房子不一定能用。加入房子后，需要对房子的位置、大小和表面材质做调整。



如果室内光线较暗，可以采用以下2种方式解决：

  （1）在室内增加区域光：Hierarchy空白处点右键->Light->Directional Light

 -> ->

   （2）屋顶使用玻璃材质（位置：Assets>2-材质颜色->Glass），让外界光线照入室内

   -->

  3.2 设备介绍（UI）

  1. 在场景中加入要介绍的设备：可以从“Assets>1-3D模型->1-2机床及配件”中选择。并且在设备后面的墙上挂上相应的设备安全使用规程。



   2. 加入"手柄激光线"（位置：Assets>5-文字介绍->"手柄激光线"），直接拖入Hierarchy列表中的空白处

*注意，整个场景中，只要放一个"手柄激光线"即可！！！

 3. 最后一个控件“文字介绍”拖到场景当中，需要放置介绍文字和按钮的位置。这个“文字介绍”的内容如下图，包含了一个文字部分和一个按钮部分。“文字介绍”控件在场景中可以反复出现和使用。

  如果需要修改文字内容：分别选择TitleText或ContentText子节点，在它们的Inspector节点中，可以修改文字内容、文字大小、颜色等

 （4）运行时显示文字：在场景运行时，右手手柄会有射线显示，当射线接触到按钮时文字就会显示，当射线离开按钮时，文字就会消失。



  3.3 脚本

  1. 选择设备配件3D模型：可以从“Assets->1-3D模型->1-2机床及配件中”选择刀架、车刀、卡盘等机床配件，或者可以从已经在场景中的设备上直接复制，方法如下（不一定适用于所有模型）：

  （1）在场景中选择并点击需要的设备配件，同时在Hierarchy列表会相应地选中该配件的节点；

  （2）点右键，复制该节点，粘贴到Hierarchy空白处，并在场景中将其放置在合适的位置。





  2. 在场景中，如果需要展示一个物体，给它加上旋转脚本更有展示度。比如场景中的这个盘子：

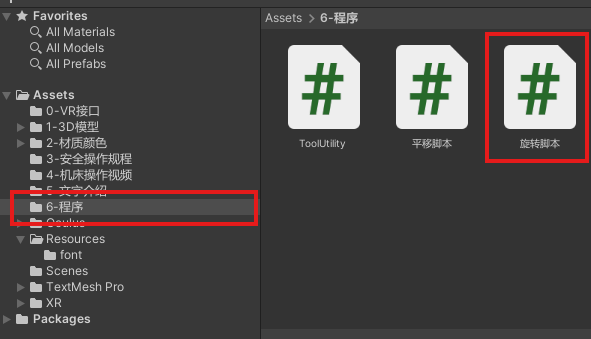

    旋转脚本已经写好，在6-程序->旋转脚本

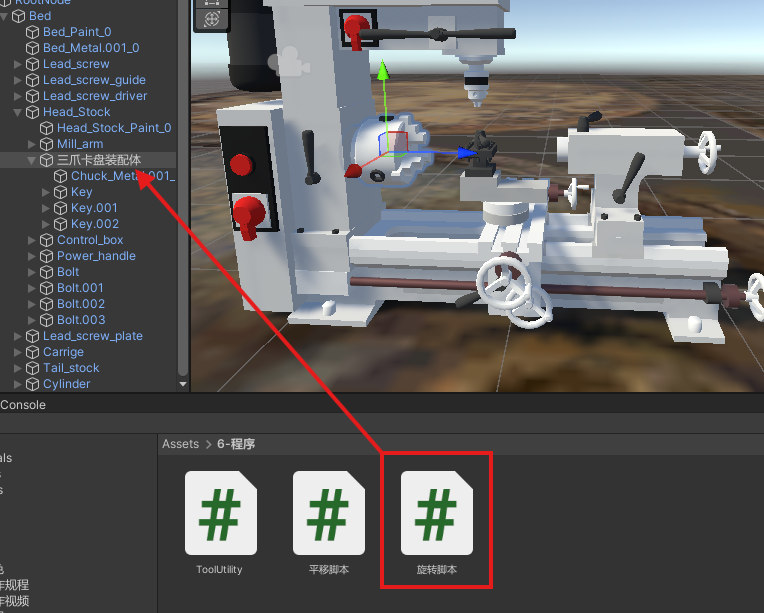

  将旋转脚本拖到需要旋转的装配体上：

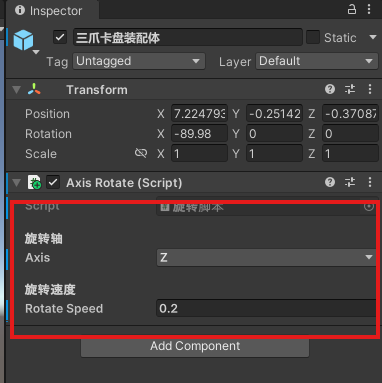

  并可以在右边Inspector上修改旋转轴和速度：

  这个旋转脚本可以拖到场景任何需要旋转功能的物体上。

  （*拓展读物：脚本怎么写？旋转的原理是什么？详情请点击传送门：小程序1--旋转的圣诞树  ）

3. 溜板箱的平移运动 —— 平移运动与旋转的运动一样，也是虚拟世界中最基本的运动。

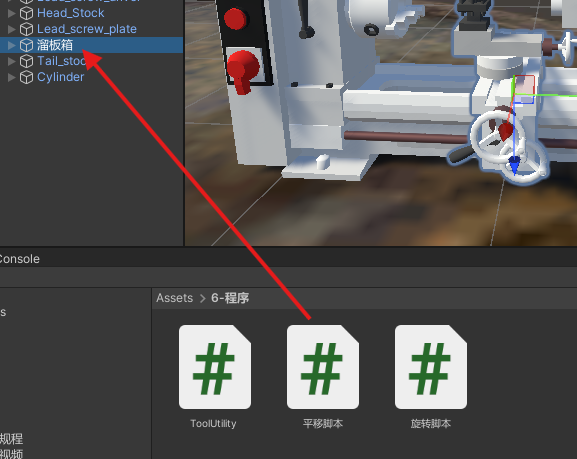

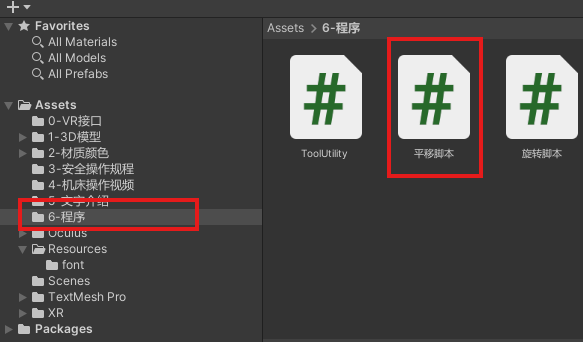

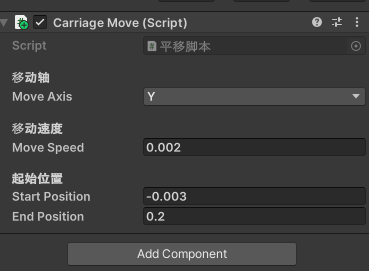

  和2. 中的方法一样，我们可以在机床上，找到溜板箱的整个装配体，加载平移脚本，并在Inspector上修改必要参数，实现溜板箱在行程范围内的移动。

（*拓展读物：溜板箱为什么能移动到限位位置就回头？原理可以参考 ：小程序12--溜板箱的平移运动）效果如下图展示：

现在你的场景中已经有激光线控制文字，有能够运动的设备，是不是有动态、有交互？这样，一个基本的展示类型的工程场景就完成啦！

最后，别忘记给场景截个图，或者录个视频，留存你辛苦完成的作品，期末总结时可能会用到哦！

4. 其他(拓展训练）

1. 场景中有各种旋转轴：主轴、旋转手柄、工件转台；还有很多做平移运动的溜板箱、尾架。能让它们都动起来吗？

2. 场景中播放视频：可以参照UI的交互（6）-播放视频

3. 有一个问题：现在一运行场景，设备就自己动起来了，那能不能在场景中实时控制机床的运动呢？我想让它动它就动，想让它停它就停？

  当然可以！比如可以尝试使用手柄按键来交互。代码就是这句话：

if(OVRInput.GetDown(OVRInput.RawButton.X))
{//当按下左手柄的“X”按钮

   //这里写一下按下按钮你想做的事

}

if(OVRInput.GetDown(OVRInput.RawButton.X))
{//当按下左手柄的“X”按钮

   //这里写一下按下按钮你想做的事

}

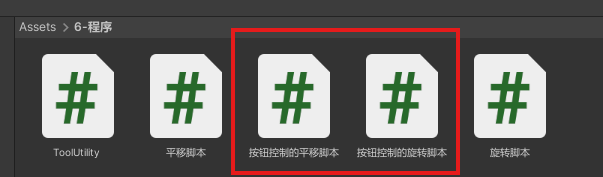

    比如，我想按一下左手柄的X按钮，让主轴旋转起来，再按一下让主轴停止。可以尝试一下6-程序中的“用按钮控制的脚本”：



  你也可以尝试一下使用其他按钮，比如X、Y、A、B来控制旋转、平移等动作，也可以尝试控制运动速度的变化。
