网络实验_DHCP地址分配
DHCP理论知识：https://blog.csdn.net/weixin_45839854/article/details/106004621要求SW1作为三层网络设备，负责本公司内DHCP地址分配；VLAN10中，开启全局配置模式，网关地址为192.168.10.254，网络掩码为255.255.255.0，不允许将192.168.10.1~192.168.10.199分配出去，且要求PC1的
·
要求
-
SW1作为三层网络设备，负责本公司内DHCP地址分配；
-
VLAN10中，开启 全局配置模式，网关地址为192.168.10.254，网络掩码为255.255.255.0，不允许将192.168.10.1~192.168.10.199分配出去，且要求PC1的 IP地址绑定为192.168.10.200.VLAN10中 租期为1天1小时1分钟；
-
VLAN20中，开启 全局配置模式，网关地址为192.168.20.254，网络掩码为255.255.255.0
-
VLAN30中，使用 接口配置模式进行配置DHCP服务。
拓扑图：
配置
进入SW1进行基础配置：
配置VLAN，开启DHCP总开关，开启VLAN10、VLAN20的全局DHCP服务，配置VLAN10、VLAN20、VLAN30的IP地址（同时作为各VLAN的网关地址）。
sys
sysn SW1
dhcp enable ----开启DHCP的总开关
vlan batch 10 20 30
int vlanif 10
ip add 192.168.10.254 24
dhcp select global -----开启全局DHCP
int vlanif 20
ip add 192.168.20.254 24
dhcp select global
int vlanif 30
ip add 192.168.30.254 24配置VLAN10和VLAN20的DHCP地址池，及VLAN10地址池中的详细信息
ip pool vlan10 ----配置地址池，名称为vlan10(便于区分)
gateway-list 192.168.10.254 ----配置vlan10地址池的网关地址
network 192.168.10.0 mask 24 ----配置vlan10地址池中可分配地址（网络地址 网络掩码）
excluded-ip-address 192.168.10.1 192.168.10.199 ----不允许192.168.10.1~192.168.10.199之间的地址分配出去
static-bind ip-address 192.168.10.200 mac-address 5489-98DD-3DD9 ----将192.168.10.200的地址绑定到PC1上（得到PC1的MAC地址即可）
lease day 1 hour 1 minute 1 ----配置vlan10地址池的租约到期时间为1天1小时1分钟（最小单位为1分钟）
ip pool vlan20
gateway-list 192.168.20.254
network 192.168.20.0 mask 24由于VLAN 30是要求在接口模式下进行配置，那么就需要先进入到接口模式
int vlanif 30
dhcp select interface
gateway-list 192.168.30.254
network 192.168.30.0 mask 24配置基本完成，但需要将各个端口连接类型修改为access，以便PC的流量可以上到SW1交换机（DHCP服务器）
int g0/0/1
port link-type access
port default vlan 10
int g0/0/2
port link-type access
port default vlan 20
int g0/0/3
port link-type access
port default vlan 30进入PC，(选择DHCP获取IP地址)输入下方命令验证IP地址是否为192.168.10.200

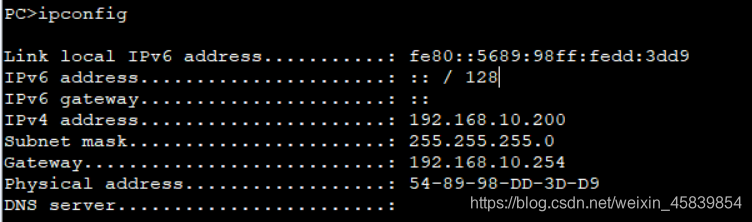

ipconfig验证成功，如图所示：
依次验证其他PC，确认是否得到IP地址。
DHCP中的验证命令
-
查看设备中DHCP所有地址池信息：
dis ip pool-
查看指定地址池详细信息：
dis ip pool name vlan10-
查看设备中所有IP地址与MAC地址的对应关系
dis arp
