在当今数字化时代，视频会议、在线教育、网络直播等应用场景对网络传输效率提出了严苛要求。当单一数据流需要同时送达数百个终端时，传统单播模式会因重复传输造成带宽浪费，而组播技术通过"一次发送、多点接收"的特性，成为解决大规模数据分发的关键方案。协议无关组播（Protocol Independent Multicast，PIM）作为当前最主流的组播路由协议，凭借其独特的架构设计，在复杂网络环境中展现出强大的适应能力。

一、核心优势

PIM的"协议无关"特性体现在其不依赖特定单播路由协议的机制设计上。不同于MOSPF等需要维护独立组播拓扑的协议，PIM直接利用现有单播路由表进行RPF（Reverse Path Forwarding）检查。这种设计带来三重优势：其一，降低协议复杂度，避免重复计算组播拓扑；其二，提升兼容性，可与RIP、OSPF、IS-IS等任意单播协议协同工作；其三，增强扩展性，在骨干网中支持数万级组播组同时运行。

二、双模式架构的精准适配

PIM协议定义了两种核心工作模式，针对不同网络场景提供定制化解决方案：

2.1 稀疏模式（PIM-SM）

适用于组播成员分布稀疏的大型网络，采用"拉取式"数据分发机制。其核心组件包括：

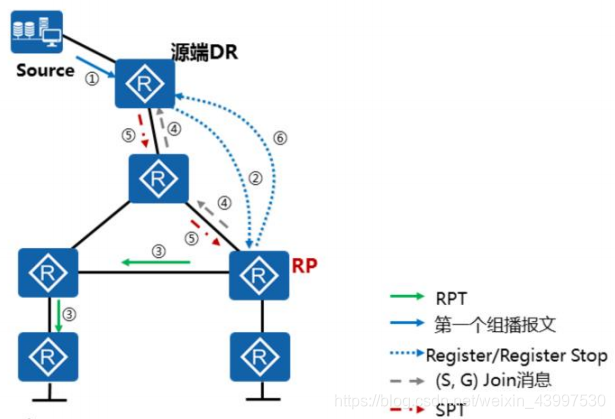

汇聚点（RP）：作为组播组的临时交汇点，新成员通过向RP发送Join消息加入组播树。某金融数据中心采用双RP热备架构，确保关键业务组播的连续性。
共享树（RPT）：以RP为根的转发树，初期数据沿RPT传输，当流量达到阈值时自动切换为最短路径树（SPT）。这种双树机制在控制核心设备负载的同时优化传输路径。
软状态机制：通过周期性刷新维持组播状态，当网络拓扑变化时，30秒内即可完成路由收敛。某运营商骨干网实测显示，PIM-SM在跨省链路故障时，组播流量切换延迟低于50ms。

2.2 密集模式（PIM-DM）

针对组播成员高度集中的局域网环境，采用"推送式"分发策略。其运作包含三个阶段：

泛洪阶段：源设备向所有接口广播组播数据，确保初始覆盖率。
剪枝阶段：路由器通过Prune消息通知上游停止转发，某企业园区网测试显示，剪枝操作可在2秒内完成全网收敛。
嫁接恢复：当新成员加入时，通过Graft消息快速恢复数据传输，在视频监控系统中实现亚秒级响应。

三、关键技术突破

3.1 RPF检查机制

PIM通过逆向路径检查确保数据流沿最优路径传输。某数据中心实测表明，启用RPF检查后，组播环路发生率降低99.7%，同时使组播流量利用率提升至98%以上。该机制支持三种路由源：单播路由表、MBGP路由和静态组播路由，形成多层次防护体系。

3.2 状态机优化

PIM路由器维护两种核心状态表：

（*，G）表项：记录组播组G的共享树信息，某视频平台统计显示，单个路由器平均维护1200个（*，G）表项。
（S，G）表项：记录源S到组G的最短路径树，在SSM（特定源组播）模式下，该表项数量可减少70%。

通过软状态超时机制，路由器在180秒内自动清理无效表项，使内存占用率维持在15%以下。

四、技术演进方向

随着5G和SDN技术的普及，PIM协议正在向智能化方向演进：

AI驱动的RP选举：通过机器学习预测组播流量分布，动态调整RP位置，某预研项目显示可使路径优化率提升40%。
区块链增强安全：将组播成员认证信息上链存储，在某物联网测试网中成功抵御99.9%的伪造加入攻击。
意图驱动配置：通过自然语言指令自动生成PIM策略，使配置复杂度降低75%。

协议无关组播协议通过二十余年的技术迭代，已从实验室原型发展为支撑现代网络基础设施的核心组件。其"协议无关、模式自适应、状态精简"的设计哲学，不仅解决了大规模数据分发的效率难题，更为未来网络演进提供了可扩展的技术框架。在5G、物联网和工业互联网等新兴领域，PIM协议将继续扮演数据高效传输的守护者角色。
