智能一卡通系统设备清单

系统分类	设备名称	型号/规格
一、智能一卡通管理中心
	发卡器（支持IC卡）	DAIC-MJ-FKQ
	人脸采集摄像机	-
	调试卡	M1
	智能一卡通软件	DAIC-MJ-SF
二、出入口闸机系统
	速通门（两边道）	DAIC-TD-DJX
	速通门（中间道）	DAIC-TD-SJX
	摆臂	DAIC-TD-BB
	PLC（带智能派梯）	DAIC-TD-PLC
	远程遥控器	DAIC-TD-YK
	远程遥控发射器	DAIC-TD-YKF
三、计次消费系统

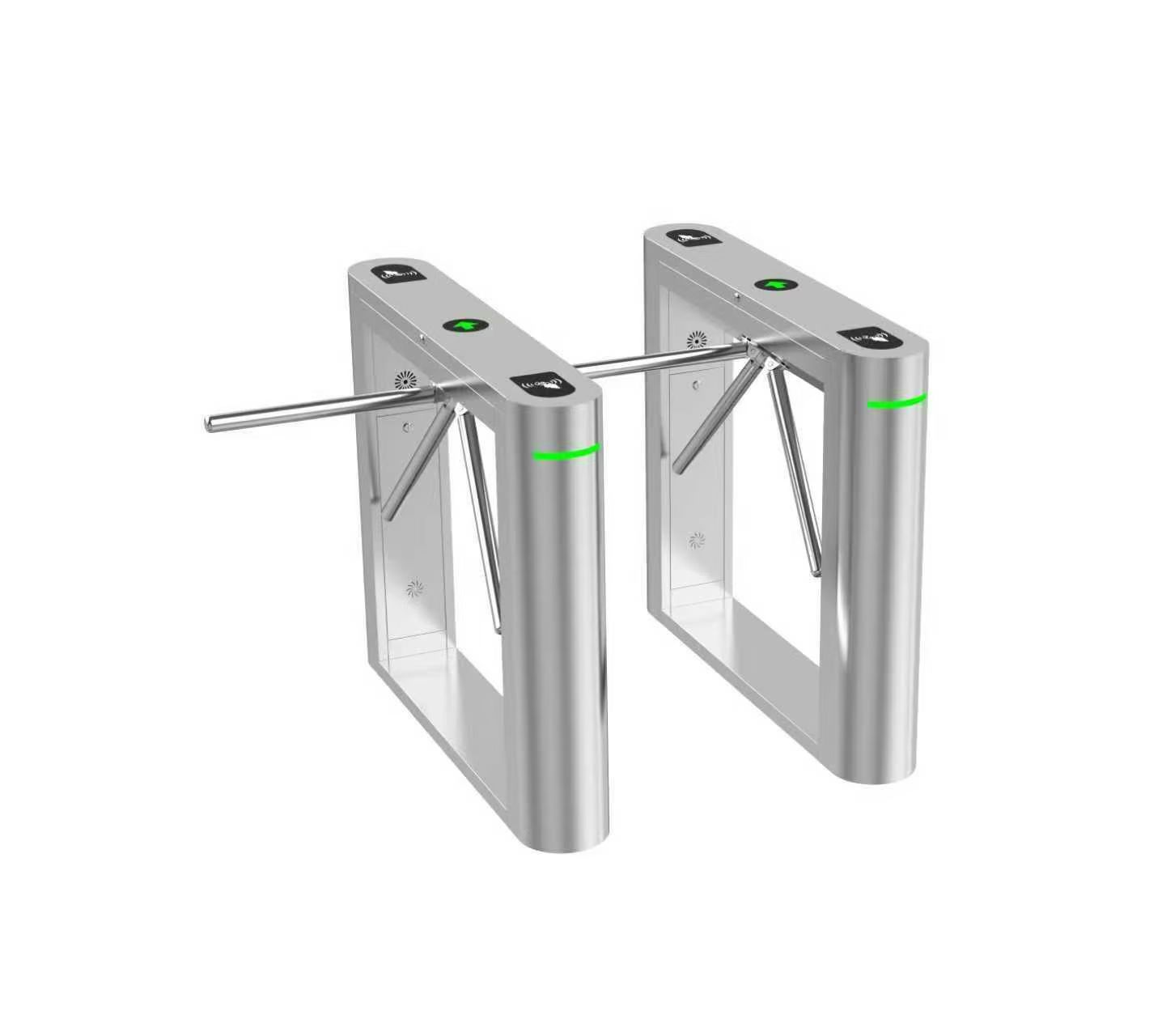

	三辊闸（两边道）	DAIC-TD-SGZ
	三辊闸（中间道）	DAIC-TD-SGZ
	通道控制板	DAIC-TD-GZ
	消费机（带继电器输出）	DAIC-TD-PLC
四、智能门禁系统

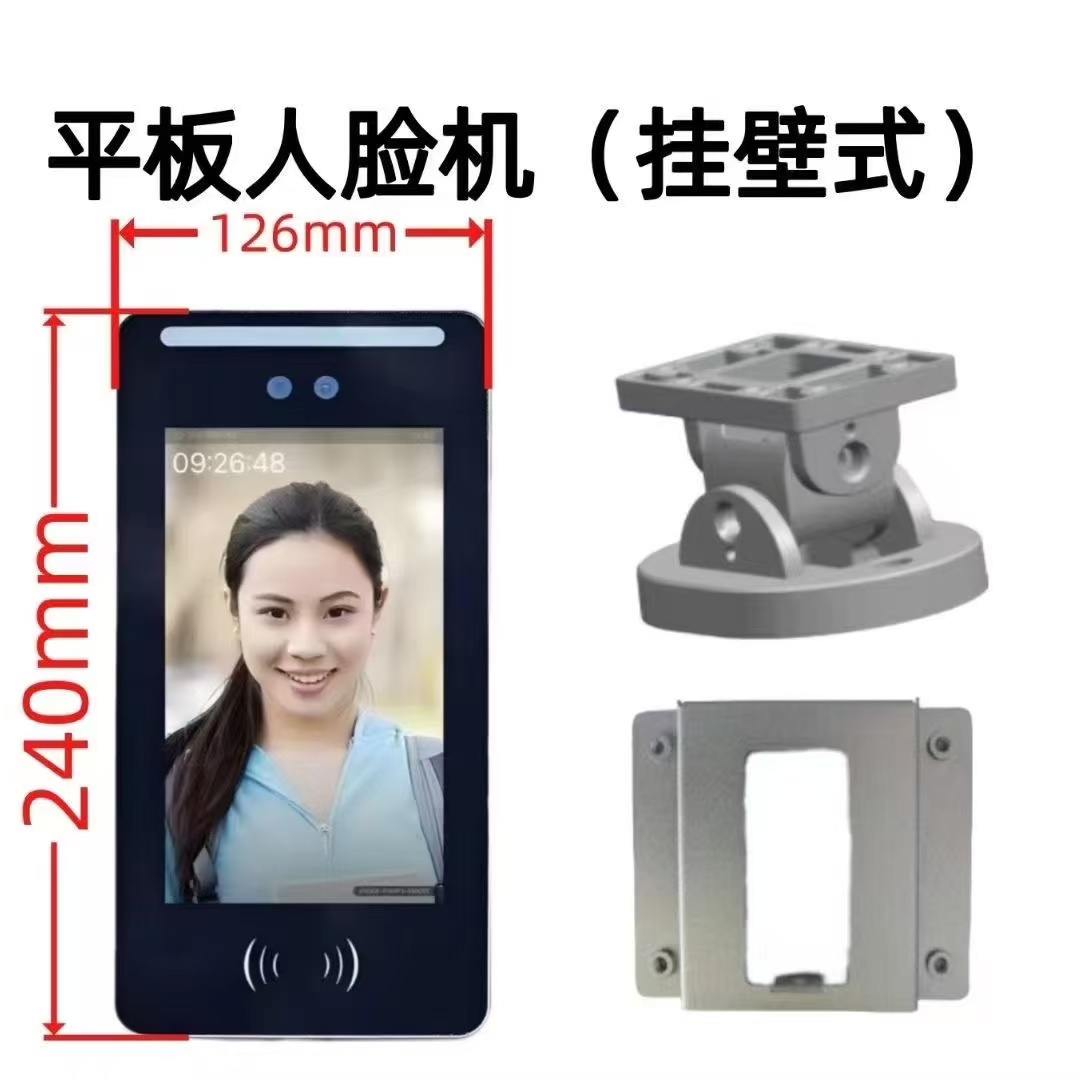

	人脸识别门禁一体机（闸机款+立柱）	DAIC-MJ-RL
	门禁电源	DAIC-MJ-P
	门禁控制器	DAIC-MJ-2MB

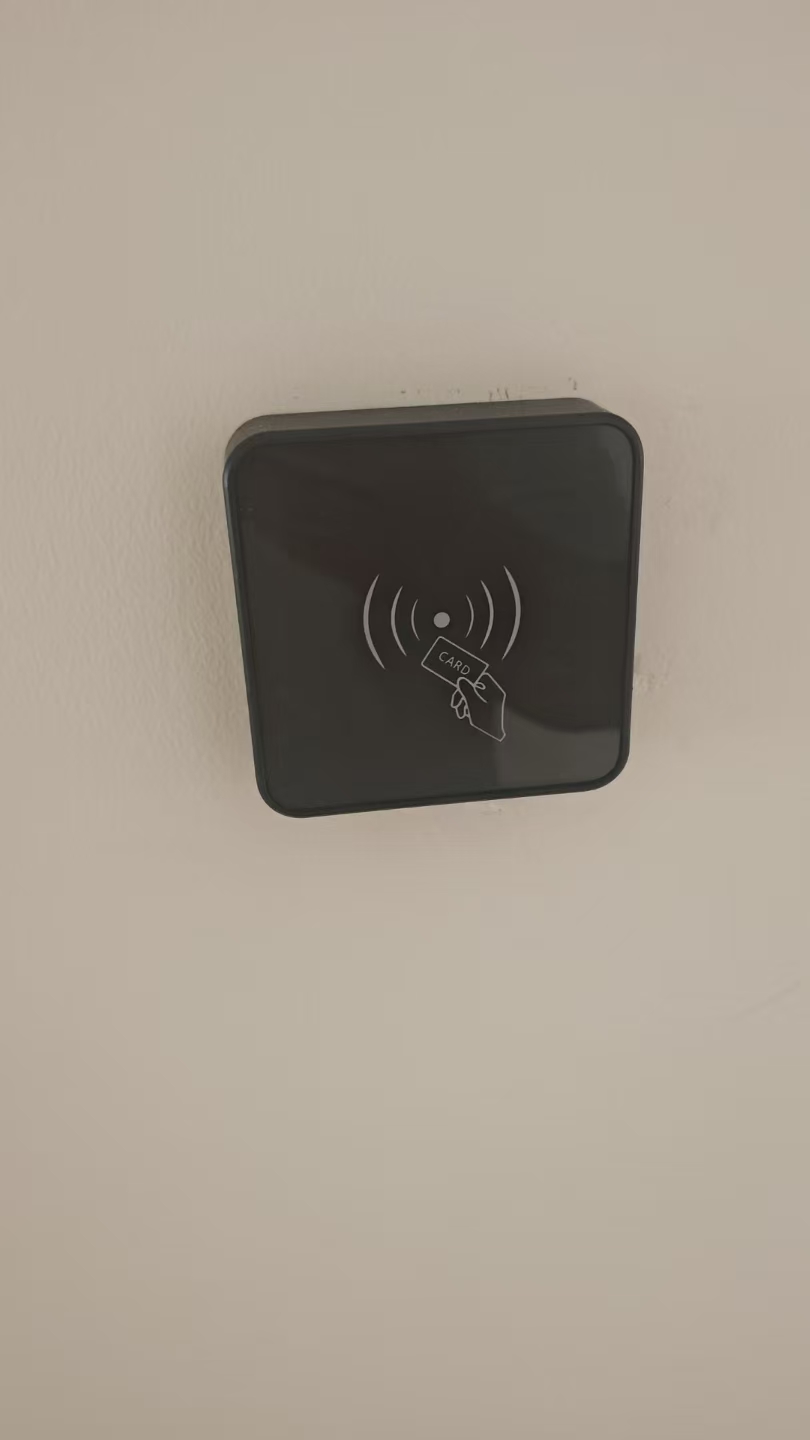

	门禁读卡器	DAIC-MJ-RW
五、梯控管理系统
	梯控主板	DAIC-DT-16MB
	扩展板	DAIC-DT-K
	机箱电源	DAIC-DT-JXDY
	人脸识别读头	DAIC-TD-AI
	IC卡读卡器	DAIC-TD-RW
六、停车场管理系统
	道闸	DAIC-TC-DZ
	车牌识别一体机	DAIC-TC-YTJ
	交换机	-
	车牌管理软件	DAIC-TC-SF
	电脑（岗亭）	-

---

关键优化说明：

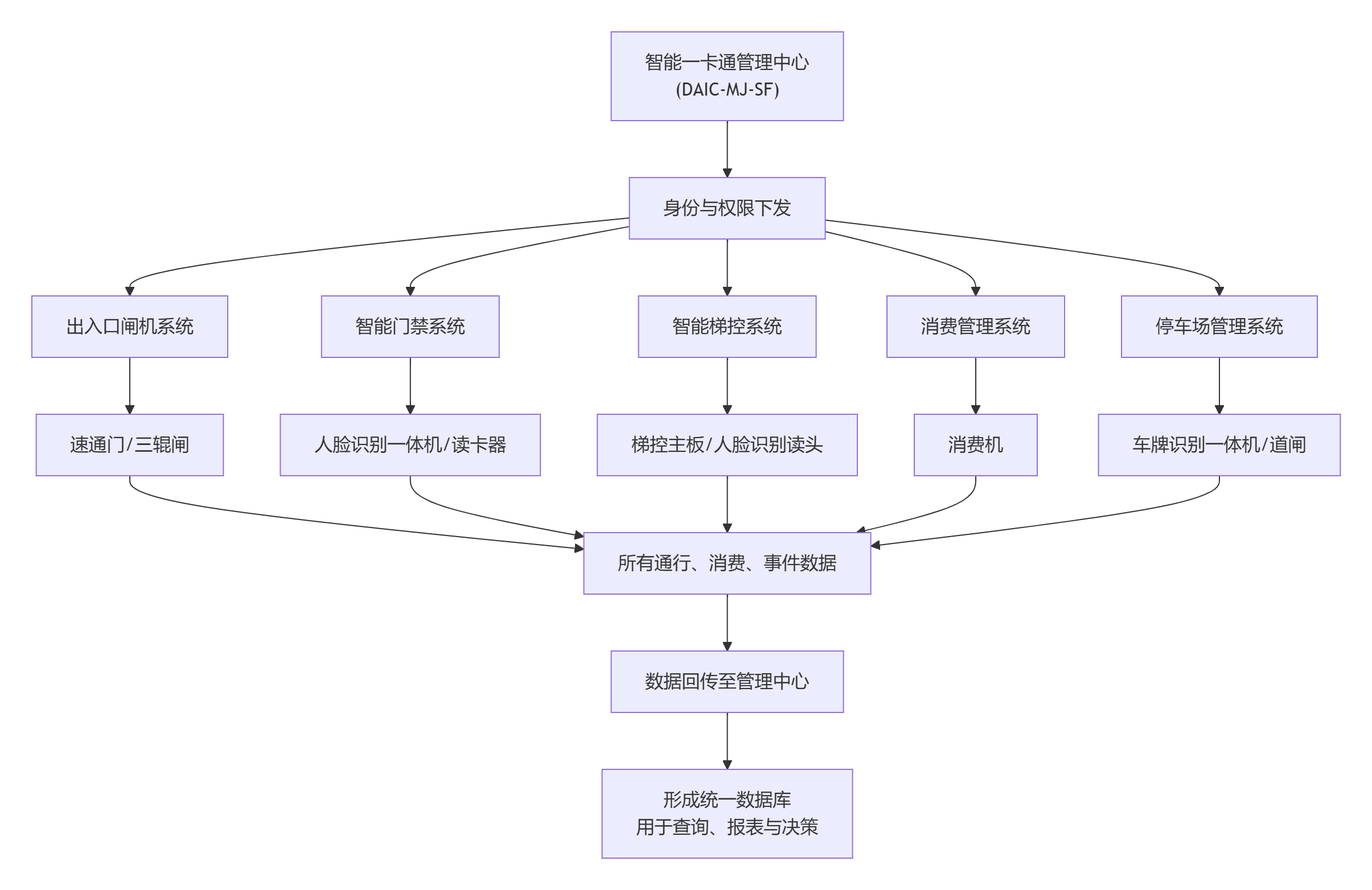

flowchart TD
    A["智能一卡通管理中心<br>(DAIC-MJ-SF)"]

    A --> B["身份与权限下发"]

    B --> C1[出入口闸机系统]
    B --> C2[智能门禁系统]
    B --> C3[智能梯控系统]
    B --> C4[消费管理系统]
    B --> C5[停车场管理系统]

    C1 --> D1[速通门/三辊闸]
    C2 --> D2[人脸识别一体机/读卡器]
    C3 --> D3[梯控主板/人脸识别读头]
    C4 --> D4[消费机]
    C5 --> D5[车牌识别一体机/道闸]

    D1 & D2 & D3 & D4 & D5 --> E["所有通行、消费、事件数据"]

    E --> F["数据回传至管理中心"]

    F --> G["形成统一数据库<br>用于查询、报表与决策"]

下面详解清单内容：

一、系统管理中心核心组件

1. 发卡器 DAIC-MJ-FKQ

   • 功能：IC/CPU卡初始化、密钥写入、权限绑定

   • 技术参数：

     • 支持协议：ISO14443A/B

     • 发卡速度：≤0.5秒/张

     • 兼容卡型：Mifare S50/S70、CPU卡

   • 操作流程：

     mermaid

     graph LR A[卡放置] --> B[自动读UID] B --> C[加密写入权限] C --> D[验证数据完整性]

2. 人脸采集摄像机

   • 技术规格（AI人脸识别）：

     • 分辨率：≥200万像素

     • 活体检测：3D结构光防伪

     • 采集速度：<1秒

     • 工作温度：-30℃~60℃

3. 管理软件 DAIC-YKT-SOFT

   • 核心功能：

     模块	功能描述
     权限引擎	支持时空权限（如电梯分时段控）
     人脸库管理	支持20万级底库秒级检索
     财务对账	消费/停车费自动稽核

     • 部署要求：Windows Server+SQL Server集群

二、子系统关键设备详解

1. 出入口闸机系统

• 主控制器 DAIC-MJ-2MB（门禁控制器）

  • 门区控制：2门独立管控

  • 存储能力：

    • 脱机记录：6.1万条

    • 黑名单：1.4万条

    • EEPROM掉电保护＞10年

• 人脸闸机头 DAIC-TD-RLRW

  • 7寸IPS屏（800*1280）

  • 韦根34协议扩展接口

2. 计次消费系统

• 消费终端 DAIC-XF-SKQ

  • 交易速度：<0.3秒

  • 双模式：

    • 在线：实时扣费

    • 离线：存储5万笔记录

  • 防护等级：IP65（防油污设计）

3. 智能门禁系统

• 门禁控制器 DAIC-MJ-MB

  • 通信方式：TCP/IP+RS485双链路

  • 扩展能力：通过DAIC-MJ-IO板接16个读头

• 智能锁 DAIC-MJ-S

  • 供电：12V DC/3A

  • 开锁方式：

    • 电磁锁：≤280kg保持力

    • 电插锁：±15°安装容差

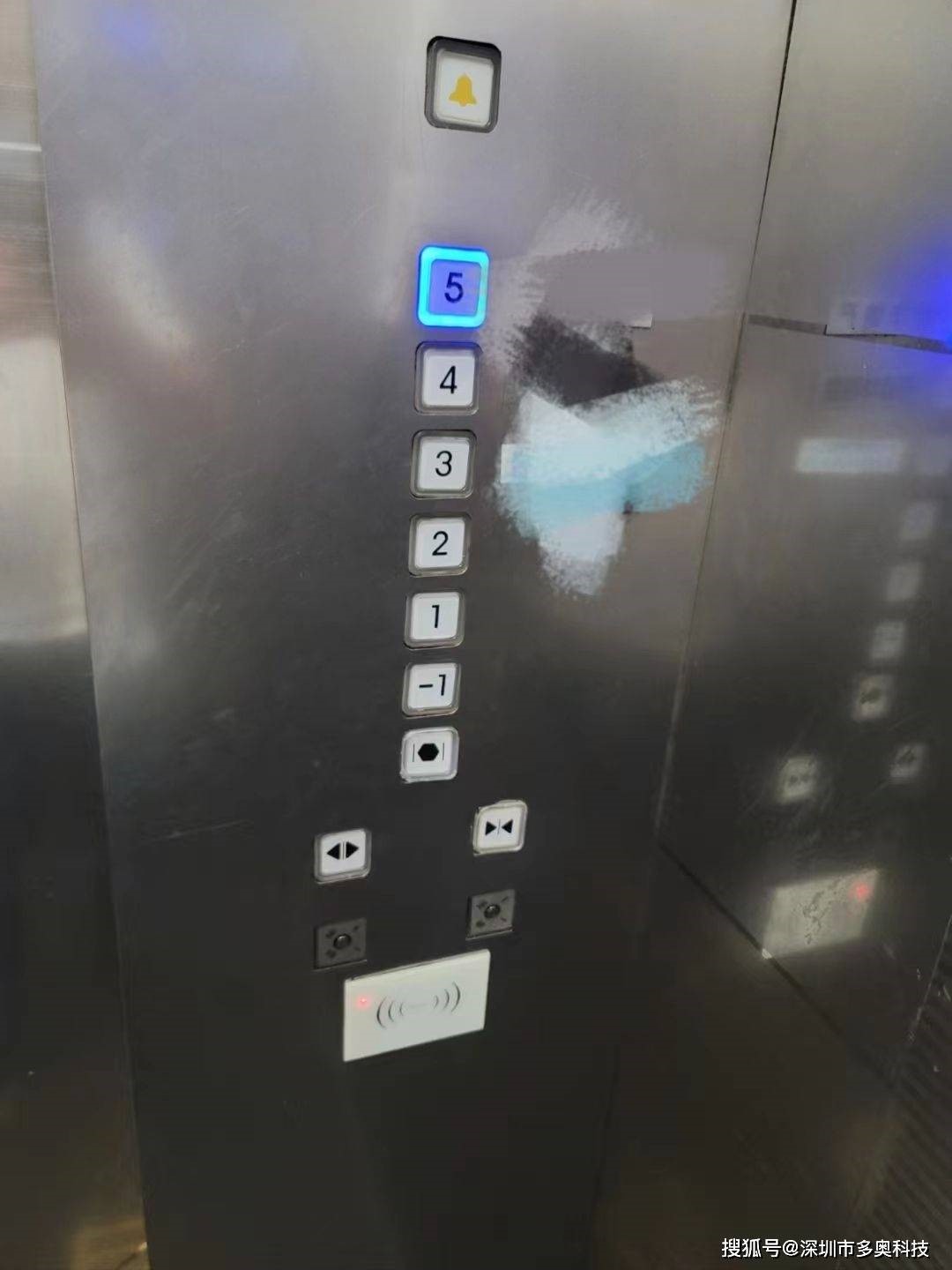

4. 梯控系统（电梯门禁）

• 核心硬件架构：

  plaintext

  梯控主板 DAIC-DT-DCMB │ ├─扩展板 DAIC-DT-K → 支持32层控制 ├─读卡模组 DAIC-DT-CRW → 双频13.56MHz/125KHz └─红外读头 DAIC-DT-IRW → 感应距离5-15cm

• 电源方案 DAIC-DT-Dp：

  • 输入：AC220V

  • 输出：DC12V/10A

  • 过载保护：150%

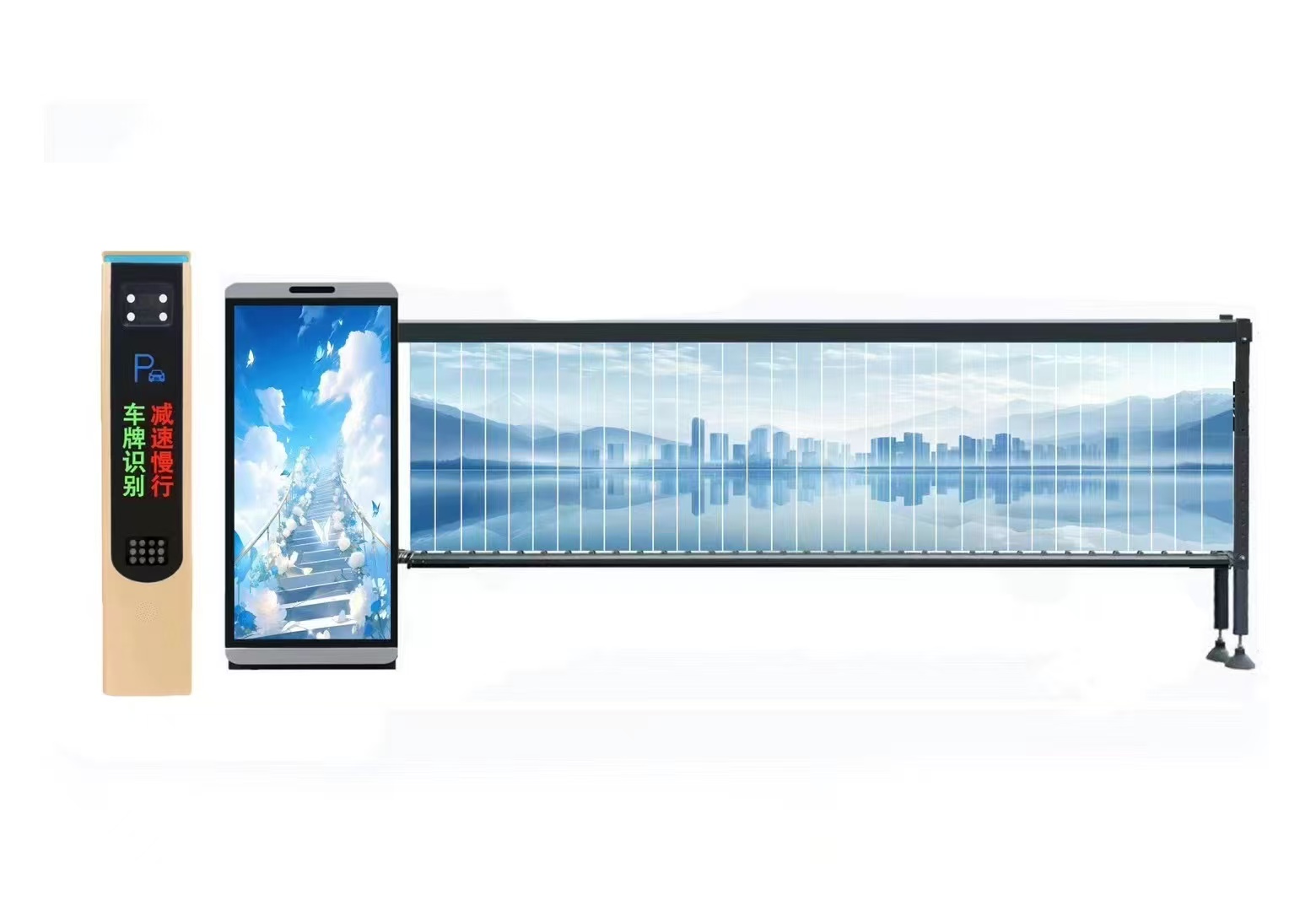

5. 停车场系统

• 车牌识别相机

  • 识别率：＞99%（夜间红外补光）

  • 触发方式：

    • 视频流检测

    • 地感线圈触发

• 支付终端

  • 支持聚合支付：ETC/微信/无感支付

三、采购与实施要点

1. 购买渠道

   • 直接找硬件，软件，平台自主研发生产销售的 如：多奥

   • 特殊设备（如梯控主板）需提供资质

2. 安装规范

   • 读卡器距地高度：1.2m±0.1m

   • 电源独立布线：RVVP2*1.0屏蔽电缆

   • 消防联动：门禁强制释放信号接入消防系统

3. 调试流程

   mermaid

   sequenceDiagram 管理中心->>设备： 下发初始密钥 设备-->>管理中心： 返回设备SN码 管理中心->>数据库： 建立设备-位置映射 用户->>读卡器： 首次刷卡 读卡器->>服务器： 激活权限

四、软件操作示例（DAIC-YKT-SOFT）

权限分配流程：

1. 进入【人员管理】→ 导入人脸/卡号

2. 在【权限策略】中绑定：

   • 门禁点（如研发实验室）

   • 时段（如工作日8:00-20:00）

   • 电梯楼层（如仅开放1-15层）

3. 策略下发至控制器：支持增量更新（仅传输变更数据）

注：所有子系统数据通过 ODBC标准接口 对接第三方平台
