🔥 内容介绍

在新能源领域，锂电池作为核心储能设备，其性能稳定性与使用寿命直接关系到电动汽车、储能电站等系统的安全运行与成本控制。准确预测锂电池剩余寿命（Remaining Useful Life, RUL），既能避免因电池失效导致的事故，又能实现电池的精细化管理与梯次利用。而电池容量作为反映锂电池健康状态的核心指标，其精准提取是寿命预测的前提。本文将聚焦电池容量提取与基于 CNN-BiGRU 模型的剩余寿命预测，深入解析这一技术流程的原理与应用。

一、电池容量提取：寿命预测的 “晴雨表”

锂电池的容量衰减是一个不可逆的过程，当容量衰减至初始容量的 70%-80% 时（不同场景阈值略有差异），通常认为电池达到使用寿命终点。因此，容量提取的准确性直接决定了寿命预测的可靠性。

（一）容量提取的核心数据源

电池容量提取主要依赖锂电池在循环充放电过程中产生的监测数据，包括：

• 电压数据：充电 / 放电过程中电压随时间的变化曲线（如恒流充电阶段的电压上升趋势、恒压充电阶段的电流衰减曲线）；

• 电流数据：充放电电流的大小及变化（如脉冲放电、恒定电流放电等工况）；

• 温度数据：电池表面或内部温度，影响容量衰减速率；

• 循环次数：直接反映电池的使用历程，与容量衰减呈强相关性。

（二）容量提取的关键方法

1. 直接测量法

在标准工况下（如 25℃环境、0.5C 充放电倍率），通过充放电循环实验直接记录电池的实际容量。该方法精度高，但耗时耗力，适用于实验室校准。

1. 间接估算方法

基于电压、电流等易监测参数，通过电化学模型（如等效电路模型）或数据驱动模型（如线性回归、神经网络）估算容量。例如，利用充电过程中电压达到某一阈值的时间与容量的映射关系，快速实现容量提取。

1. 数据预处理

实际监测数据常包含噪声（如传感器误差）和缺失值，需通过平滑处理（如移动平均）、异常值剔除、插值补全等步骤优化数据质量，为后续寿命预测奠定基础。

二、CNN-BiGRU 模型：融合优势的预测利器

锂电池剩余寿命预测本质上是对时序数据的回归问题，需同时捕捉数据中的局部特征（如电压波动）和长期依赖关系（如容量衰减趋势）。CNN（卷积神经网络）与 BiGRU（双向门控循环单元）的融合模型，恰好能满足这一需求。

（一）CNN：捕捉局部关键特征

CNN 通过卷积层和池化层提取数据的局部空间特征，擅长从高维时序数据中筛选出与容量衰减相关的关键信息（如电压曲线的拐点、温度突变区间）。例如，在电池充放电数据中，CNN 可自动识别 “电压平台期长度”“充电末期电压上升速率” 等对容量衰减敏感的特征，减少人工特征工程的成本。

（二）BiGRU：建模时序长期依赖

GRU（门控循环单元）是 LSTM 的简化版本，通过更新门和重置门控制信息的传递，有效解决了传统 RNN 的梯度消失问题，适合处理长时序数据。而BiGRU（双向 GRU） 同时从正向和反向两个方向处理时序数据，能更全面地捕捉电池容量衰减的历史依赖关系（如前 100 次循环的衰减模式对第 200 次循环的影响）。

（三）CNN-BiGRU 的融合逻辑

1. 特征提取阶段：利用 CNN 对预处理后的时序数据（如电压、电流、温度序列）进行卷积操作，输出包含局部关键特征的低维向量；

1. 时序建模阶段：将 CNN 输出的特征向量输入 BiGRU，通过双向时序学习捕捉特征随循环次数的变化规律；

1. 回归输出阶段：通过全连接层将 BiGRU 的输出映射为剩余寿命预测值（如剩余循环次数或容量保持率）。

该融合模型既保留了 CNN 的局部特征提取能力，又发挥了 BiGRU 的时序建模优势，预测精度通常优于单一模型（如单独 CNN 或 GRU）。

三、基于 CNN-BiGRU 的锂电池剩余寿命预测流程

（一）数据准备与预处理

1. 收集锂电池循环充放电数据集（如 NASA 的 Battery Dataset、MIT 的锂电池老化数据集），包含电压、电流、温度、循环次数及容量标签；

1. 对原始数据进行清洗（剔除异常循环数据）、归一化（如将电压、电流标准化至 [0,1] 区间），并划分训练集、验证集和测试集；

1. 构建输入样本：以某一循环前后的时序数据（如前 50 次循环的电压 - 时间序列）作为输入，对应剩余循环次数作为输出标签。

（二）模型构建与训练

1. CNN 模块设计：设置 2-3 层卷积层（如卷积核大小 3×3，步长 1）和池化层（如最大池化，尺寸 2×2），逐步提取局部特征；

1. BiGRU 模块设计：设置 1-2 层双向 GRU 层（如每层 32 个神经元），处理 CNN 输出的特征序列；

1. 损失函数与优化器：采用均方误差（MSE）衡量预测值与真实值的差异，使用 Adam 优化器迭代更新模型参数；

1. 模型调优：通过网格搜索或贝叶斯优化调整超参数（如学习率、卷积核数量、GRU 神经元数），提升模型泛化能力。

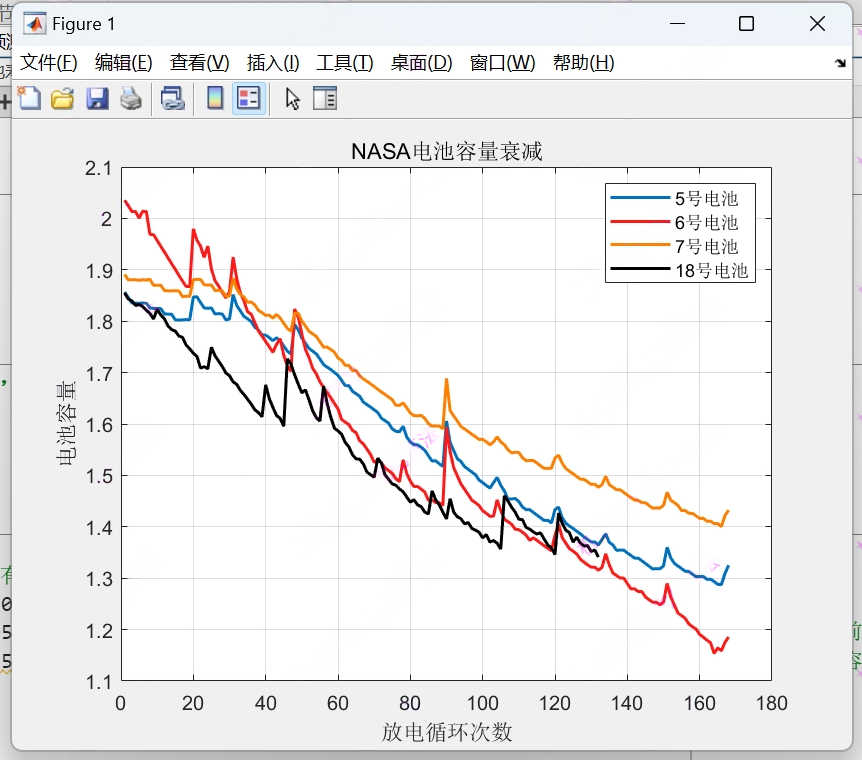

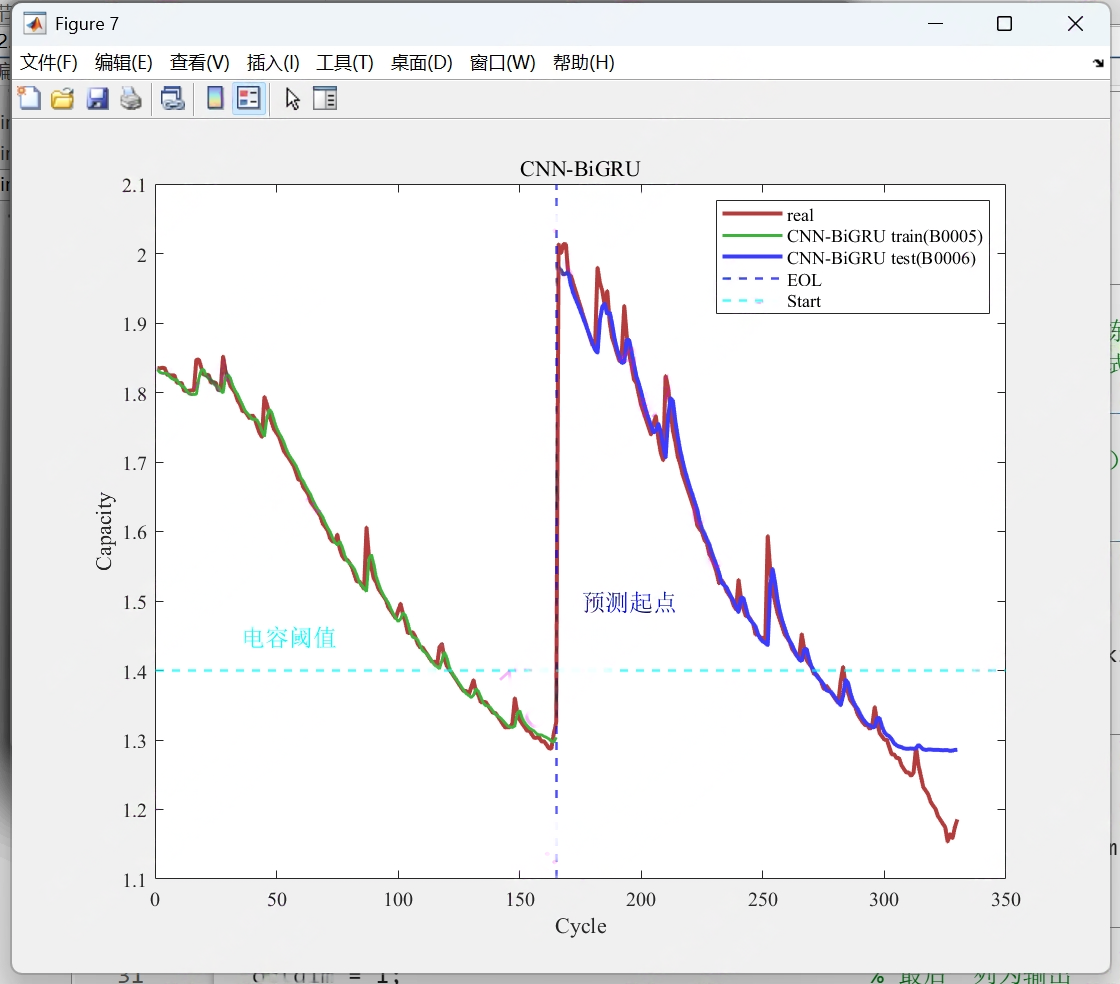

⛳️ 运行结果
