SSD268G星宸SigmaStar一款强大高整合度、多功能一体化的高端智能AI芯片SSD268低功耗高性能、高画质和低成本产品的理想解决方案
【摘要】星宸科技SSD268G/SSD261Q是一款高集成度AI芯片,采用双核Cortex-A53架构(1.2GHz),支持4K@30fps视频处理、双屏异显和丰富接口(HDMI/USB3.0/以太网等)。内置专业ISP、H.265/264编解码器及IPU人工智能处理器,支持多路摄像头输入、AI加速和主流开发框架(Caffe/ONNX/TensorFlow)。具备工业级宽温工作(-40~85℃)、

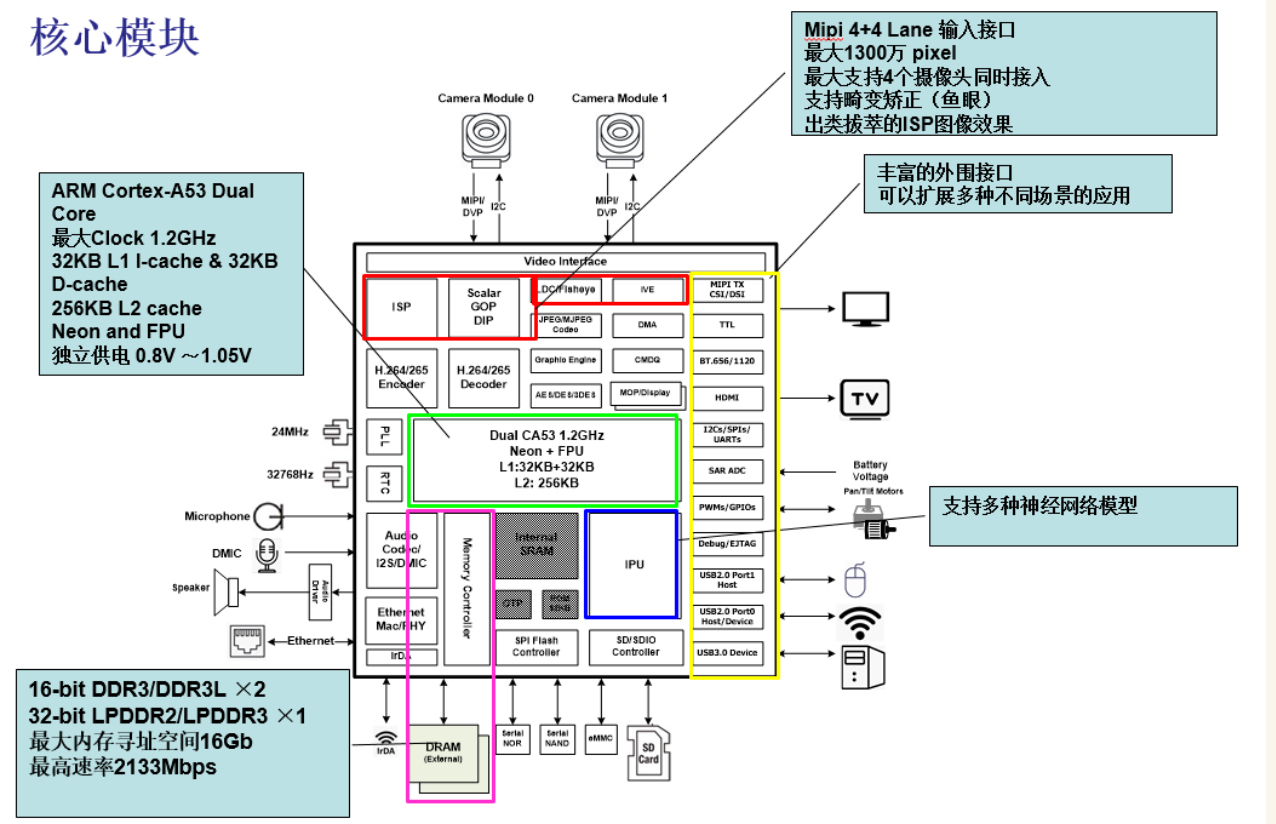

SSD268G/SSD261Q是星宸科技推出的高整合度,多功能一体化的AI芯片,采用双核ARM Cortex-A53 CPU,主频1.2GHz,丰富的接口和内置Ip可以满足各种不同的应用场景和产品形态,可实现快速启动、实时性能以及与各种外围接口的连接。具备多摄像头输入、4K@30fps、双屏异显带HDMI输出、CORTEX-A53双核、IPU 支持 AI 大算力、多路解码等特点。内置专业ISP图像处理器,MIPI/RGB接口驱动高清屏。内置IPU人工智能处理器,;内置H.264/265编解码器,支持多路编解码;内置了音频codec和以太网接口,是设计和开发高性能、高画质和低成本产品的理想解决方案。臻彩图像处理引擎、低延迟影音处理技术,多路编码及动态编码、镜头畸变矫正技术、多Sensor接入和高能耗比IPU,
SSD268G主要应用于直播像机、视频会议、工业相机、新零售、教育、直播等领域,包含直播摄像机、智能作业灯、自助K歌机、家庭演播设备、商超自助收银机、快递柜寄存柜、自助贩卖机、排队叫号显示、视频会议网络摄像头、体感健身游戏摄像头、工业相机多模态交互场景的理想选择。
主要特点
1.安防级别的多摄像头输入,最高4K@30fps
2."双屏异显",点屏加HDMI扩展,同时呈现不同画面
3.CA53双核,IPU加速AI,强大的算力支撑
4.多路语音输入和输出
5.各种外设接口包括:网口/USB3.0/BT1120/SDIO/SPI
视频输出接口
1.同时支持两个显示设备,每个设备支持多种接口。
2.对于每一个设备,可以独立输出HDMI/VGA,CVBS、MIPI、TTL、BT1120/656、sRGB、MCU等不同的接口设备
Vdec 解码能力
1.H265/HEVC:Main Profile,Level 5.0 Profile,分辨率从8×8到8192×8192,支持I/P/B帧,Deblocking
2.H264/AVC:Baseline/Main/
High Profile,Level5.1 decode,分辨率从8×8 到8192×8192,支持I/P/B帧,Deblocking
3.JPEG/MJPEG:YUV422/YUV420,最大分辨率8192×8192
Venc 编码能力
1.H265/HEVC:Main Profile,Level 5.0 Profile
2.H264/AVC:Baseline/Main/
High Profile,Level5.1 decode,¼像素搜索预测,自定义QP Map,
最大能力集 4K 45FPS,ROI感兴趣区域设置
3.JPEG:最大分辨率8192×8192,支持实时帧编码流程
SSC展频功能
•对于高速信号,Panel的clock,DDR数据和Clock,在对输出频率做轻微以及有序的抖动后,可以大幅降低频域中的能量,在实际的测试中最高可以降低9dB的能量。
•对于工规、医疗产品极大的降低了EMI的整改难度。
温度范围
•工作温度在-40~85°达到工业级要求
•存储温度在-40~150°且符合MSL-3等级标准,真空包装
•结温设计在-40~125°
•内置温度传感器,软件可实时监测芯片内部温度
IPU特色
1.兼容性好。支持 Caffe & ONNX & TensorFlow三大主流 AI 开发平台。
2.覆盖面广。支持 4,8,16bit混合量化,总体数据量比8bit要小,满足不同场景下的精度需求。

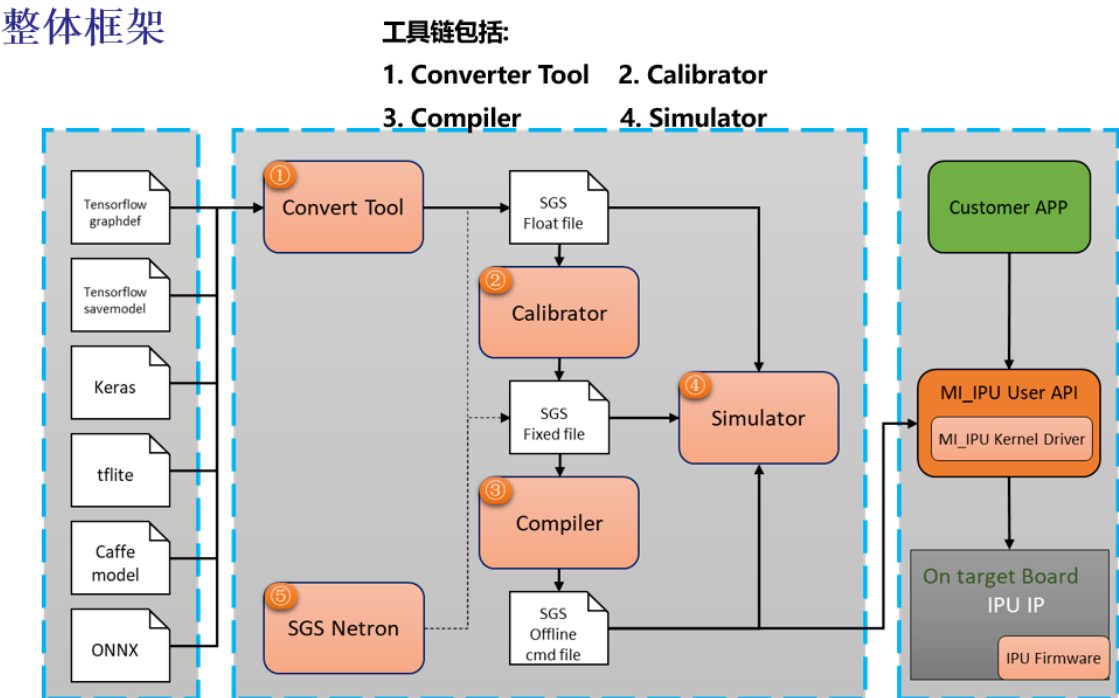

3.容易开发。提供 C Model 验证与完整的开发工具链。
4.效率极高。支持N batch,多张图片并行处理;支持离线模型压缩,降低内存使用量,自研调度算法,大幅降低内存和频宽使用率。
5.后处理算子硬件加速。YOLOV2 & YOLOV3 & SSD 等常用网络的后处理部分提供完整IPU 加速方案,最大限度释放CPU算力
基本功能
1.Mipi DSI最大2560×1440 60fps;
2.BT1120最大可支持1080P@60fps,BT656最大可支持1080P@30fps;
3.HDMI 最大分辨率4K 30fps;
4.每个Dev有两个硬件图层:1个全屏的GUI图形层+1个硬件鼠标层,做专用鼠标图层,或者硬件图层叠加;
5.两DISP设备分别显示不同的画面;
6.支持1个回写通道(WBC),可用于两个DISP设备做多屏同源显示。
接口丰富
•USB3.1 Device / USB2.0 Host
•SD Card3.0
•SDIO3.0/ eMMC
•UART *4+1
•SPI *3
•PWM *10
•GPIO *80 以上
基本规格
••Body Size: 15x15mm
Ball Pitch: 0.65(中心距离)PCB 4L
•MIU:2×16bit/32bit
•支持多种启动方式
Boot SPINAND
Boot SPINOR
Boot eMMC
Boot SD Card
设计简单
•简单的电源设计,无需复杂的电源时序控制电路,或者PMU
•内置RTC计时模块,电路设计简单,无需外挂RTC芯片
•展频功能,EMI整改容易
