A9B8Z2100RFCW/ SS928V100/ SD3403V100设计的嵌入式开发板，其丰富的设计资源、稳定的产品性能、强力的设计支持，开发快速转化产品提供强有力的技术保障。SD3403集多种优势于一身，具有强劲的处理器性能以及强悍的视频处理、视频分析与编解码能力。
性能与应用介绍

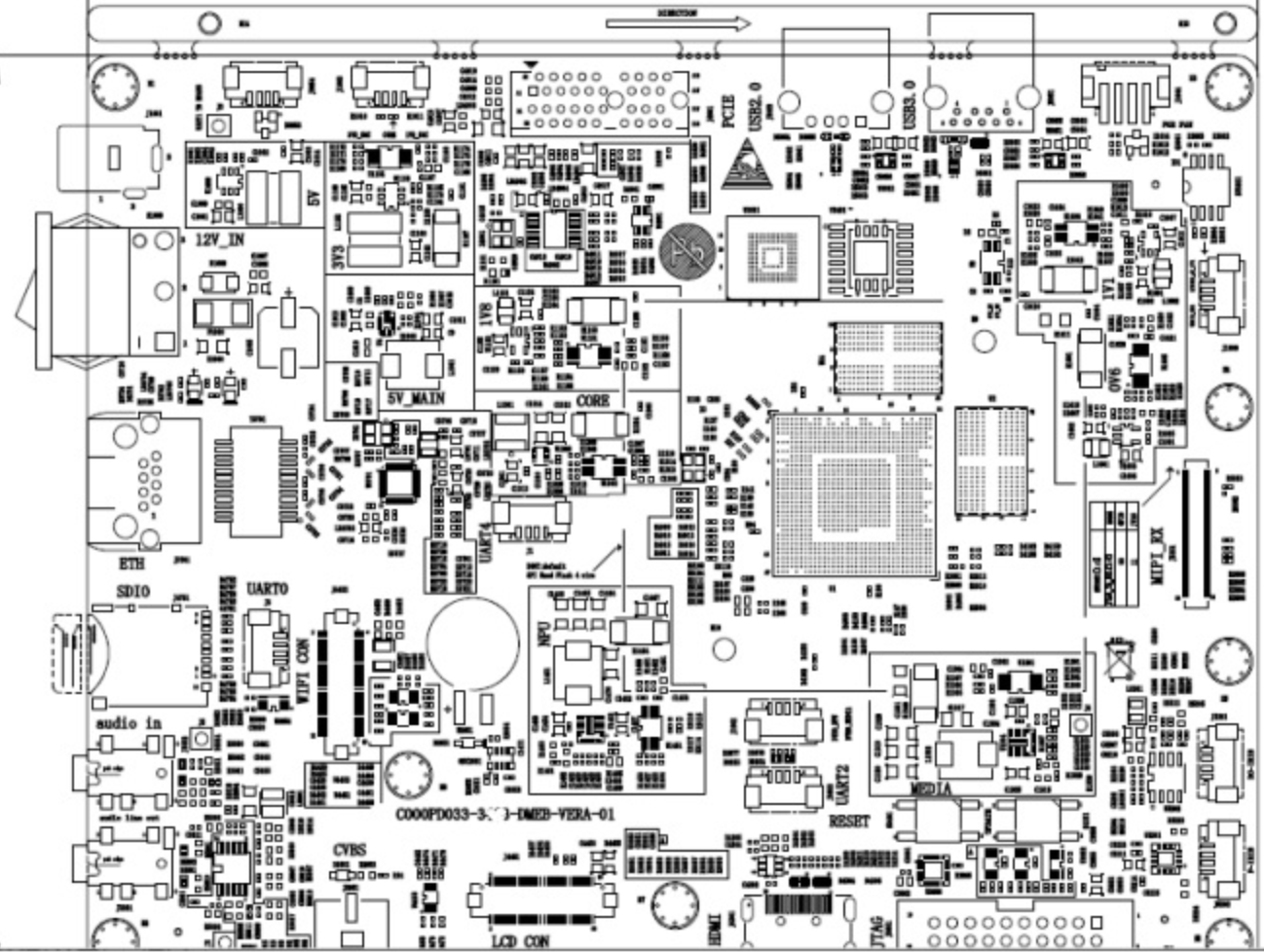

SD3403处理器核心具有四核ARM Cortex-A55@ 1.4GHz，32KB I-Cache，32KB D-Cache，512KB L2 Cache,支持NEON 加速,集成FPU 处理单元。SD3403主板提供1路sensor输入、2路USB2.0、1路USB3.0、1路10M/100M网络、RS232、RS485、GPIO、RTC、PCIE等丰富外围接口。

SD3403是针对高清/超高清（1080p/4M/5M/4K）IPC产品应用开发的新一代专业SoC。SD3403集成了ARM A55四核处理器和性能强大的神经网络推理引擎，支持多种智能算法应用，神经网络加速引擎，算力高达10Tops INT8，支持完整的API和工具链，易于客户开发。同时，SD3403还集成了多路MIPI D-PHY接口输入，突破了数字接口的视频输入性能瓶颈，支持AI ISP，通过AI方式实现了ISP质的飞跃。另外，H.265视频编解码引擎、视频图像处理的算法效果及性能得到了进一步提升。结合丰富的外围设备及高速接口，该SoC芯片为客户产品提供了高性能、优异图像质量IPC解决方案，广泛用于高清监控市场、多传感器输入等相关应用场景。

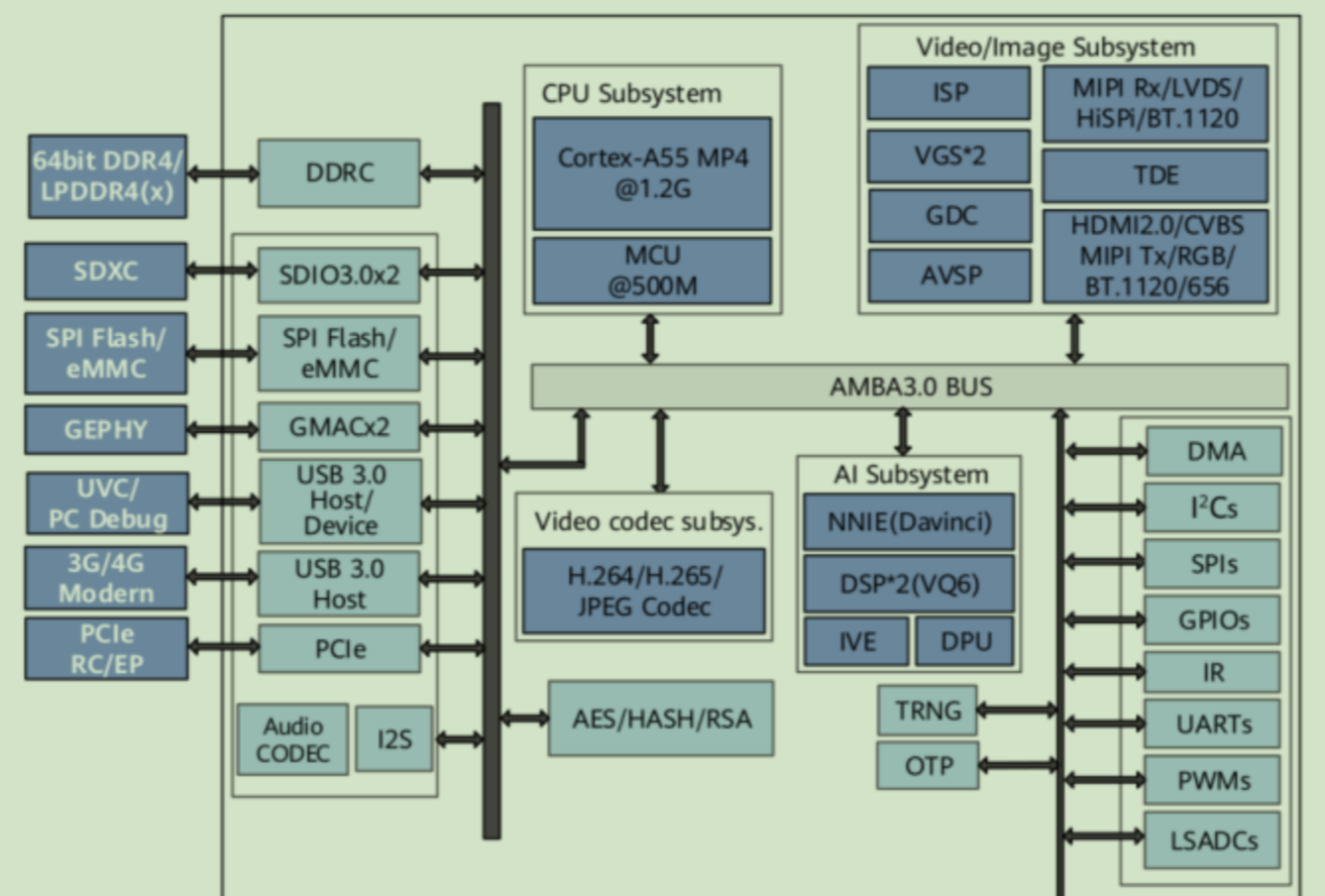

二、主要特点

处理器内核
★四核 ARM Cortex A55@1.4GHz
- 32KB I-Cache， 32KB D-Cache /512KB L3 cache
- 支持Neon加速， 集成FPU处理单元

★内置 32bit MCU@500MHz
- 32KB I-Cache， 32KB D-Cache /64KB TCM

智能视频分析
★图像分析工具加速引擎， 理论高达 (4.8T+5.6T=10.4Tops@INT8)运算能力！
- 其中NNN（dlite核 * 1）支持4.8Tops@INT8，同时支持INT4/FP16，单独这个核性能直接秒掉2个hi3519AV100的NNIE，基本和1个HI3559AV100持平，但是这个核现在支持了：Caffe，TensorFlow, ONNX，比之前的Hi3519A和Hi3559A深度学习架构可扩展性强多了！

- 另外SVP_NNN（dpico核 * 1）支持5.6Tops@INT8（这个dpico核只支持INT8,和之前的NNIE一样，但是这个核现在也支持了：Caffe，TensorFlow,ONNX流行的深度学习架构！）
- 支持完整的API和工具链， 易于客户开发
★双核 Vision Q6 DSP（工具软件没有授权客户无法使用，正版DSP软件开发工具比较贵！）
- 32K I-Cache /32K D-Cache /32K IRAM/320K DRAM
★内置智能计算加速引擎（IVE等等）
★内置双目深度加速单元
★内置矩阵计算加速单元

视频编解码
★H.264 BP/MP/HP
★H.265 Main Profile
★H.264/H.265 编解码最大分辨率为 8192 x 8192
★H.264/H.265 编码支持 I/P 帧
★H.264/H.265 多码流编码能力：
- 3840 x 2160@60fps + 1280x720@30fps
- 7680 x 4320@15fps
★H.264/H.265/MPEG-4 多码流解码能力：
- 3840 x 2160@60fps + 1920x1080@60fps
★支持最多 8 个区域的编码前 OSD 叠加
★支持 CBR/VBR/AVBR/FIXQP/QPMAP 等多种码率控制模式
★输出码率最大值 100Mbps
★支持 8 个感兴趣区域（ROI）编码
★支持 JPEG Baseline 编解码
★JPEG 编解码最大分辨率 16384x16384

★JPEG 最大性能
- 编码： 3840 x 2160@60fps(YUV420)
- 解码： 3840 x 2160@75fps(YUV420)

视频输入接口
★支持 8-Lane image sensor 串行输入，支持MIPI/LVDS/Sub-LVDS/HiSPi 多种接口
★支持 2x4-Lane 或 4x2-Lane 等多种组合，最高支持 4 路 sensor 串行输入

★ 最大分辨率 8192 x 8192
★支持 8/10/12/14 Bit RGB Bayer DC 时序视频输入，时钟频率最高 150MHz
★支持 BT.601、 BT.656、 BT.1120 视频输入接口
★支持主流 CMOS 电平热成像传感器

数字图像处理（ISP）
★ISP 支持分时复用处理多路 sensor 输入视频
★支持 3A（AE/AWB/AF） 功能， 3A 的控制用户可调节
★支持去固定模式噪声（FPN）
★支持坏点校正、 镜头阴影校正；
★最高支持三帧 WDR 及 Advanced Local Tone Mapping
★支持多级 3D 去噪、 图像边缘增强、 去雾、动态对比度增强等处理功能
★支持 3D-LUT 色彩调节
★支持镜头畸变校正， 支持鱼眼矫正
★支持 6-DoF 数字防抖及 Rolling-Shutter 校正
★支持图像 Mirror、 Flip、 90 度/270 度旋转
★提供 PC 端 ISP 调节工具

视频与图形处理
★支持图形和图像 1/15.5～ 16x 缩放功能
★支持多达 4 路视频全景拼接
- 输入2路3840x2160， 输出4320x3840，即能同时采集2路4K@30帧！
- 输入4路2688x1520， 输出6080x2688，即能同时采集4路4M@30帧！
★支持视频层、 图形层叠加
★支持色彩空间转换

视频输出
★支持 HDMI2.0 接口输出
★支持 4-Lane Mipi DSI/CSI 接口输出， 最高2.5Gbps/lane
★内置模拟标清 CVBS 输出
★支持 8/16/24 bit RGB、 BT.656、 BT.1120 等数字接口
★同时支持 2 个独立高清视频输出
- 支持任意两种接口非同源输出
- 其中一路可支持PIP(Piture In Piture)
★最大输出能力 3840x2160@60fps + 1920x1080@60fps

音频接口与处理
★内置 Audio codec， 支持 16bit 语音输入和输出
★支持 I2S 接口
- 支持多声道时分复用传输模式（TDM）
★支持 HDMI Audio 输出
★通过软件实现多协议语音编解码
★支持音频 3A（AEC/ANR/ALC） 处理
★支持 G.711/G.726/AAC/等音频编码格式

安全隔离与引擎
★支持安全启动
★支持基于 TrustZone 的 REE/TEE 硬件隔离方案
★硬件实现 AES 对称加密算法
★硬件实现 RSA2048/3072/4096 签名校验算法
★硬件实现基于 HASH 的 SHA/256/384/512、HMAC_SHA256/384/512 算法
★硬件实现随机数发生器
★集成 30Kbit OTP 存储空间供客户使用

网络接口
★2个千兆以太网接口
- 支持RGMII、 RMII两种接口模式
- 支持TSO、 UFO、 COE等加速单元
- 支持Jumbo Frame

外围接口
★支持上电复位（POR） 和外部输入复位
★集成 4 通道 LSADC
★多个 UART、 I2C、 SPI、 GPIO 接口
★2个 SDIO3.0 接口
- SDIO0支持SDXC卡，最大容量2TB
- SDIO1支持对接wifi模组
★2个 USB3.0/USB2.0 接口
- USB0 仅Host接口
- USB1 Host/Device可切换
★2-Lane PCIe2.0 高速接口
- 支持RC/EP模式
- 可配置为2-Lane PCIe2.0
- 可配置为1-Lane PCIe2.0 + USB3.0

外部存储器接口
★DDR4/LPDDR4/LPDDR4x 接口
- 支持4 x 16bit DDR4
- 支持2 x 32bit LPDDR4/LPDDR4x
- DDR4最高速率3200Mbps
- LPDDR4/LPDDR4x最高速率3733Mbps
- 最大容量8GB
★SPI Nor/SPI NAND Flash 接口
- 支持1、 2、 4线模式
- SPI Nor Flash支持3Byte、 4Byte 地址模式
★NAND Flash 接口
- 支持SLC、 MLC异步接口器件
- 支持2/4/8/16KB页大小
- 支持8/16/24/28/40/64bit ECC（以1KB为单位）
★eMMC5.1 接口， 最大容量 2TB
★可选择从 eMMC、 SPI Nor/SPI Nand Flash、NAND Flash 或 PCIe 从片启动

SDK
★Arm CPU 支持 Linux SMP（很熟练开发过Hi3559AV100和Hi3519AV100的工程师会比较快上手）
★DSP/MCU 支持 LiteOS

芯片物理规格
★功耗
- 典型功耗(4K@60帧 + 4Tops)：6.3W左右；最高110°结温场景：最大达到7.1W，功耗比较大。

- 功耗控制：一些场景用不上DSP和MCU核功耗还可以降低，芯片散热做好，不让芯片工作在最高结温，最小系统功耗可以控制在6W内；
★工作电压
- 内核电压为0.8V
- IO电压为1.8/3.3V
- DDR4/LPDDR4/LPDDR4x接口电压分别为1.2/1.1/0.6V
★封装形式
- RoHS， FC-BGA 23mm x 23mm封装
- 管脚间距： 0.65mm

五、应用领域

1、高端视频监控；

2、高端视频分析产品；

3、高端智能交通相机；

4、高端工业相机；

5、低照度高端相机；

6、工业无人机；

7、边缘服务器；

8、高端运动相机；

9、双屏异显产品；
