命令说明

基础AT指令
ATi显示产品的标志信息
AT+CIMI查询IMSI
AT+CGSN查询产品序列号
AT+CPIN查询卡状态
AT+CSQ查询信号强度
AT+CGATT查询当前PS域状态
AT+CREG查询GPRS注册状态
AT+CEREG查询4G注册状态
AT+CGPADDR查询PDP地址
AT+CMGF选择短信格式
AT+CMGS发送短信
MQTT配置指令
AT+MQTTCFG 配置连接参数
AT+MQTTCONN 连接
AT+MQTTSUB 订阅主题
AT+MQTTUNSUB 取消订阅
AT+MQTTPUB 发布消息
AT+MQTTREAD 读取消息
AT+MQTTSTATE 查询状态
AT+MQTTDISC 主动断开连接

流程

电信云

第一步：配置电信云平台https://www.ctwing.cn/

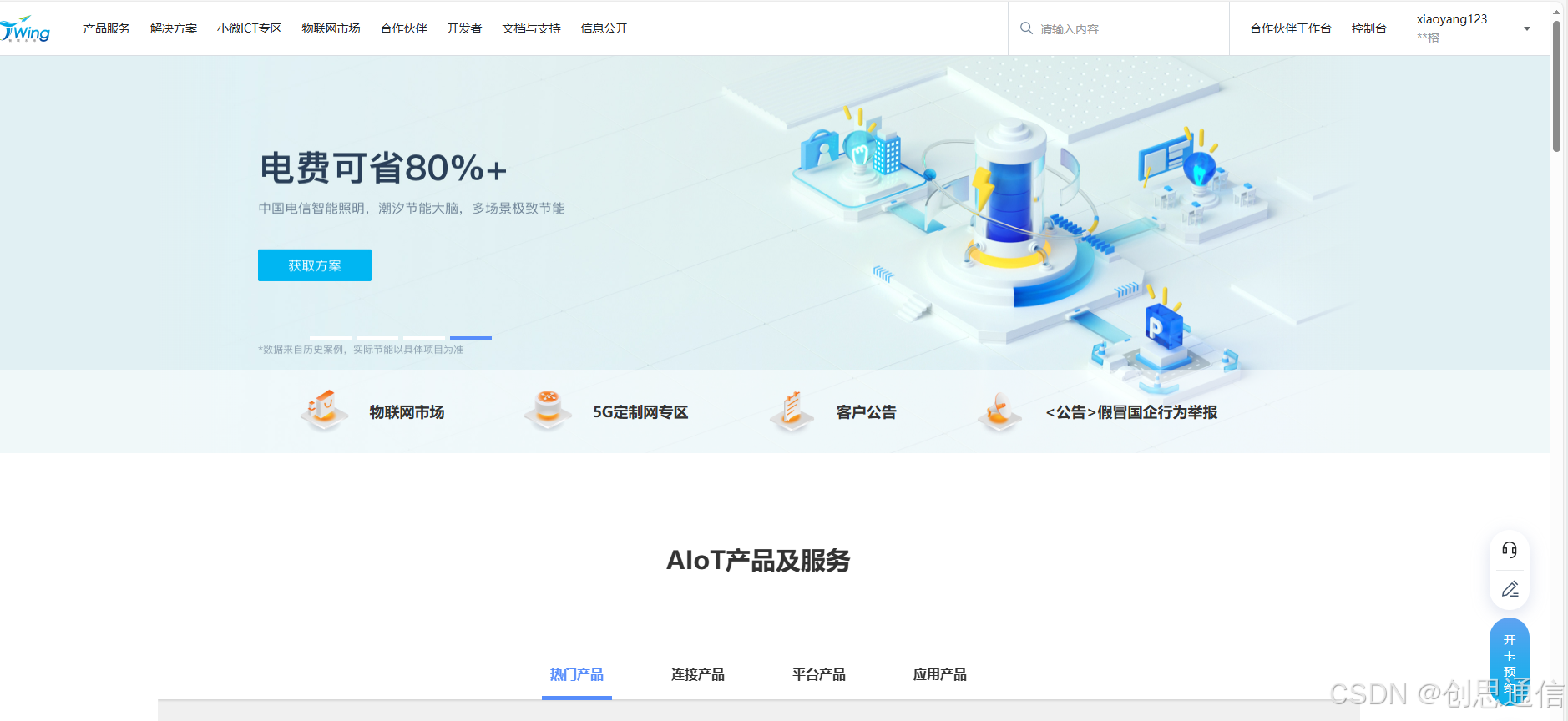

访问中国电信天翼物联网CTWing门户网站（中国电信天翼物联网CTWing门户网站），输入账号密码登录。

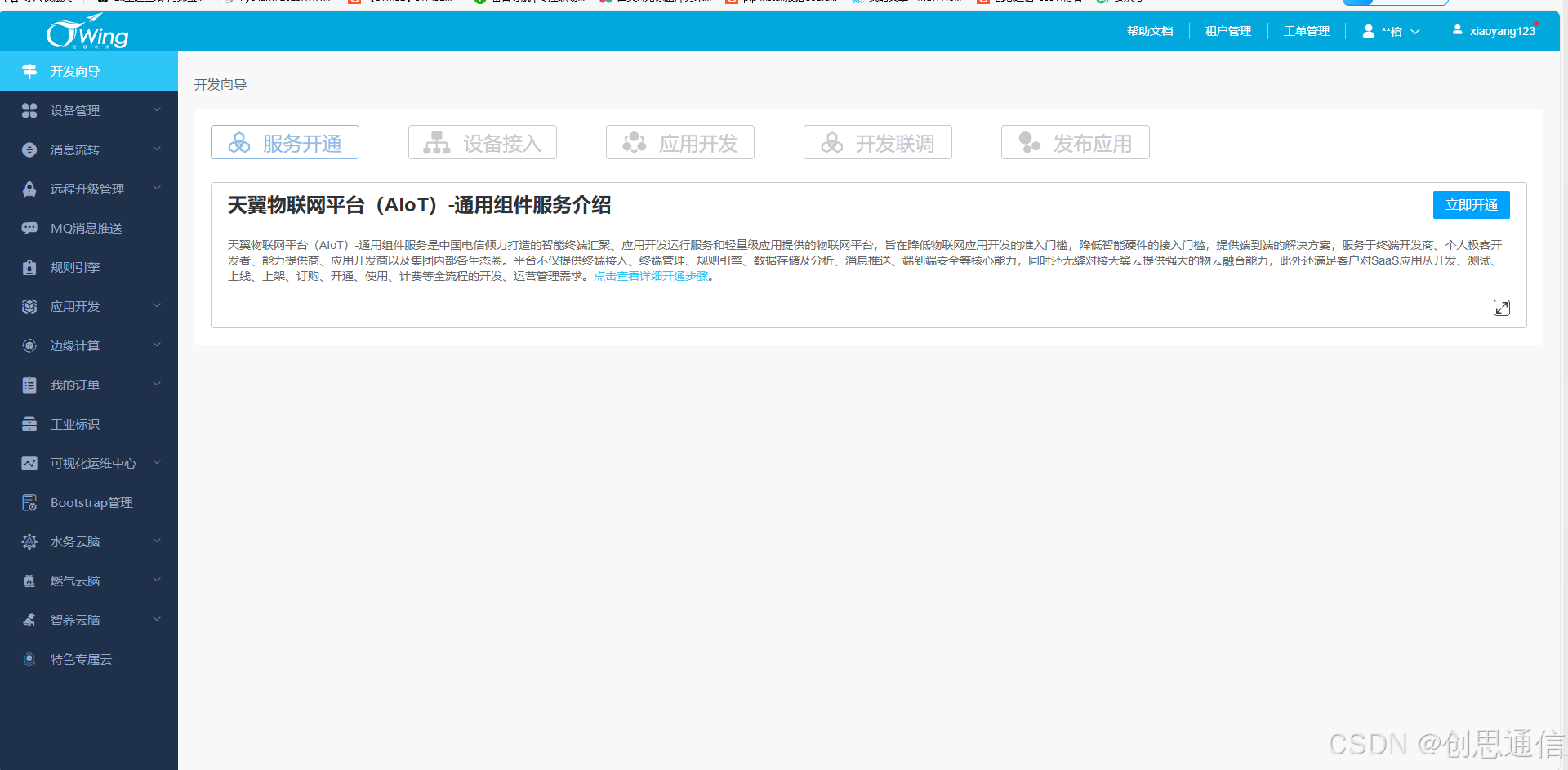

点击页面右上角“控制台”，进入管理后台。

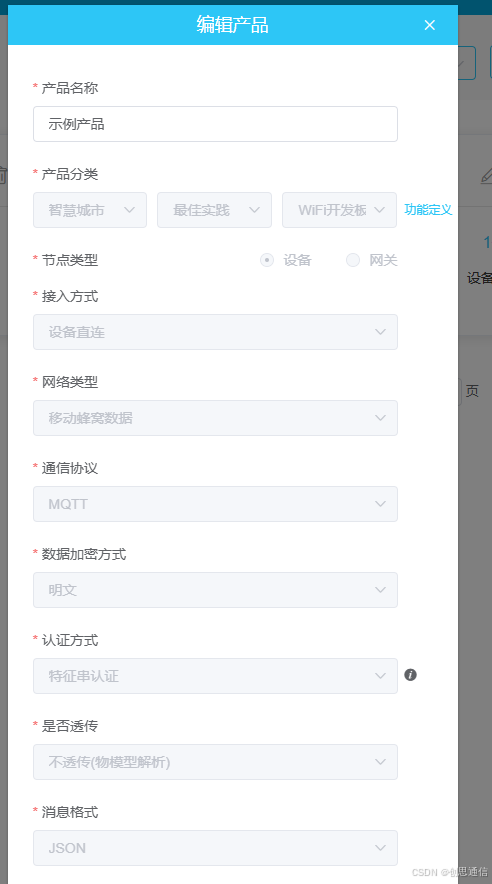

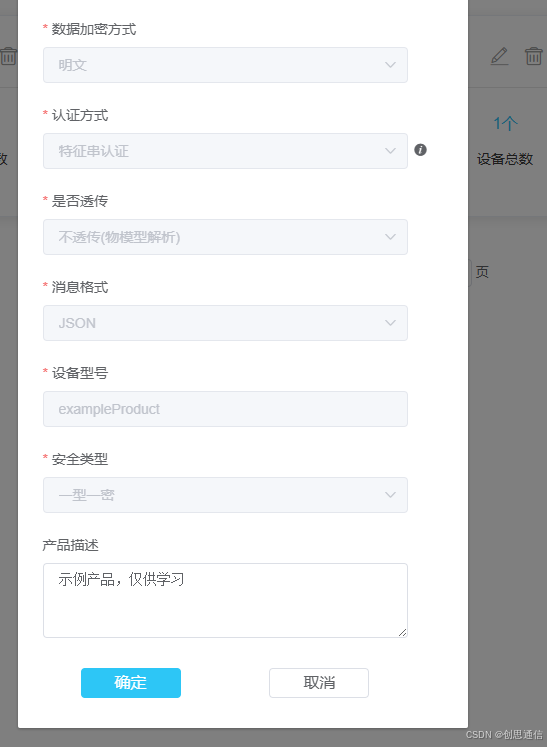

在左侧导航栏依次选择：设备管理 → 产品 → 创建产品。按要求填写产品名称、设备类型、通信协议等基础信息。

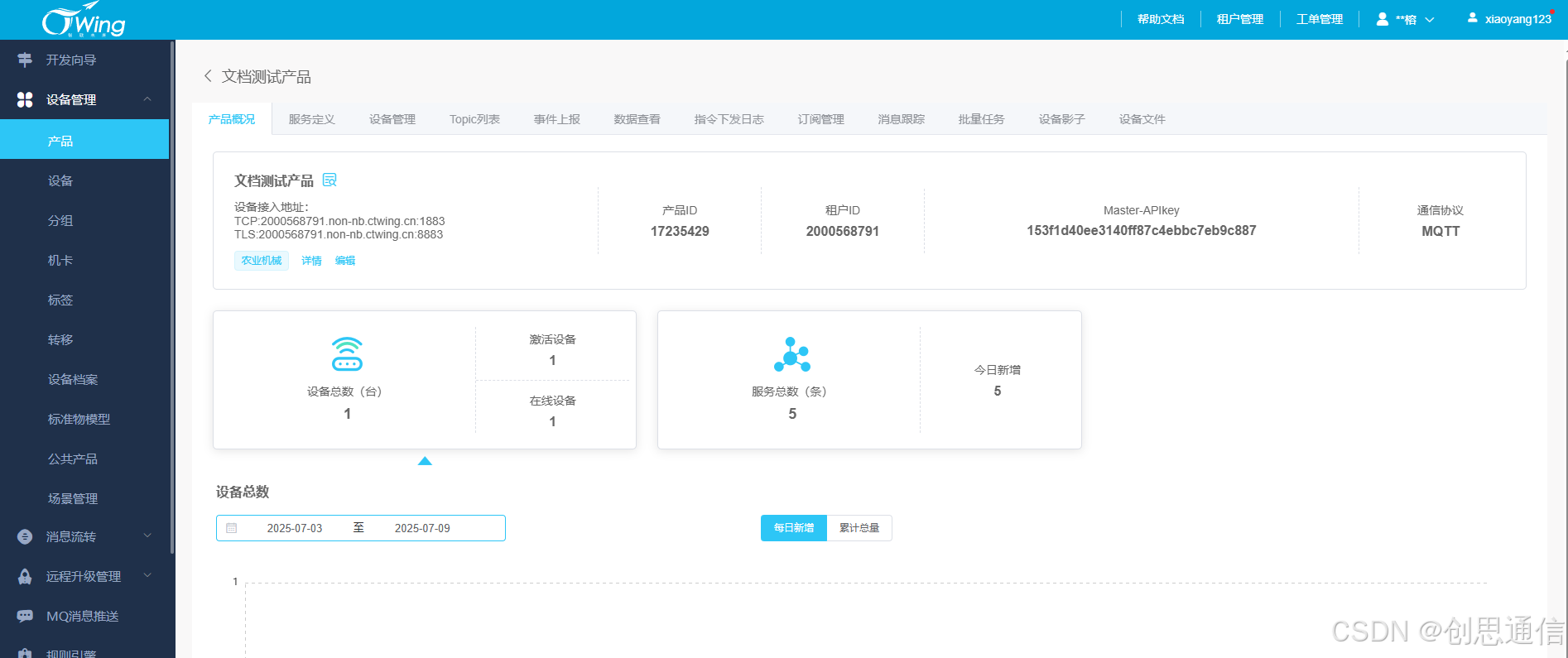

在产品列表中找到已创建的产品，点击名称进入开发详情页。

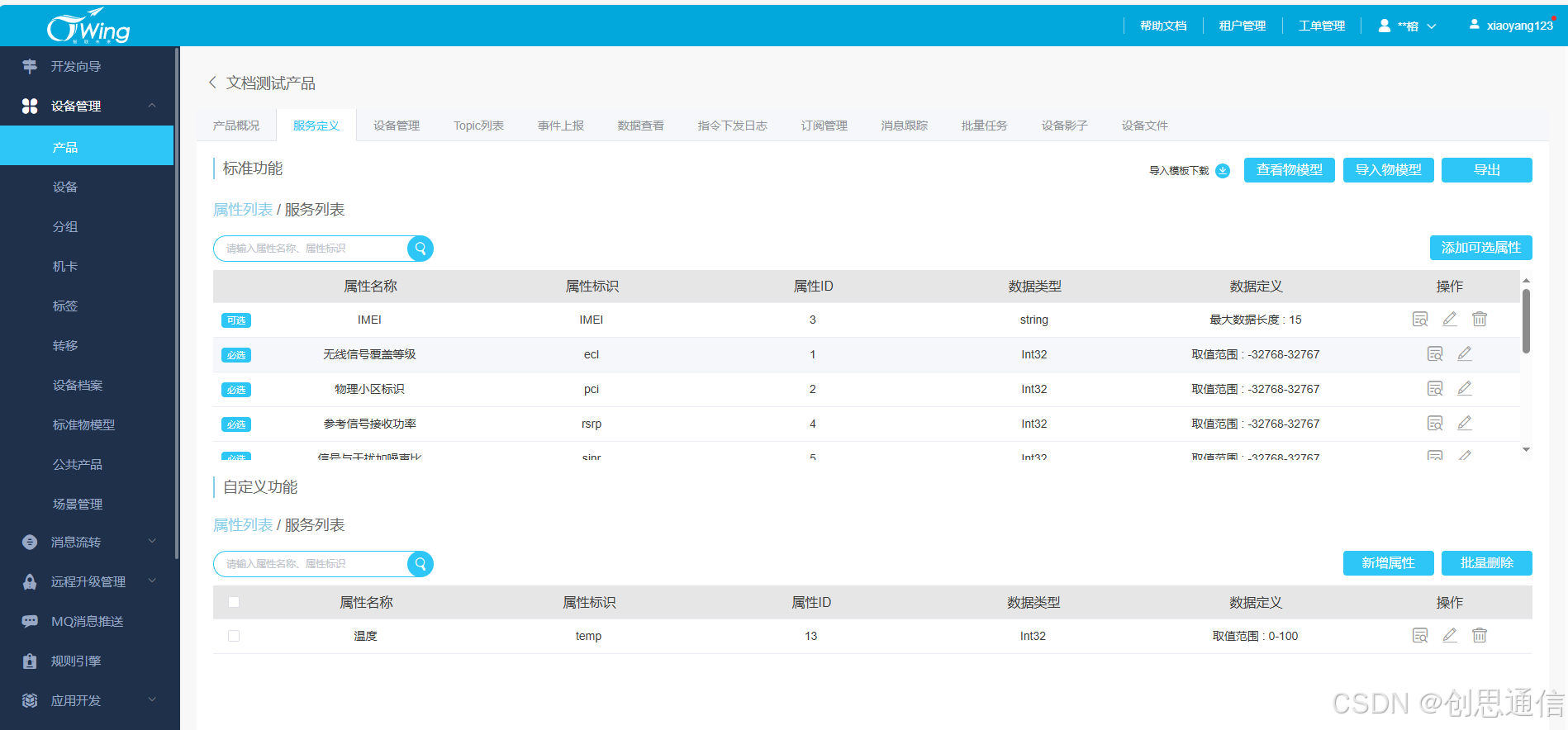

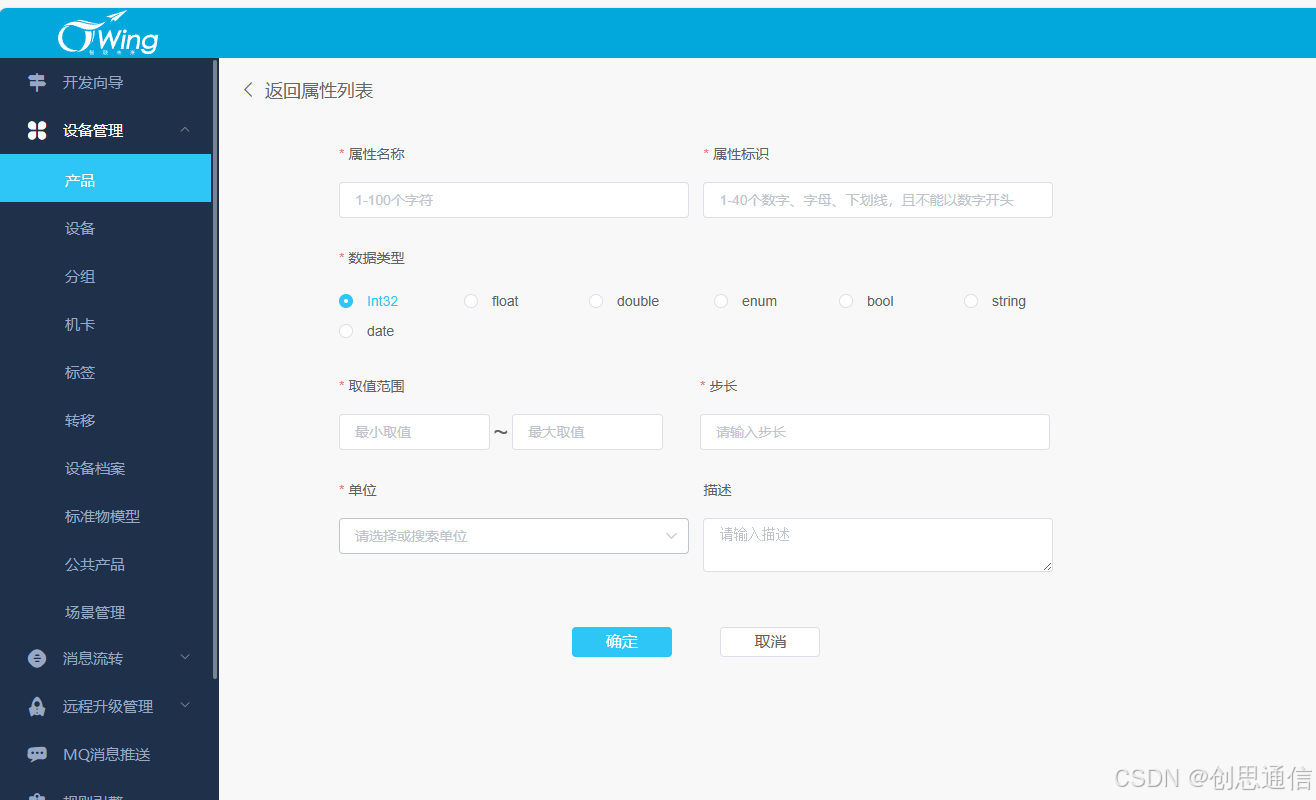

1.属性定义：

点击"服务定义"选项卡

选择"自定义功能"→"属性列表"

点击"新增属性"，按规范填写标识符、数据类型、描述等信息

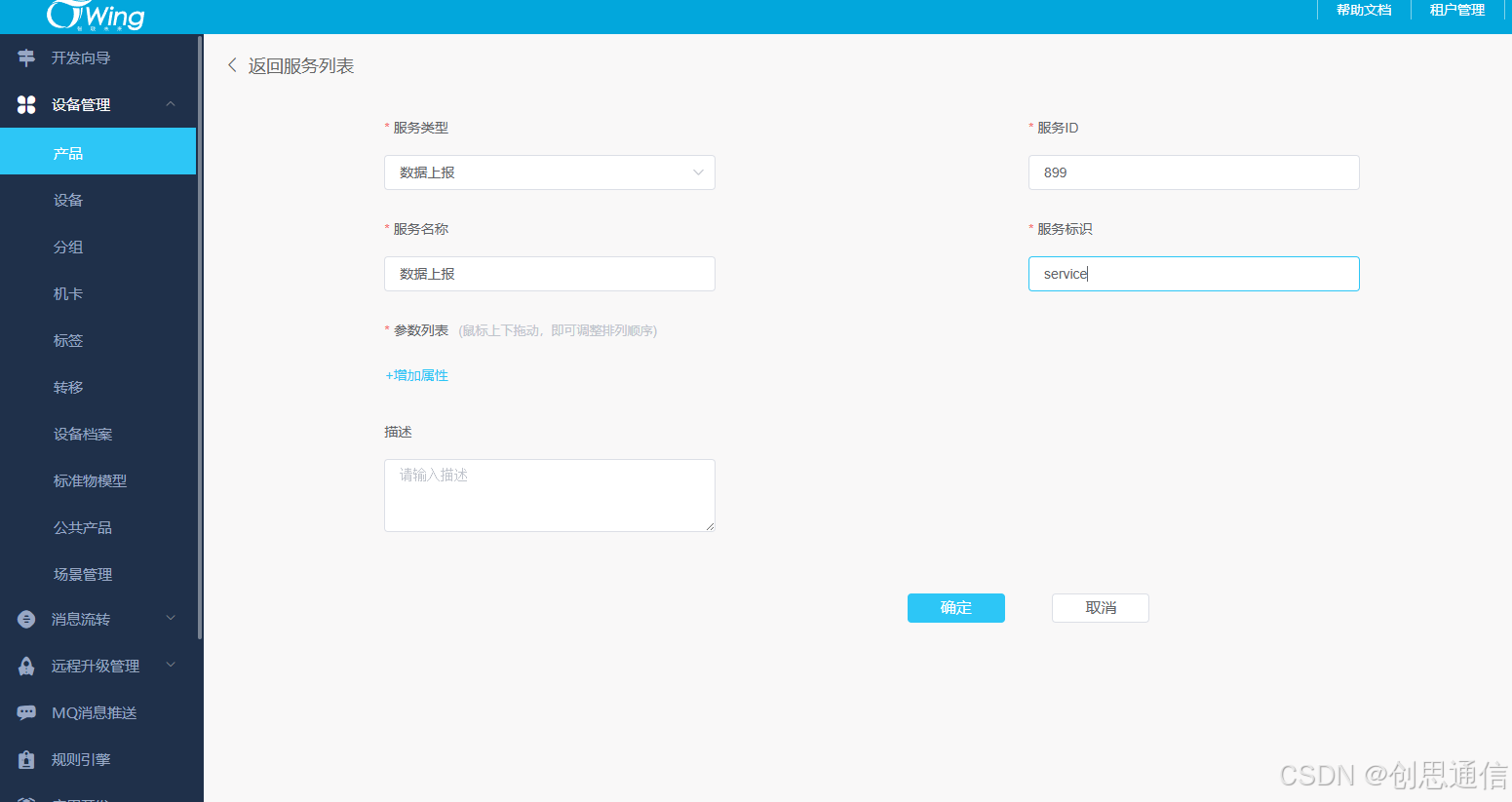

2.服务定义：

切换至"服务列表"

点击"新增服务"，选择"数据上报"服务类型，其中，在参数配置中引用已定义的属性类别

重复上述步骤，新增"指令下发"服务类型。

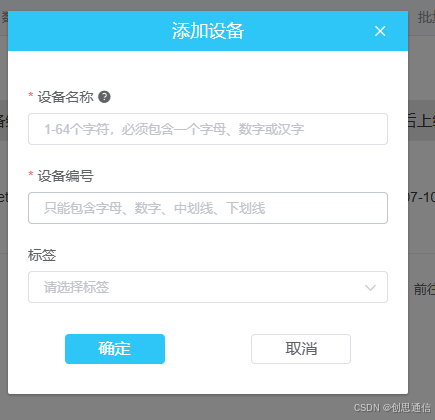

返回产品开发详情页，选择"设备管理"选项，点击 "添加设备" 按钮，填写设备标识、认证方式等信息。

通过以上步骤，即可完成电信云平台的设备接入配置。、

第二步：ML307A模块接线

ML307A模块-----USB转TTL

VCC-----5V

GND-----GND

TX-----RX

RX-----TX

此模块需插入电话卡方可正常使用。

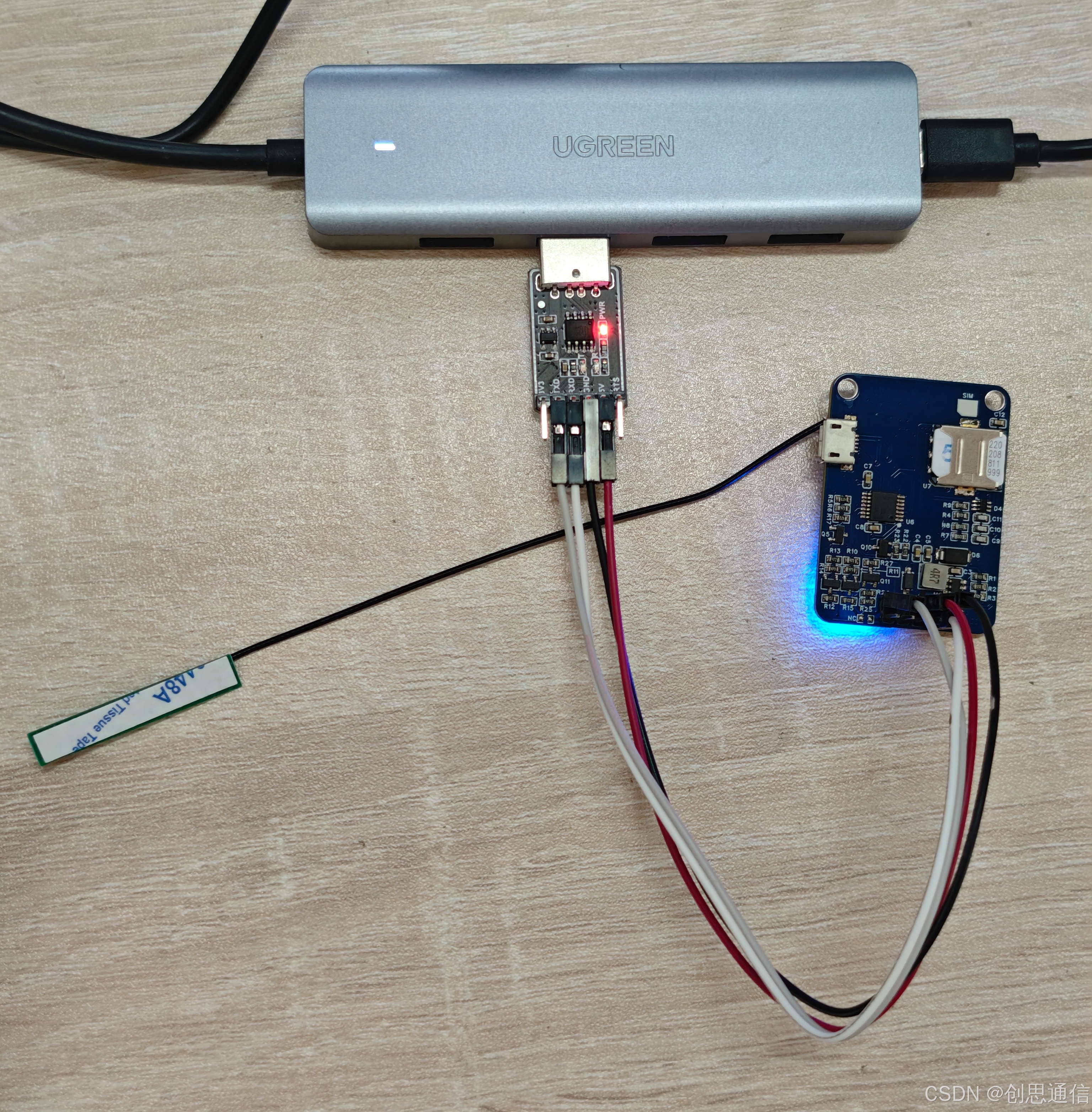

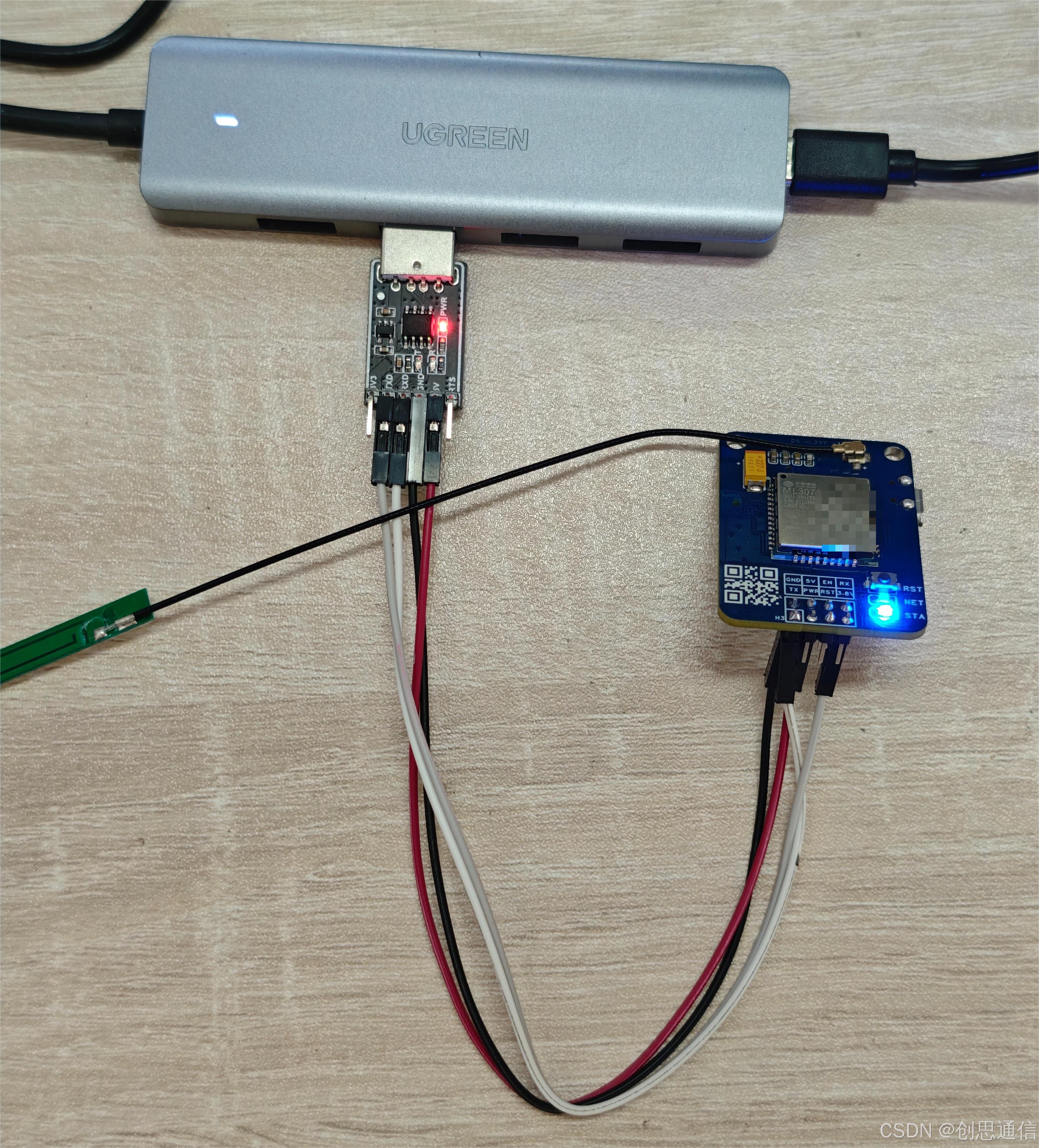

实物接线

第三步：连接电信云平台

将USB转TTL模块接入设备，打开串口调试助手，选定对应通信端口，设置波特率为115200。之后通过发送AT指令，即可实现设备与电信云平台的连接，完成数据的上传与数据下发操作。

AT命令流程及命令结果：

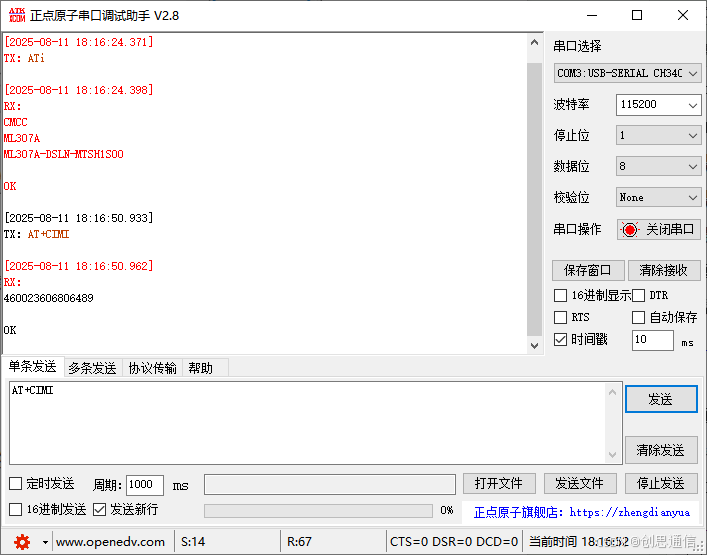

1.查询模块信息

发送指令：ATI

说明：查询模块型号、固件版本等基础信息。

预期响应：CMCC

ML307A

ML307A-DSLN-MTSH1S00

OK

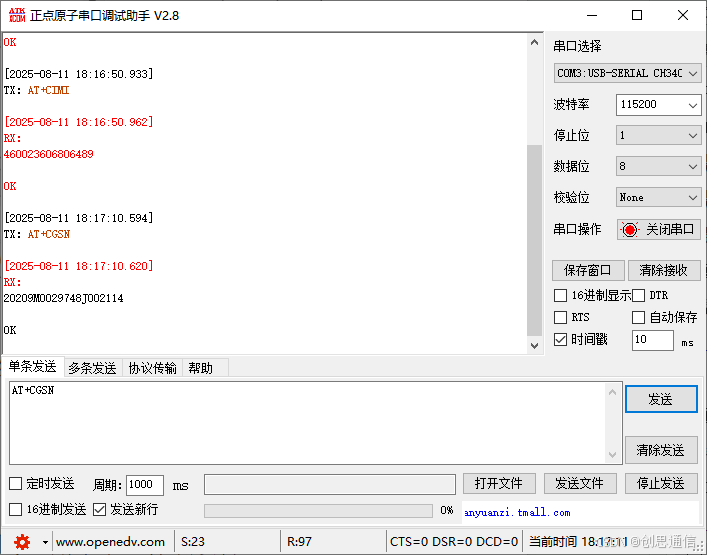

2.查询国际移动用户识别码

发送指令：AT+CIMI

说明：获取SIM卡的国际移动用户识别码，用于唯一标识移动用户。

预期响应：460023606806489

OK

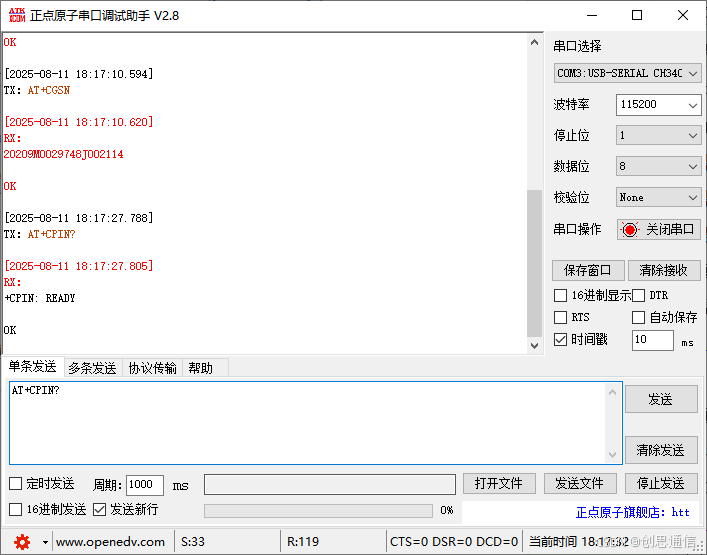

3.查询设备序列号

发送指令：AT+CGSN

说明：获取移动设备的国际移动设备识别码（IMEI）或序列号，用于唯一标识设备。

预期响应：20209M0029748J002114

OK

4.查询PIN码状态

发送指令：AT+CPIN?

说明：查询SIM卡的PIN码状态，判断是否需要输入PIN码解锁。

预期响应：+CPIN:READY  OK（表示PIN码已解锁，状态正常）

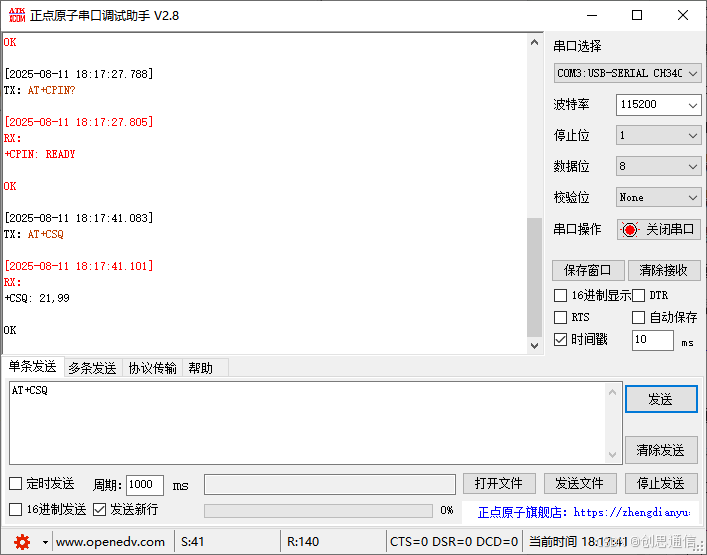

5.查询信号强度

发送指令：AT+CSQ

说明：获取当前网络信号强度，数值越大信号越好。

预期响应：+CSQ:21,99   OK（示例，前值为信号强度值，范围0-31）

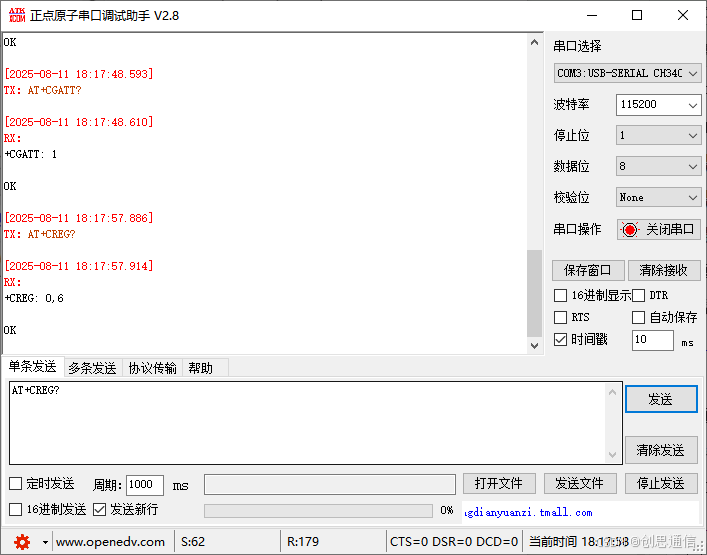

6.查询当前PS域状态

发送指令：AT+CGATT?

说明：查询设备是否已附着到GPRS网络，附着成功才能建立数据连接。

预期响应：+CGATT:1  OK（1表示已附着，0表示未附着）

7.查询GPRS域注册状态

发送指令：AT+CREG?

说明：查询网络注册状态。

预期响应：+CREG:0,6  OK

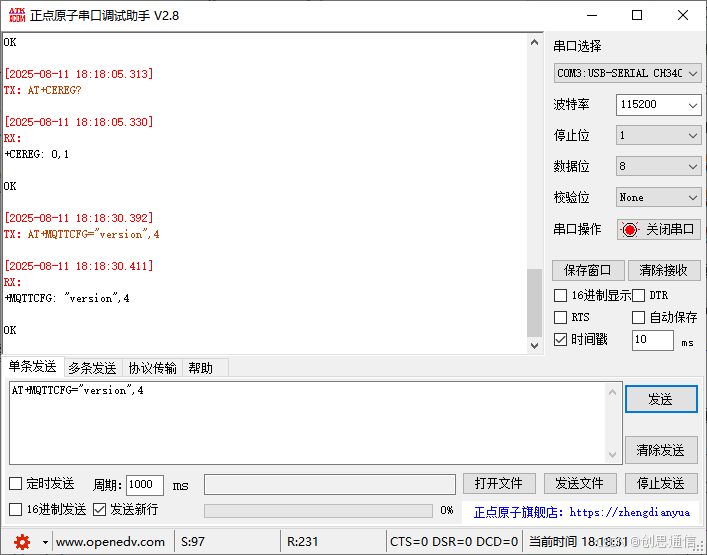

8.查询EPS域注册状态

发送指令：AT+CEREG?

说明：查询设备在演进分组系统（EPS）域的网络注册状态，用于4G等分组域服务。

预期响应：+CEREG:0,1  OK（示例，后值1表示已注册到本地网络）

9.配置MQTT协议版本

发送指令：AT+MQTTCFG="version",4

说明：设置MQTT客户端使用MQTTv3.1.1协议版本。

预期响应：OK

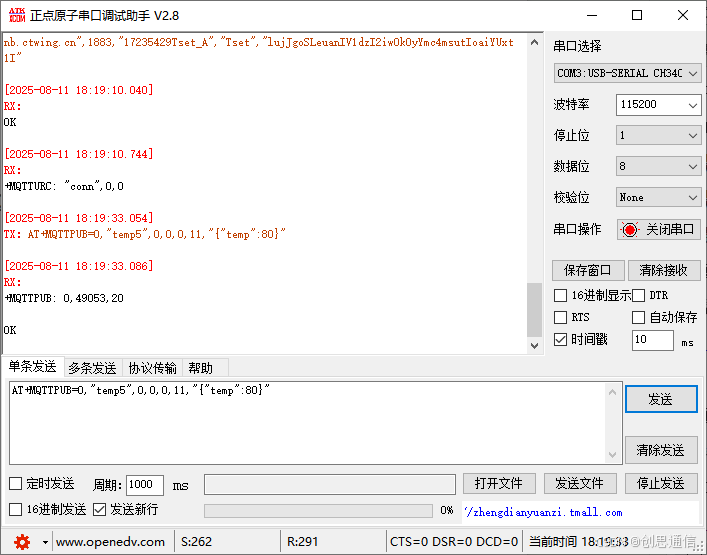

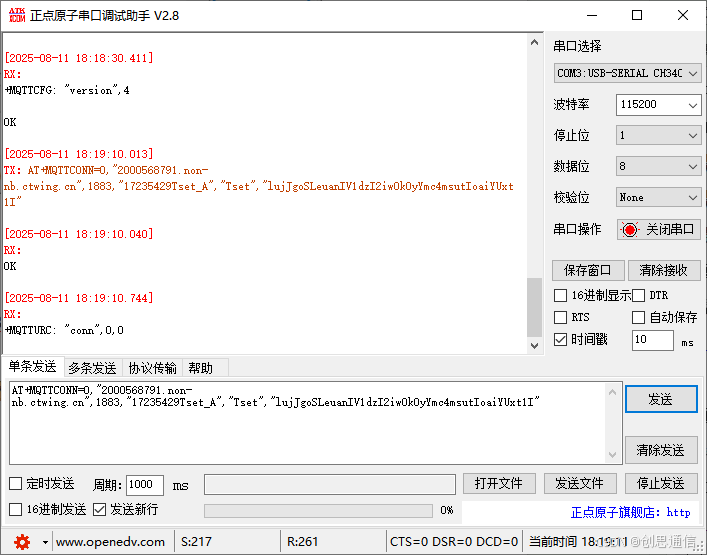

10.建立MQTT连接

发送指令：

AT+MQTTCONN=0,"2000568791.non-nb.ctwing.cn",1883,"17235429Tset_A","Tset","lujJgoSLeuanIV1dzI2iwOkOyYmc4msutIoaiYUxt1I"

说明：通过客户端连接到指定MQTT服务器，连接超时60秒，清除会话标志为1，携带用户名和加密签名参数。其中，"2000568791.non-nb.ctwing.cn"为MQTT服务地址，"17235429Tset_A"为设备ID，"Tset"为设备名称，"lujJgoSLeuanIV1dzI2iwOkOyYmc4msutIoaiYUxt1I"为密钥。

预期响应：+MQTTURC: "conn",0,0

11.发布MQTT消息

发送指令：AT+MQTTPUB=0,"temp5",0,0,0,11,"{"temp":80}"

说明：MQTT客户端向主题“temp5”发布消息，QoS等级为1，数据长度为11，数据为{"temp":60}

最终响应：+MQTTPUB: 0,49053,20

OK

电信云平台数据交互操作：

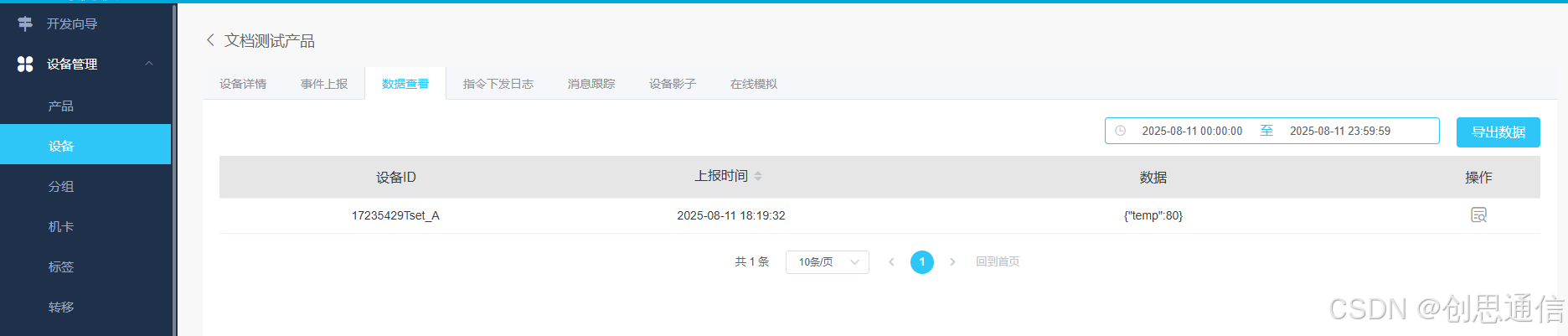

在左侧导航栏依次点击[设备管理]→[设备]→[查看]→[数据查看]，即可实时查看设备上报的属性数据。

在左侧导航栏依次点击[设备管理]→[产品]→[设备管理]→[指令下发]，填写相关信息，点击“确认”按钮，平台将通过MQTT协议向设备实时下发命令。

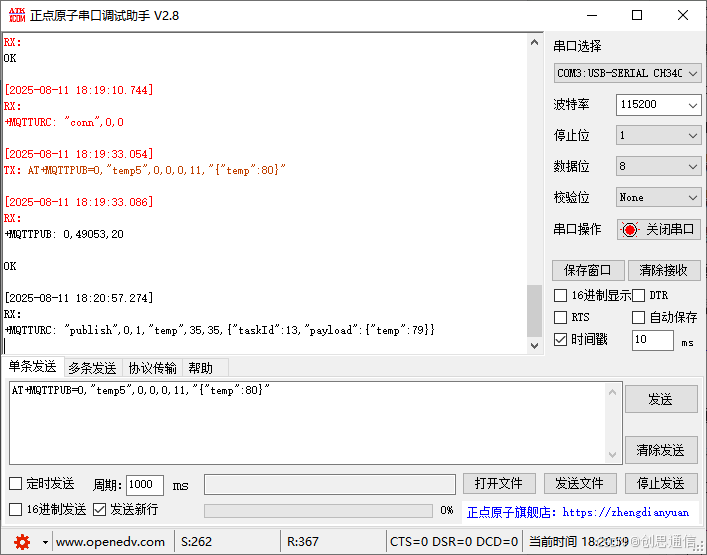

在串口调试助手中，可实时监控设备接收数据的状态：

总结命令流程

ATi
AT+CIMI
AT+CGSN
AT+CPIN?
AT+CSQ
AT+CGATT?
AT+CREG?
AT+CEREG?
AT+MQTTCFG="version",4
AT+MQTTCONN=0,"2000568791.non-nb.ctwing.cn",1883,"17235429Tset_A","Tset","lujJgoSLeuanIV1dzI2iwOkOyYmc4msutIoaiYUxt1I"
AT+MQTTPUB=0,"temp5",0,0,0,11,"{"temp":60}"
