设计要求：

以 Basys3 四位拨码开关 SW3~SW0 为输入，最低位七段式数码管为输出，使用逻辑门设计电路，使得输入的BCD码能与数码管显示的字型有正确的对应关系。

即当 SW3~SW0 输入 0~9 时，最低位七段式数码管输出 0~9，当输入为 A~F 时，数码管熄灭无显示。

仪器设备：

软件：Multisim 14.1 Education Edition

软件：Xilinx ISE

硬件：Digilent Basys 3

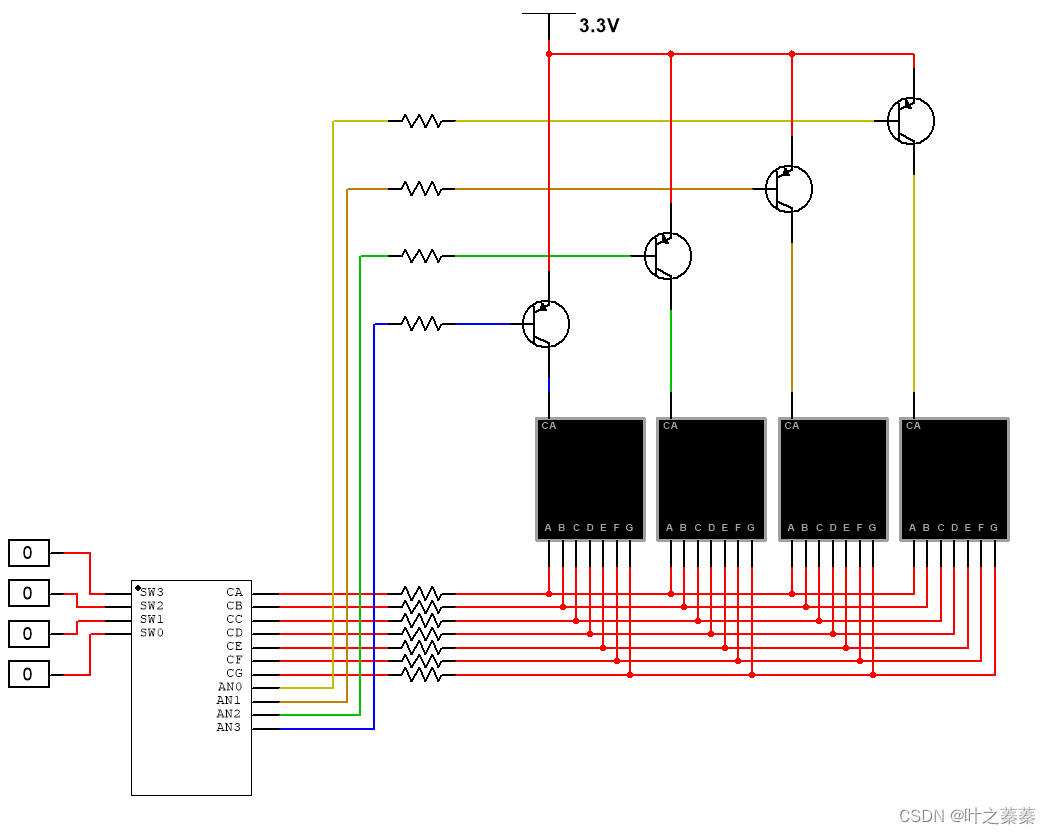

步骤：

1、列出每段数码管在输入二进制0~9的情况

	0000	0001	0010	0011	0100	0101	0110	0111	1000	1001

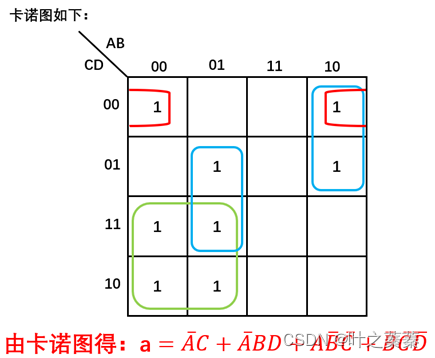

a	亮	x	亮	亮	x	亮	亮	亮	亮	亮

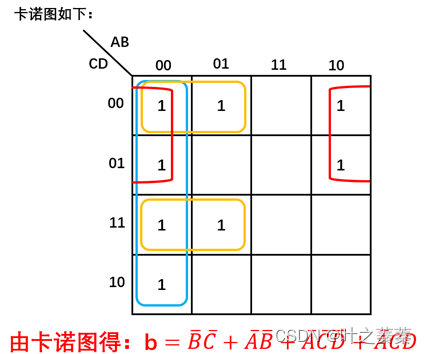

b	亮	亮	亮	亮	亮	x	x	亮	亮	亮

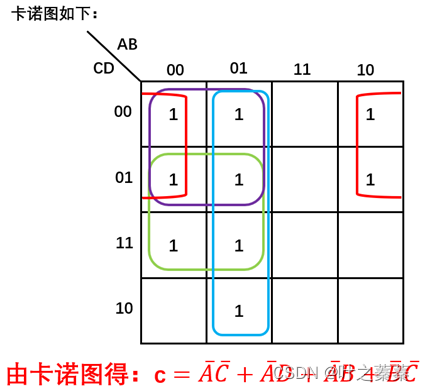

c	亮	亮	x	亮	亮	亮	亮	亮	亮	亮

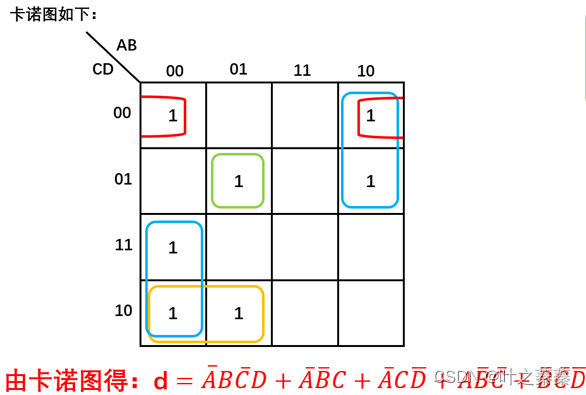

d	亮	x	亮	亮	x	亮	亮	x	亮	亮

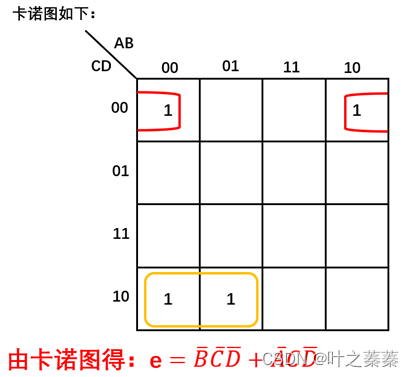

e	亮	x	亮	x	x	x	亮	x	亮	x

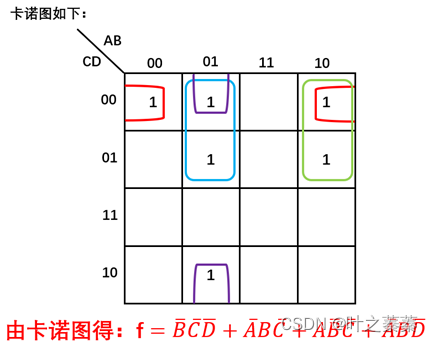

f	亮	x	x	x	亮	亮	亮	x	亮	亮

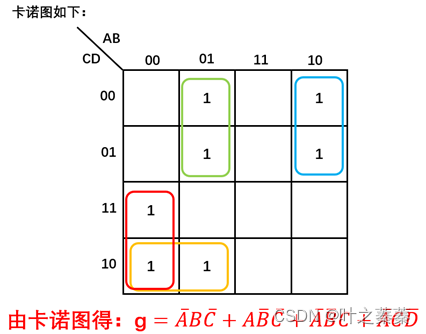

g	x	x	亮	亮	亮	亮	亮	x	亮	亮
